Грибовидные ручки

Сталь

с резьбовым стержнем

Таблица (PDF)

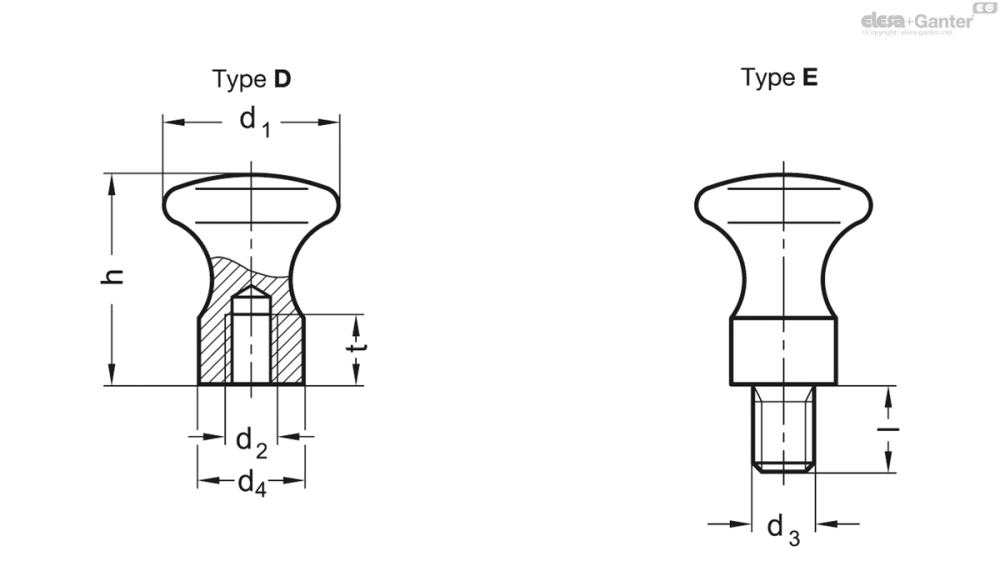

Исполнения серии GN 75

GN 75-D

Грибовидные ручки

Сталь

GN 75-E

Грибовидные ручки

Сталь

GN 75-E

Таблица моделей — Грибовидные ручки

Артикул	d₁	d₃	d₄	h	l	t мин.	Вес (г)
GN 75-16-M6-E	16	M 6	10	18	10	7	14
GN 75-20-M8-E	20	M 8	12	24	12	9	29
GN 75-25-M8-E	25	M 8	14	29	14	9	46
GN 75-32-M10-E	32	M 10	18	37	16	12	87
GN 75-36-M12-E	36	M 12	20	42	18	15	138
GN 75-16-M6-E-ZB	16	M 6	10	18	10	7	15
GN 75-20-M8-E-ZB	20	M 8	12	24	12	9	28
GN 75-25-M8-E-ZB	25	M 8	14	29	14	9	50
GN 75-32-M10-E-ZB	32	M 10	18	37	16	12	99
GN 75-36-M12-E-ZB	36	M 12	20	42	18	15	145

3D-модель Технические данные (PDF)

Характеристики

Типы

Тип D: со внутренней резьбой

Тип E: с резьбовой шпилькой

Сталь

прецизионное точение

Чернёная

оцинкованный, с голубой пассивацией ZB

Информация

Грибовидные ручки GN 75 отличаются компактным и всегда актуальным дизайном. Их «неаккумулирующая» геометрия предотвращает скопление грязи и упрощает очистку.

Грибовидные ручки GN 75 из стали в основном используются при проектировании механического оборудования.
