Грибовидные ручки

Сталь

со внутренней резьбой

Таблица (PDF)

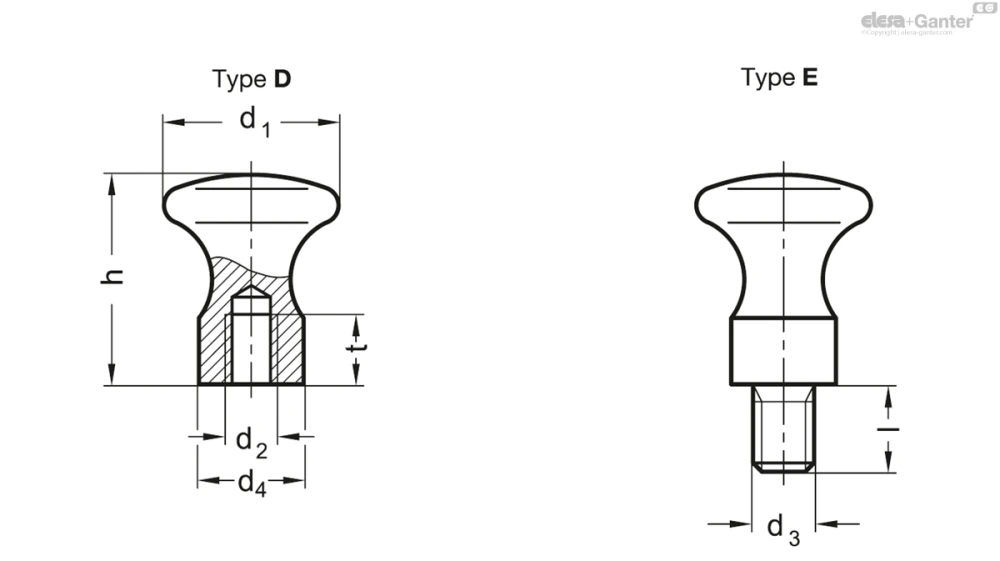

Исполнения серии GN 75

GN 75-D

Грибовидные ручки

Сталь

GN 75-E

Грибовидные ручки

Сталь

GN 75-D

Таблица моделей — Грибовидные ручки

Артикул	d₁	d₂	d₄	h	l	t мин.	Вес (г)
GN 75-16-M5-D	16	M 5	10	18	10	7	10
GN 75-20-M6-D	20	M 6	12	24	12	9	23
GN 75-25-M6-D	25	M 6	14	29	14	9	42
GN 75-32-M8-D	32	M 8	18	37	16	12	76
GN 75-36-M10-D	36	M 10	20	42	18	15	116
GN 75-16-M5-D-ZB	16	M 5	10	18	10	7	11
GN 75-20-M6-D-ZB	20	M 6	12	24	12	9	22
GN 75-25-M6-D-ZB	25	M 6	14	29	14	9	43
GN 75-32-M8-D-ZB	32	M 8	18	37	16	12	84
GN 75-36-M10-D-ZB	36	M 10	20	42	18	15	120

3D-модель Технические данные (PDF)

Характеристики

Типы

Тип D: со внутренней резьбой

Тип E: с резьбовой шпилькой

Сталь

прецизионное точение

Чернёная

оцинкованный, с голубой пассивацией ZB

Информация

Грибовидные ручки GN 75 отличаются компактным и всегда актуальным дизайном. Их «неаккумулирующая» геометрия предотвращает скопление грязи и упрощает очистку.

Грибовидные ручки GN 75 из стали в основном используются при проектировании механического оборудования.
