Грибовидные ручки

Нержавеющая сталь

с резьбовым стержнем

Таблица (PDF)

Исполнения серии GN 75.5

GN 75.5-D

Грибовидные ручки

Нержавеющая сталь

GN 75.5-E

Грибовидные ручки

Нержавеющая сталь

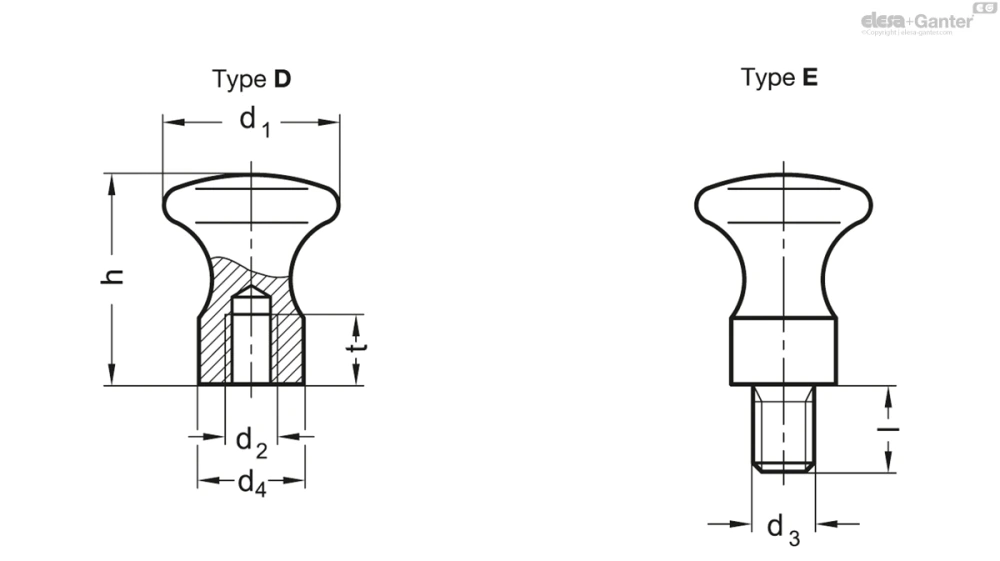

GN 75.5-E

Таблица моделей — Грибовидные ручки

Артикул	d₁	d₃	d₄	h	l	t мин.	Вес (г)
GN 75.5-16-M6-E-MT	16	M 6	10	18	10	7	15
GN 75.5-16-M6-E-PL	16	M 6	10	18	10	7	15
GN 75.5-20-M8-E-MT	20	M 8	12	24	12	9	30
GN 75.5-20-M8-E-PL	20	M 8	12	24	12	9	30
GN 75.5-25-M8-E-MT	25	M 8	14	29	14	9	55
GN 75.5-25-M8-E-PL	25	M 8	14	29	14	9	55
GN 75.5-32-M10-E-MT	32	M 10	18	37	16	12	9
GN 75.5-32-M10-E-PL	32	M 10	18	37	16	12	93
GN 75.5-36-M12-E-MT	36	M 12	20	42	18	15	144
GN 75.5-36-M12-E-PL	36	M 12	20	42	18	15	144

3D-модель Технические данные (PDF)

Характеристики

Типы

Тип D: со внутренней резьбой

Тип E: с резьбовой шпилькой

Нержавеющая сталь AISI 304

матовые, дробеструйная обработка MT

полированная поверхность PL

Информация

Грибовидные ручки GN 75.5 отличаются компактным и всегда актуальным дизайном. Их «неаккумулирующая» геометрия предотвращает скопление грязи и упрощает очистку.

Благодаря использованию нержавеющей стали грибовидные ручки GN 75.5 могут применяться в агрессивных условиях окружающей среды.
