Серия GN 75.5

GN 75.5-D

Грибовидные ручки

Нержавеющая сталь

со внутренней резьбой

Таблица (PDF)

Исполнения серии GN 75.5

GN 75.5-D

Грибовидные ручки

Нержавеющая сталь

GN 75.5-E

Грибовидные ручки

Нержавеющая сталь

GN 75.5-D

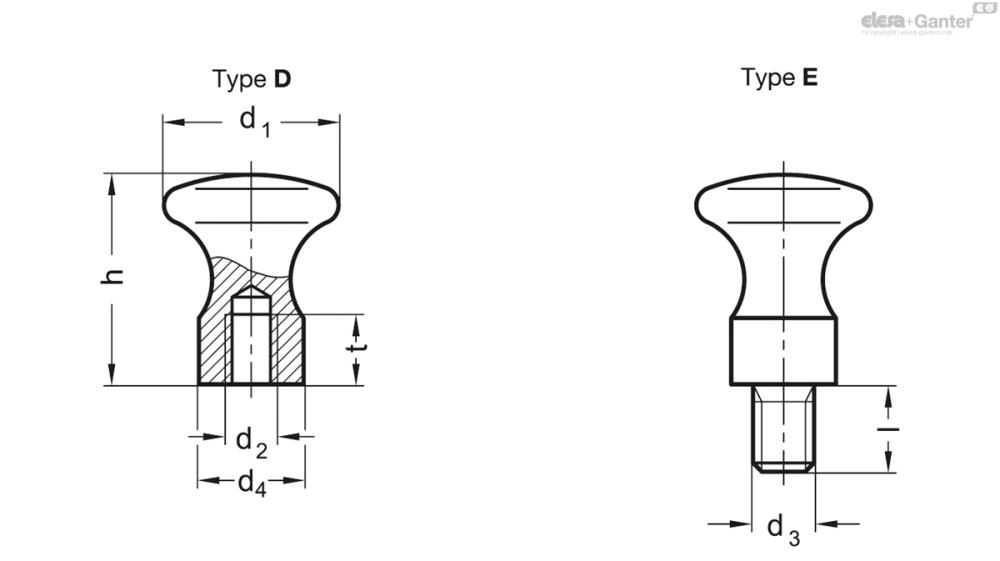

Таблица моделей — Грибовидные ручки

Артикул	d₁	d₂	d₄	h	l	t мин.	Вес (г)
GN 75.5-16-M5-D-MT	16	M 5	10	18	10	7	11
GN 75.5-16-M5-D-PL	16	M 5	10	18	10	7	12
GN 75.5-20-M6-D-MT	20	M 6	12	24	12	9	23
GN 75.5-20-M6-D-PL	20	M 6	12	24	12	9	23
GN 75.5-25-M6-D-MT	25	M 6	14	29	14	9	43
GN 75.5-25-M6-D-PL	25	M 6	14	29	14	9	43
GN 75.5-32-M8-D-MT	32	M 8	18	37	16	12	83
GN 75.5-32-M8-D-PL	32	M 8	18	37	16	12	83
GN 75.5-36-M10-D-MT	36	M 10	20	42	18	15	119
GN 75.5-36-M10-D-PL	36	M 10	20	42	18	15	119

3D-модель Технические данные (PDF)

Характеристики

Типы

Тип D: со внутренней резьбой

Тип E: с резьбовой шпилькой

Нержавеющая сталь AISI 304

матовые, дробеструйная обработка MT

полированная поверхность PL

Информация

Грибовидные ручки GN 75.5 отличаются компактным и всегда актуальным дизайном. Их «неаккумулирующая» геометрия предотвращает скопление грязи и упрощает очистку.

Благодаря использованию нержавеющей стали грибовидные ручки GN 75.5 могут применяться в агрессивных условиях окружающей среды.
