Серия GN 7490

GN 7490-NI

Сварные муфты

Сталь/нержавеющая сталь, с кольцевым выступом или без него

Нержавеющая сталь

Таблица (PDF)

Исполнения серии GN 7490

GN 7490

Сварные муфты

Сталь/нержавеющая сталь, с кольцевым выступом или без него

GN 7490-NI

Сварные муфты

Сталь/нержавеющая сталь, с кольцевым выступом или без него

GN 7490-NI

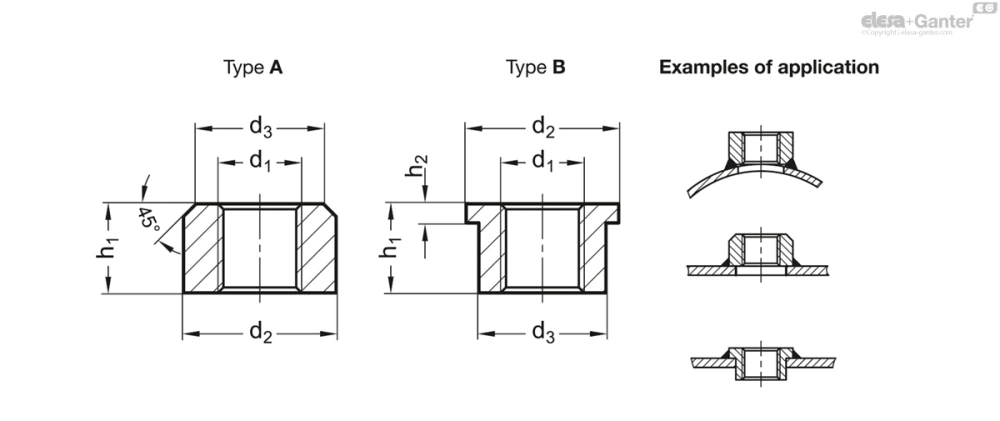

Таблица моделей — Сварные муфты

Артикул	d₁	d₂	d₃	h₁	h₂	Вес (г)
GN 7490-NI-G1/8-A	G 1/8	20	16	10	-	20
GN 7490-NI-G1/4-A	G 1/4	24	20	14	-	37
GN 7490-NI-G3/8-A	G 3/8	28	22	14	-	45
GN 7490-NI-G1/2-A	G 1/2	32	26	16	-	39
GN 7490-NI-G3/4-A	G 3/4	40	32	18	-	99
GN 7490-NI-G1-A	G 1	50	40	20	-	169
GN 7490-NI-G11/4-A	G 1 1/4	60	50	22	-	244
GN 7490-NI-G11/2-A	G 1 1/2	65	55	24	-	285
GN 7490-NI-G2-A	G2	80	70	27	-	469
GN 7490-NI-G21/2-A	G2 1/2	95	85	30	-	653
GN 7490-NI-G3-A	G3	110	100	33	-	900
GN 7490-NI-G1/8-B	G 1/8	20	16	10	3	18
GN 7490-NI-G1/4-B	G 1/4	24	20	14	3	24
GN 7490-NI-G3/8-B	G 3/8	28	22	14	4.5	35
GN 7490-NI-G1/2-B	G 1/2	32	26	16	4.5	40
GN 7490-NI-G3/4-B	G 3/4	40	32	18	6	57
GN 7490-NI-G1-B	G 1	50	40	20	7.5	111
GN 7490-NI-G11/4-B	G 1 1/4	60	50	22	7.5	162
GN 7490-NI-G11/2-B	G 1 1/2	65	55	24	7.5	114
GN 7490-NI-G2-B	G2	80	70	27	8	322
GN 7490-NI-G21/2-B	G2 1/2	95	85	30	8	408
GN 7490-NI-G3-B	G3	110	100	33	8	604
GN 7490-NI-M10x1-A	M 10 x 1	20	16	10	-	20
GN 7490-NI-M12x1,5-A	M 12 x 1.5	24	20	14	-	38
GN 7490-NI-M14x1,5-A	M 14 x 1.5	24	20	14	-	33
GN 7490-NI-M16x1,5-A	M 16 x 1.5	28	22	14	-	45
GN 7490-NI-M18x1,5-A	M 18 x 1.5	32	26	16	-	68
GN 7490-NI-M20x1,5-A	M 20 x 1.5	32	26	16	-	61
GN 7490-NI-M22x1,5-A	M 22 x 1.5	32	26	16	-	53
GN 7490-NI-M26x1,5-A	M 26 x 1.5	40	32	18	-	102
GN 7490-NI-M27x2-A	M 27 x 2	40	32	18	-	96
GN 7490-NI-M33x2-A	M 33 x 2	50	40	20	-	164
GN 7490-NI-M42x2-A	M 42 x 2	60	50	22	-	240
GN 7490-NI-M48x2-A	M 48 x 2	65	55	24	-	45
GN 7490-NI-M10x1-B	M 10 x 1	20	16	10	3	12
GN 7490-NI-M12x1,5-B	M 12 x 1.5	24	20	14	3	27
GN 7490-NI-M14x1,5-B	M 14 x 1.5	24	20	14	3	22
GN 7490-NI-M16x1,5-B	M 16 x 1.5	28	22	14	4.5	27
GN 7490-NI-M18x1,5-B	M 18 x 1.5	32	26	16	4.5	50
GN 7490-NI-M20x1,5-B	M 20 x 1.5	32	26	16	4.5	42
GN 7490-NI-M22x1,5-B	M 22 x 1.5	32	26	16	4.5	34
GN 7490-NI-M26x1,5-B	M 26 x 1.5	40	32	18	6	60
GN 7490-NI-M27x2-B	M 27 x 2	40	32	18	6	54
GN 7490-NI-M33x2-B	M 33 x 2	50	40	20	7.5	111
GN 7490-NI-M42x2-B	M 42 x 2	60	50	22	7.5	169
GN 7490-NI-M48x2-B	M 48 x 2	65	55	24	7.5	172

3D-модель Технические данные (PDF)

Характеристики

Типы

Тип A: со скосом

ТипB: с кольцевым выступом

Вариант исполнения из стали

Сталь ST

Для сварки

обточка

Гладкий

Вариант исполнения из нержавеющей стали

Нержавеющая сталь AISI 304 NI

Для сварки

обточка

Гладкий

Информация

Сварные муфты GN 7490 используются для прикрепления резьбовых соединений к контейнерам, резервуарам или гидравлическим цилиндрам посредством сварки.

После этого в них легко можно ввернуть заглушки заливной горловины и сливного отверстия, а также аэрационные и вентиляционные элементы и смотровые стёкла для контроля уровня масла.

Плоские поверхности прошли механическую обработку и могут использоваться в качестве уплотняющих поверхностей в сочетании с соответствующим уплотняющим элементом.

Правильно подобранная толщина стенки предотвращает деформацию или прожоги во время сварки.

Тип B (с кольцевым выступом) используется, если требуется точное позиционирование в монтажном отверстии или низкая высота монтажа.
