Серия GN 7490

GN 7490

Сварные муфты

Сталь/нержавеющая сталь, с кольцевым выступом или без него

Сталь

Таблица (PDF)

Исполнения серии GN 7490

GN 7490

Сварные муфты

Сталь/нержавеющая сталь, с кольцевым выступом или без него

GN 7490-NI

Сварные муфты

Сталь/нержавеющая сталь, с кольцевым выступом или без него

GN 7490

Таблица моделей — Сварные муфты

Артикул	d₁	d₂	d₃	h₁	h₂	Вес (г)
GN 7490-ST-G1/8-A	G 1/8	20	16	10	-	19
GN 7490-ST-G1/4-A	G 1/4	24	20	14	-	35
GN 7490-ST-G3/8-A	G 3/8	28	22	14	-	41
GN 7490-ST-G1/2-A	G 1/2	32	26	16	-	52
GN 7490-ST-G3/4-A	G 3/4	40	32	18	-	96
GN 7490-ST-G1-A	G 1	50	40	20	-	165
GN 7490-ST-G11/4-A	G 1 1/4	60	50	22	-	243
GN 7490-ST-G11/2-A	G 1 1/2	65	55	24	-	282
GN 7490-ST-G2-A	G2	80	70	27	-	474
GN 7490-ST-G21/2-A	G2 1/2	95	85	30	-	628
GN 7490-ST-G3-A	G3	110	100	33	-	895
GN 7490-ST-G1/8-B	G 1/8	20	16	10	3	13
GN 7490-ST-G1/4-B	G 1/4	24	20	14	3	24
GN 7490-ST-G3/8-B	G 3/8	28	22	14	4.5	28
GN 7490-ST-G1/2-B	G 1/2	32	26	16	4.5	36
GN 7490-ST-G3/4-B	G 3/4	40	32	18	6	58
GN 7490-ST-G1-B	G 1	50	40	20	7.5	111
GN 7490-ST-G11/4-B	G 1 1/4	60	50	22	7.5	150
GN 7490-ST-G11/2-B	G 1 1/2	65	55	24	7.5	177
GN 7490-ST-G2-B	G2	80	70	27	8	319
GN 7490-ST-G21/2-B	G2 1/2	95	85	30	8	408
GN 7490-ST-G3-B	G3	110	100	33	8	598
GN 7490-ST-M10x1-A	M 10 x 1	20	16	10	-	18
GN 7490-ST-M12x1,5-A	M 12 x 1.5	24	20	14	-	38
GN 7490-ST-M14x1,5-A	M 14 x 1.5	24	20	14	-	33
GN 7490-ST-M16x1,5-A	M 16 x 1.5	28	22	14	-	44
GN 7490-ST-M18x1,5-A	M 18 x 1.5	32	26	16	-	68
GN 7490-ST-M20x1,5-A	M 20 x 1.5	32	26	16	-	61
GN 7490-ST-M22x1,5-A	M 22 x 1.5	32	26	16	-	53
GN 7490-ST-M26x1,5-A	M 26 x 1.5	40	32	18	-	99
GN 7490-ST-M27x2-A	M 27 x 2	40	32	18	-	95
GN 7490-ST-M33x2-A	M 33 x 2	50	40	20	-	167
GN 7490-ST-M42x2-A	M 42 x 2	60	50	22	-	242
GN 7490-ST-M48x2-A	M 48 x 2	65	55	24	-	277
GN 7490-ST-M10x1-B	M 10 x 1	20	16	10	3	14
GN 7490-ST-M12x1,5-B	M 12 x 1.5	24	20	14	3	27
GN 7490-ST-M14x1,5-B	M 14 x 1.5	24	20	14	3	22
GN 7490-ST-M16x1,5-B	M 16 x 1.5	28	22	14	4.5	27
GN 7490-ST-M18x1,5-B	M 18 x 1.5	32	26	16	4.5	44
GN 7490-ST-M20x1,5-B	M 20 x 1.5	32	26	16	4.5	42
GN 7490-ST-M22x1,5-B	M 22 x 1.5	32	26	16	4.5	34
GN 7490-ST-M26x1,5-B	M 26 x 1.5	40	32	18	6	58
GN 7490-ST-M27x2-B	M 27 x 2	40	32	18	6	53
GN 7490-ST-M33x2-B	M 33 x 2	50	40	20	7.5	111
GN 7490-ST-M42x2-B	M 42 x 2	60	50	22	7.5	160
GN 7490-ST-M48x2-B	M 48 x 2	65	55	24	7.5	173

3D-модель Технические данные (PDF)

Характеристики

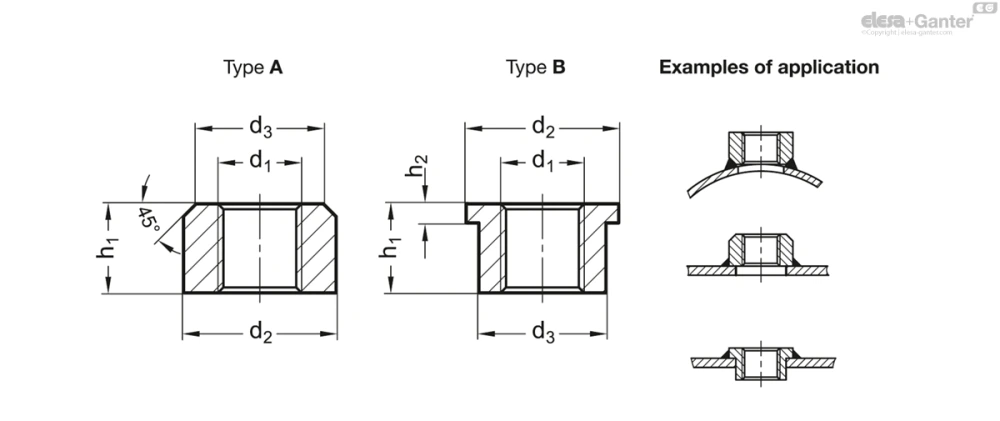

Типы

Тип A: со скосом

ТипB: с кольцевым выступом

Вариант исполнения из стали

Сталь ST

Для сварки

обточка

Гладкий

Вариант исполнения из нержавеющей стали

Нержавеющая сталь AISI 304 NI

Для сварки

обточка

Гладкий

Информация

Сварные муфты GN 7490 используются для прикрепления резьбовых соединений к контейнерам, резервуарам или гидравлическим цилиндрам посредством сварки.

После этого в них легко можно ввернуть заглушки заливной горловины и сливного отверстия, а также аэрационные и вентиляционные элементы и смотровые стёкла для контроля уровня масла.

Плоские поверхности прошли механическую обработку и могут использоваться в качестве уплотняющих поверхностей в сочетании с соответствующим уплотняющим элементом.

Правильно подобранная толщина стенки предотвращает деформацию или прожоги во время сварки.

Тип B (с кольцевым выступом) используется, если требуется точное позиционирование в монтажном отверстии или низкая высота монтажа.
