Резьбовые заглушки

Термостойкость до 100 °C, алюминий

Резьбовые заглушки

Таблица (PDF)

GN 441

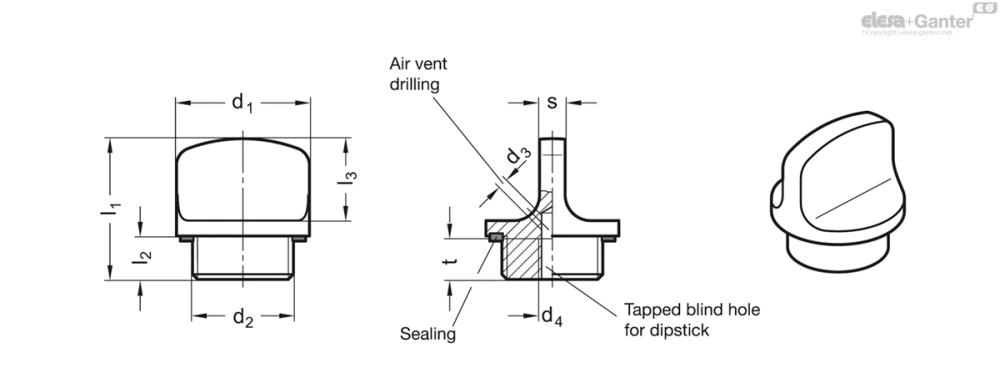

Таблица моделей — Резьбовые заглушки

Артикул	d₁	d₂	d₃	d₄	l₁±0.5	l₂	l₃	s	t мин.	Вес (г)
GN 441-22-M16x1,5-1-BL	22	M 16 x 1.5	-	M 5	26	8	15	5	8	12
GN 441-22-M16x1,5-1-SW	22	M 16 x 1.5	-	M 5	26	8	15	5	8	12
GN 441-22-M16x1,5-2-BL	22	M 16 x 1.5	2	M 5	26	8	15	5	8	12
GN 441-22-M16x1,5-2-SW	22	M 16 x 1.5	2	M 5	26	8	15	5	8	12
GN 441-26-M20x1,5-1-BL	26	M 20 x 1.5	-	M 5	27.5	8.5	16	5	8	17
GN 441-26-M20x1,5-1-SW	26	M 20 x 1.5	-	M 5	27.5	8.5	16	5	8	17
GN 441-26-M20x1,5-2-BL	26	M 20 x 1.5	2	M 5	27.5	8.5	16	5	8	17
GN 441-26-M20x1,5-2-SW	26	M 20 x 1.5	2	M 5	27.5	8.5	16	5	8	17
GN 441-32-M26x1,5-1-BL	32	M 26 x 1.5	-	M 5	29	9	17	6	8	27
GN 441-32-M26x1,5-1-SW	32	M 26 x 1.5	-	M 5	29	9	17	6	8	27
GN 441-32-M26x1,5-2-BL	32	M 26 x 1.5	2	M 5	29	9	17	6	8	28
GN 441-32-M26x1,5-2-SW	32	M 26 x 1.5	2	M 5	29	9	17	6	8	28
GN 441-22-G3/8-1-BL	22	G 3/8	-	M 5	26	8	15	5	8	12
GN 441-22-G3/8-1-SW	22	G 3/8	-	M 5	26	8	15	5	8	12
GN 441-22-G3/8-2-BL	22	G 3/8	2	M 5	26	8	15	5	8	13
GN 441-22-G3/8-2-SW	22	G 3/8	2	M 5	26	8	15	5	8	13
GN 441-26-G1/2-1-BL	26	G 1/2	-	M 5	27.5	8.5	16	5	8	17
GN 441-26-G1/2-1-SW	26	G 1/2	-	M 5	27.5	8.5	16	5	8	17
GN 441-26-G1/2-2-BL	26	G 1/2	2	M 5	27.5	8.5	16	5	8	18
GN 441-26-G1/2-2-SW	26	G 1/2	2	M 5	27.5	8.5	16	5	8	18
GN 441-32-G3/4-1-BL	32	G 3/4	-	M 5	29	9	17	6	8	27
GN 441-32-G3/4-1-SW	32	G 3/4	-	M 5	29	9	17	6	8	27
GN 441-32-G3/4-2-BL	32	G 3/4	2	M 5	29	9	17	6	8	28
GN 441-32-G3/4-2-SW	32	G 3/4	2	M 5	29	9	17	6	8	28
GN 441-40-G1-1-BL	40	G 1	-	M 5	32.5	11	18	7	8	48
GN 441-40-G1-1-SW	40	G 1	-	M 5	32.5	11	18	7	8	48
GN 441-40-G1-2-BL	40	G 1	2	M 5	32.5	11	18	7	8	49
GN 441-40-G1-2-SW	40	G 1	2	M 5	32.5	11	18	7	8	49

3D-модель Технические данные (PDF)

Характеристики

Идентификационный номер

№ 1: без продувочного отверстия

№ 2: с продувочным отверстием

Алюминий

с пластиковым покрытием

чёрный цвет, RAL, 9005, матовая отделка SW

бесцветный BL

вальцованный

термостойкость до 100 °C

Уплотнительное кольцо из бутадиен-нитрильного каучука (пербунан)

Информация

Резьбовые заглушки GN 441 с внешним диаметром d₁ соответствуют резьбовым отверстиям для соединения болтами со сквозным отверстием DIN 3852.

Уплотнительное кольцо вставлено в радиальное углубление на плоской стороне, что обеспечивает захват уплотнительного кольца, благодаря чему оно не может быть вытеснено во время затягивания. Уплотнение также является относительно мягким, усиливающим герметизирующий эффект на неровных поверхностях.
