Серия DIN 908

DIN 908-A4

Резьбовые заглушки

Сталь / нержавеющая сталь, с заплечиком и внутренним шестигранником

Нержавеющая сталь

INOX - STAINLESS STEELТехнополимер со вставками из нержавеющей стали или полностью из нержавеющей стали AISI 303, 304 или 316. Отличная коррозионная стойкость для применения в секторах, где правовые нормы требуют обязательного использования коррозионно-стойких материалов, таких как пищевая, химическая и фармацевтическая промышленности, или для использования на открытом воздухе с неблагоприятными условиями окружающей среды. Это относится к сериям, производимым после 22.07.2019 в соответствии с Европейской директивой 2002/95/CE (Ограничение содержания вредных веществ).
Таблица (PDF)

Исполнения серии DIN 908

DIN 908-A4

DIN 908-A4

Резьбовые заглушки

Сталь / нержавеющая сталь, с заплечиком и внутренним шестигранником
DIN 908-ST

DIN 908-ST

Резьбовые заглушки

Сталь / нержавеющая сталь, с заплечиком и внутренним шестигранником

Изображения

DIN 908-A4 — Резьбовые заглушки DIN 908-A4 — Резьбовые заглушки DIN 908-A4 — Резьбовые заглушки DIN 908-A4 — Резьбовые заглушки

Схемы

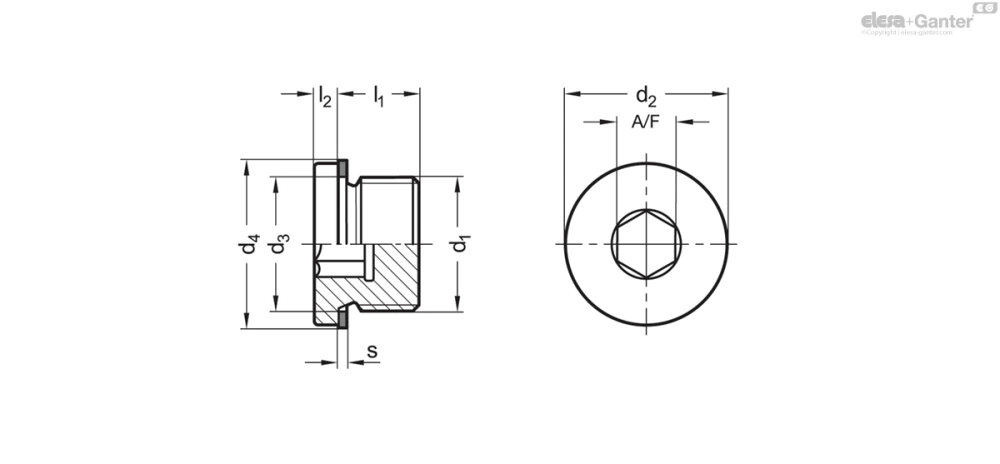

Схема DIN 908-A4

DIN 908-A4

Таблица моделей — Резьбовые заглушки

Артикул
В корзину
DIN 908-A4-M8x1-A M 8 x 1 12 8.3 - 8 3 - 4 5
DIN 908-A4-M8x1-AC M 8 x 1 12 8.3 11.5 8 3 1 4 5
DIN 908-A4-M8x1-AA M 8 x 1 12 8.3 11.5 8 3 1 4 5
DIN 908-A4-M8x1-AN M 8 x 1 12 8.3 11.5 8 3 1 4 5
DIN 908-A4-M10x1-A M 10 x 1 14 10.3 - 8 3 - 5 7
DIN 908-A4-M10x1-AC M 10 x 1 14 10.3 13.5 8 3 1 5 7
DIN 908-A4-M10x1-AA M 10 x 1 14 10.3 13.5 8 3 1 5 7
DIN 908-A4-M10x1-AN M 10 x 1 14 10.3 13.5 8 3 1 5 7
DIN 908-A4-M12x1,5-A M 12 x 1.5 17 12.3 - 12 3 - 6 12
DIN 908-A4-M12x1,5-AC M 12 x 1.5 17 12.3 16 12 3 1.5 6 12
DIN 908-A4-M12x1,5-AA M 12 x 1.5 17 12.3 16 12 3 1.5 6 12
DIN 908-A4-M12x1,5-AN M 12 x 1.5 17 12.3 16 12 3 1.5 6 12
DIN 908-A4-M14x1,5-A M 14 x 1.5 19 14.3 - 12 3 - 6 17
DIN 908-A4-M14x1,5-AC M 14 x 1.5 19 14.3 18 12 3 1.5 6 17
DIN 908-A4-M14x1,5-AA M 14 x 1.5 19 14.3 18 12 3 1.5 6 17
DIN 908-A4-M14x1,5-AN M 14 x 1.5 19 14.3 18 12 3 1.5 6 17
DIN 908-A4-M16x1,5-A M 16 x 1.5 21 16.3 - 12 3 - 8 22
DIN 908-A4-M16x1,5-AC M 16 x 1.5 21 16.3 20 12 3 1.5 8 22
DIN 908-A4-M16x1,5-AA M 16 x 1.5 21 16.3 20 12 3 1.5 8 22
DIN 908-A4-M16x1,5-AN M 16 x 1.5 21 16.3 20 12 3 1.5 8 22
DIN 908-A4-M18x1,5-A M 18 x 1.5 23 18.3 - 12 4 - 8 31
DIN 908-A4-M18x1,5-AC M 18 x 1.5 23 18.3 22 12 4 1.5 8 31
DIN 908-A4-M18x1,5-AA M 18 x 1.5 23 18.3 22 12 4 1.5 8 31
DIN 908-A4-M18x1,5-AN M 18 x 1.5 23 18.3 22 12 4 1.5 8 31
DIN 908-A4-M20x1,5-A M 20 x 1.5 25 20.3 - 14 4 - 10 40
DIN 908-A4-M20x1,5-AC M 20 x 1.5 25 20.3 24 14 4 1.5 10 40
DIN 908-A4-M20x1,5-AA M 20 x 1.5 25 20.3 24 14 4 1.5 10 40
DIN 908-A4-M20x1,5-AN M 20 x 1.5 25 20.3 24 14 4 1.5 10 40
DIN 908-A4-M22x1,5-A M 22 x 1.5 27 22.3 - 14 4 - 10 48
DIN 908-A4-M22x1,5-AC M 22 x 1.5 27 22.3 27 14 4 1.5 10 48
DIN 908-A4-M22x1,5-AA M 22 x 1.5 27 22.3 27 14 4 1.5 10 48
DIN 908-A4-M22x1,5-AN M 22 x 1.5 27 22.3 27 14 4 1.5 10 48
DIN 908-A4-M24x1,5-A M 24 x 1.5 29 24.3 - 14 4 - 12 56
DIN 908-A4-M24x1,5-AC M 24 x 1.5 29 24.3 29 14 4 2 12 56
DIN 908-A4-M24x1,5-AA M 24 x 1.5 29 24.3 29 14 4 2 12 56
DIN 908-A4-M24x1,5-AN M 24 x 1.5 29 24.3 29 14 4 2 12 56
DIN 908-A4-G1/8-A G 1/8 14 10 - 8 3 - 5 7
DIN 908-A4-G1/8-AC G 1/8 14 10 13.5 8 3 1 5 7
DIN 908-A4-G1/8-AA G 1/8 14 10 13.5 8 3 1 5 7
DIN 908-A4-G1/8-AN G 1/8 14 10 13.5 8 3 1 5 7
DIN 908-A4-G1/4-A G 1/4 18 13.4 - 12 3 - 6 14
DIN 908-A4-G1/4-AC G 1/4 18 13.4 18 12 3 1.5 6 14
DIN 908-A4-G1/4-AA G 1/4 18 13.4 18 12 3 1.5 6 14
DIN 908-A4-G1/4-AN G 1/4 18 13.4 18 12 3 1.5 6 14
DIN 908-A4-G3/8-A G 3/8 22 17 - 12 3 - 8 24
DIN 908-A4-G3/8-AC G 3/8 22 17 21 12 3 1.5 8 24
DIN 908-A4-G3/8-AA G 3/8 22 17 21 12 3 1.5 8 24
DIN 908-A4-G3/8-AN G 3/8 22 17 21 12 3 1.5 8 24
DIN 908-A4-G1/2-A G 1/2 26 21.3 - 14 4 - 10 43
DIN 908-A4-G1/2-AC G 1/2 26 21.3 26 14 4 1.5 10 43
DIN 908-A4-G1/2-AA G 1/2 26 21.3 26 14 4 1.5 10 43
DIN 908-A4-G1/2-AN G 1/2 26 21.3 26 14 4 1.5 10 43
DIN 908-A4-G3/4-A G 3/4 32 26.7 - 16 4 - 12 77
DIN 908-A4-G3/4-AC G 3/4 32 26.7 32 16 4 2 12 77
DIN 908-A4-G3/4-AA G 3/4 32 26.7 32 16 4 2 12 77
DIN 908-A4-G3/4-AN G 3/4 32 26.7 32 16 4 2 12 77
DIN 908-A4-G1-A G 1 39 33.5 - 16 5 - 17 124
DIN 908-A4-G1-AC G 1 39 33.5 39 16 5 2 17 124
DIN 908-A4-G1-AA G 1 39 33.5 39 16 5 2 17 124
DIN 908-A4-G1-AN G 1 39 33.5 39 16 5 2 17 124
DIN 908-A4-G11/4-A G 1 1/4 49 42.2 - 16 5 - 22 177
DIN 908-A4-G11/4-AC G 1 1/4 49 42.2 49 16 5 2 22 177
DIN 908-A4-G11/4-AA G 1 1/4 49 42.2 49 16 5 2 22 177
DIN 908-A4-G11/4-AN G 1 1/4 49 42.2 49 16 5 2 22 177
DIN 908-A4-G11/2-A G 1 1/2 55 48.1 - 16 5 - 24 245
DIN 908-A4-G11/2-AC G 1 1/2 55 48.1 55 16 5 2 24 245
DIN 908-A4-G11/2-AA G 1 1/2 55 48.1 55 16 5 2 24 245
DIN 908-A4-G11/2-AN G 1 1/2 55 48.1 55 16 5 2 24 245
3D-модель Технические данные (PDF)

Характеристики

Типы

  • Тип A: без уплотнительного кольца
  • Тип AC: с уплотнительным кольцом из меди
  • Тип AA: с уплотнительным кольцом из алюминия
  • Тип AN: с уплотнительным кольцом из нержавеющей стали

Резьбовая заглушка

  • Сталь ST
  • Оцинкованный, синий пассивированный
  • Класс материала 5.8
  • Нержавеющая сталь AISI 316 / AISI 316Ti A4

Уплотнительное кольцо DIN 7603

для типа AC / AA / AN

Информация

Резьбовые заглушки DIN 908 используются, например, на отверстиях для заполнения, слива или осмотра на редукторах и гидравлических баках.

Аксессуары

  • DIN 7603 Уплотнительные кольца

Техническая информация
