Серия GN 7440

GN-7440

Стёкла указателя уровня масла из нержавеющей стали

AISI 316L, Термостойкость до 180 °C

Уплотнением из меди

Таблица (PDF)

Исполнения серии GN 7440

GN 7440

Стёкла указателя уровня масла из нержавеющей стали

AISI 316L, Термостойкость до 180 °C

GN-7440

Стёкла указателя уровня масла из нержавеющей стали

AISI 316L, Термостойкость до 180 °C

GN-7440

Таблица моделей — Стёкла указателя уровня масла из нержавеющей стали

Артикул	d₁	d₂	макс. рабочее давление (запас прочности 5) при темп. от -20 °С до 120 °С в барах	d₃	l₁	l₂	s	Вес (г)
GN 7440-11-G3/8-A-3	11	G 3/8	80	22	8	7.5	20	22
GN 7440-11-M16x1,5-A-3	11	M 16 x 1.5	-	22	8	7.5	20	22
GN 7440-14-G1/2-A-3	14	G 1/2	80	26	8.5	7.5	23	30
GN 7440-14-M20x1,5-A-3	14	M 20 x 1.5	-	26	8.5	7.5	23	30
GN 7440-18-G3/4-A-3	18	G 3/4	80	32	9	8	30	52
GN 7440-24-G1-A-3	24	G 1	80	40	11	8.5	36	85
GN 7440-24-M33x1,5-A-3	24	M 33 x 1.5	-	40	11	8.5	36	85
GN 7440-32-G11/4-A-3	32	G 1 1/4	40	50	12	9	46	135
GN 7440-32-M42x1,5-A-3	32	M 42 x 1.5	-	50	12	9	46	135

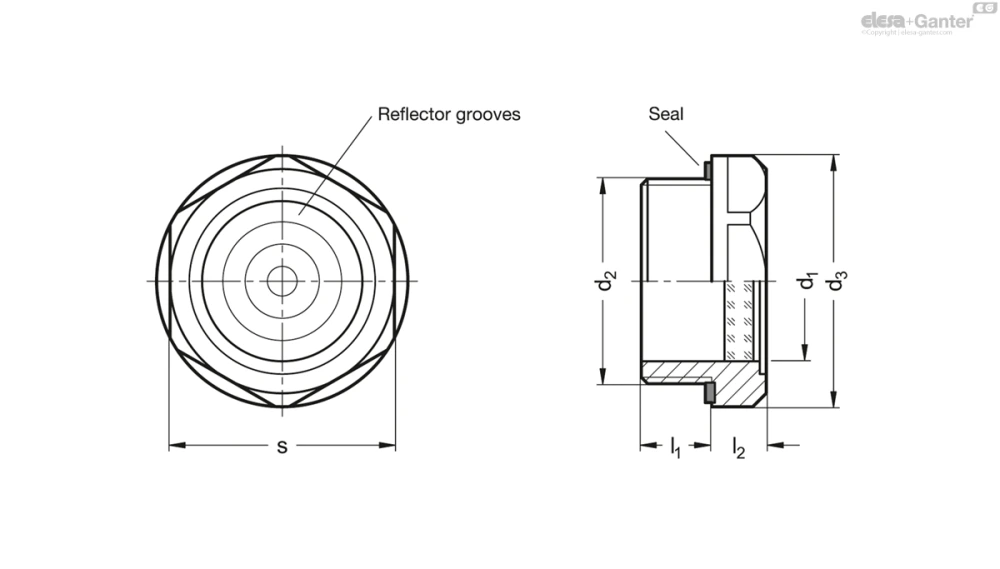

3D-модель Технические данные (PDF)

Характеристики

Тип

Тип A: с отражающими канавками

Идентификационный номер

№ 2 Уплотнение из фторкаучука (Viton^®)

№ 3 Уплотнением из меди

Корпус

Нержавеющая сталь AISI 316L

Контрастный экран

Канавки вплавлены в смотровое стекло

Стекло указателя – флоат-стекло

Запаянное в металлическое кольцо

Плотная посадка

Уплотнения

Фторкаучук (Viton^®) (идентификационный номер 2) Термостойкость до 180 °C (без нагрузки от давления)

Медь (идентификационный номер 3) Термостойкость до 300 °C (без нагрузки от давления)

Информация

Смотровые стекла GN 7440 с кольцом из нержавеющей стали оснащены смотровым стеклом, запаянным в металлическое кольцо путем термообработки. В ходе этого процесса жидкое стекло точно подгоняется под контуры корпуса. Во время охлаждения разница коэффициентов линейного расширения двух половинок формирует сильное механическое внутреннее напряжение между стеклом и металлом.

Такое внутреннее напряжение делает смотровые стекла на 100% герметичными и особенно устойчивыми к динамическим давлениям и высоким температурам при их использовании в жидких и газообразных средах. Более того, смотровое стекло гарантирует высокий уровень безопасности, поскольку о возможных повреждениях заранее сообщают небольшие трещины без разрушения стекла. Уплотнение встраивается в радиальную выемку, благодаря чему исключается возможность его потеря или выпадание при сжимании.

Рекомендуемые значения рабочего давления не являются обязательными и исключают любую ответственность. Пригодность изделия для того или иного применения в каждом конкретном случае определяется пользователем. Условия окружающей среды могут повлиять на указанные значения.
