Фитинги с сетчатым фильтром из нержавеющей стали

100°C

Таблица (PDF)

GN 7405

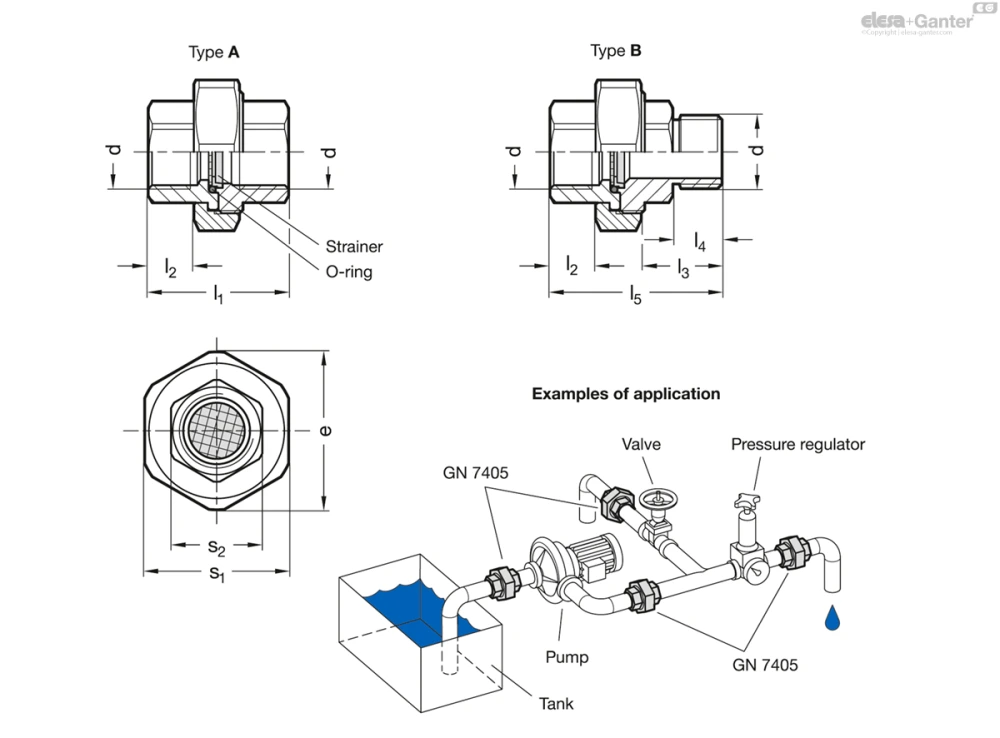

Таблица моделей — Фитинги с сетчатым фильтром из нержавеющей стали

Артикул	d	Размер сетки	e	l₁	l₂	l₃	l₄	l₅	s₁	s₂	Перепад давления ∆, 1 бар Расход, л/мин Вода 100 мкм	Перепад давления ∆, 1 бар Расход, л/мин Вода 500 мкм	Гидравлическое масло (HPL 46) 100 мкм	Гидравлическое масло (HPL 46) 500 мкм	Вес (г)
GN 7405-NI-G3/8-A-100	G3/8	100	40	36.5	12	-	-	-	36	22	21	25	7	18	127
GN 7405-NI-G3/8-A-500	G3/8	500	40	36.5	12	-	-	-	36	22	21	25	7	18	127
GN 7405-NI-G1/2-A-100	G1/2	100	45	40	13	-	-	-	41	26	48	61	15.5	38.5	169
GN 7405-NI-G1/2-A-500	G1/2	500	45	40	13	-	-	-	41	26	48	61	15.5	38.5	169
GN 7405-NI-G3/4-A-100	G3/4	100	55	46	15	-	-	-	50	34	96	104	30	77.5	304
GN 7405-NI-G3/4-A-500	G3/4	500	55	46	15	-	-	-	50	34	96	104	30	77.5	304
GN 7405-NI-G3/8-B-100	G3/8	100	40	36.5	12	21	12	45	36	22	21	25	7	18	188
GN 7405-NI-G3/8-B-500	G3/8	500	40	36.5	12	21	12	45	36	22	21	25	7	18	188
GN 7405-NI-G1/2-B-100	G1/2	100	45	40	13	23	14	49	41	26	48	61	15.5	38.5	188
GN 7405-NI-G1/2-B-500	G1/2	500	45	40	13	23	14	49	41	26	48	61	15.5	38.5	188
GN 7405-NI-G3/4-B-100	G3/4	100	55	46	15	25	16	55	50	34	96	104	30	77.5	333
GN 7405-NI-G3/4-B-500	G3/4	500	55	46	15	25	16	55	50	34	96	104	30	77.5	333

3D-модель Технические данные (PDF)

Характеристики

Типы

Тип A: фитинг с внутренней резьбой на обоих концах

Тип B: фитинг с внутренней / наружной резьбой

Корпус

Нержавеющая сталь AISI 304 NI

Сетчатый фильтр

Сетка из нержавеющей стали

AISI 304

Держатель сетчатого фильтра

Пластик (полиамид PA)

армирование стекловолокном

термостойкость до 100 °C

Кольцевое уплотнение

Резина NBR (Пербунан)

Информация

Монтажные детали сетчатого фильтра из нержавеющей стали GN 7405 подходят для сборки в трубопроводных системах в качестве защитных устройств для восходящего или нисходящего потока. В зависимости от размера сетки может быть предотвращено попадание частиц, переносимых жидкой или газообразной средой. Таким образом, внутренняя часть устройств и корпусов защищена от попадания посторонних предметов, присутствие которых может негативно отразиться на функционировании и сроке службе из-за своих размеров.

Корпус крепится отдельно болтами посредством накидной гайки, что облегчает сборку / разборку и позволяет замену вставки сетчатого фильтра в случае необходимости.

Замена и техническое обслуживание сетчатых фильтров из нержавеющей стали возможны в соответствии GN 7403.1 стандартный.
