Серия GN 724.6

GN 724.6-ST-ZB

Штифты стопорные

Сталь / нержавеющая сталь, со скошенным штифтом, с фланцем для поверхностного монтажа

Оцинкованная сталь, с голубой пассивацией

Таблица (PDF)

Исполнения серии GN 724.6

GN 724.6-NI

Штифты стопорные

Сталь / нержавеющая сталь, со скошенным штифтом, с фланцем для поверхностного монтажа

GN 724.6-ST-SW

Штифты стопорные

Сталь / нержавеющая сталь, со скошенным штифтом, с фланцем для поверхностного монтажа

GN 724.6-ST-ZB

Штифты стопорные

Сталь / нержавеющая сталь, со скошенным штифтом, с фланцем для поверхностного монтажа

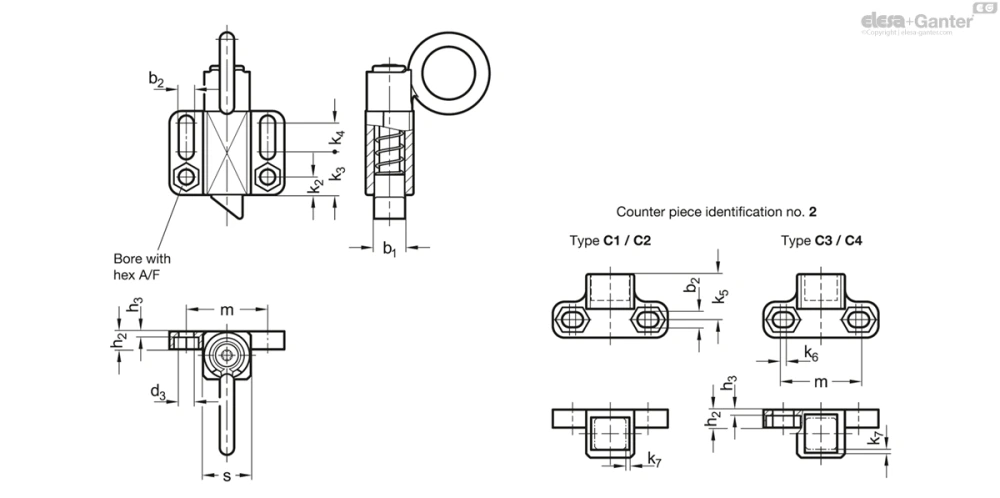

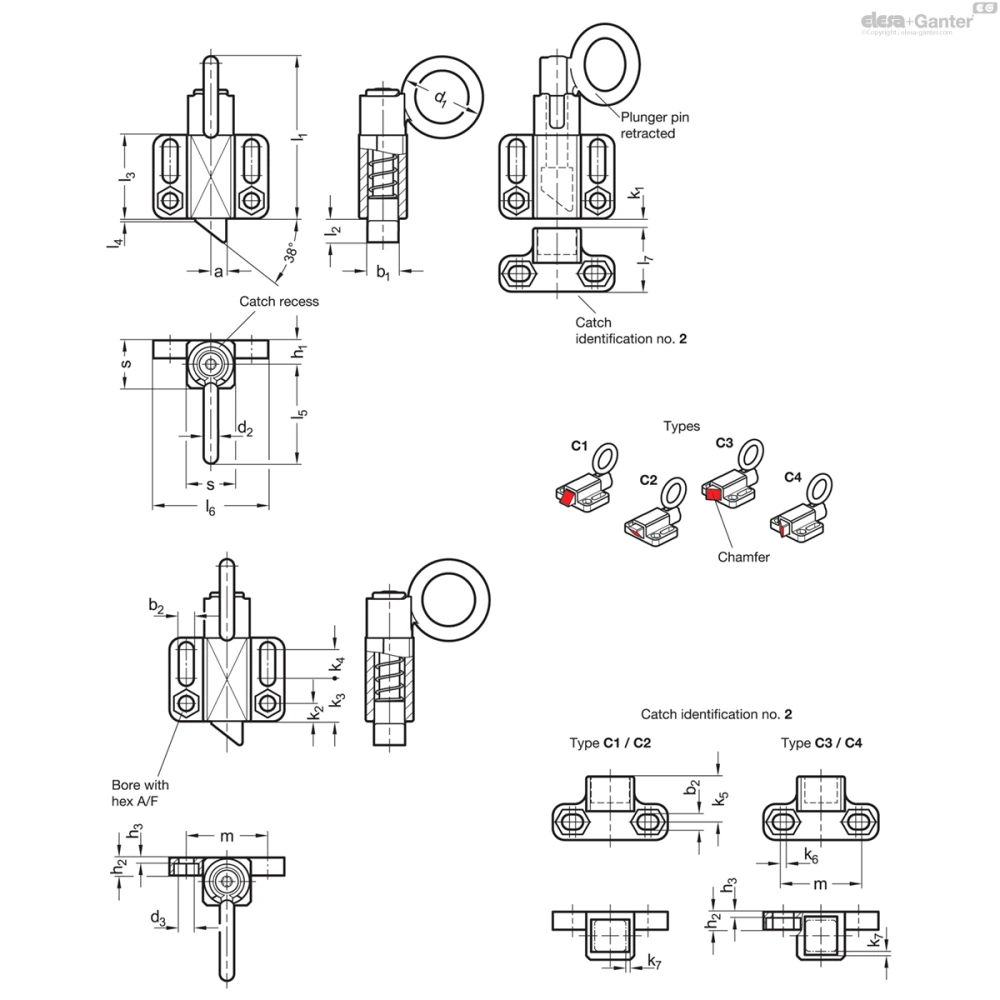

GN 724.6-ST-ZB

Таблица моделей — Штифты стопорные

Артикул	b₁	s	a	d₁	d₂	h₁	k_1min.	l₁≈	l₂	l₃	l₄	l₅	l₆	l₇	Пружинная нагрузка в Н≈ начальная	Пружинная нагрузка в Н≈ конечная	b₂+0.3	d₃+0.2	h₂	h₃	k₂	k₃	k₄	k₅	k₆	k₇	m	A/F	Вес (г)
GN 724.6-13-20-C1-ZB-1	13	20	6.5	34	6	10	-	68	10	35	1	41.5	48	-	14	35	6.5	6.1	7.5	1.5	7.5	18	12	-	-	-	34	10	185
GN 724.6-13-20-C2-ZB-1	13	20	6.5	34	6	10	-	68	10	35	1	41.5	48	-	14	35	6.5	6.1	7.5	1.5	7.5	18	12	-	-	-	34	10	185
GN 724.6-13-20-C3-ZB-1	13	20	6.5	34	6	10	-	68	10	35	1	41.5	48	-	14	35	6.5	6.1	7.5	1.5	7.5	18	12	-	-	-	34	10	185
GN 724.6-13-20-C4-ZB-1	13	20	6.5	34	6	10	-	68	10	35	1	41.5	48	-	14	35	6.5	6.1	7.5	1.5	7.5	18	12	-	-	-	34	10	185
GN 724.6-13-20-C1-ZB-2	13	20	6.5	34	6	10	1.5	68	10	35	1	41.5	48	26.5	14	35	6.5	6.1	7.5	1.5	7.5	18	12	19	2.5	1.5	34	10	238
GN 724.6-13-20-C2-ZB-2	13	20	6.5	34	6	10	1.5	68	10	35	1	41.5	48	26.5	14	35	6.5	6.1	7.5	1.5	7.5	18	12	19	2.5	1.5	34	10	238
GN 724.6-13-20-C3-ZB-2	13	20	6.5	34	6	10	1.5	68	10	35	1	41.5	48	26.5	14	35	6.5	6.1	7.5	1.5	7.5	18	12	19	2.5	1.5	34	10	238
GN 724.6-13-20-C4-ZB-2	13	20	6.5	34	6	10	1.5	68	10	35	1	41.5	48	26.5	14	35	6.5	6.1	7.5	1.5	7.5	18	12	19	2.5	1.5	34	10	238
GN 724.6-20-30-C1-ZB-1	20	30	10	48	9	15	-	102	15	54	1.5	60	80	-	22	70	10	10.1	14	5	14	34	10	-	-	-	55	17	741
GN 724.6-20-30-C2-ZB-1	20	30	10	48	9	15	-	102	15	54	1.5	60	80	-	22	70	10	10.1	14	5	14	34	10	-	-	-	55	17	741
GN 724.6-20-30-C3-ZB-1	20	30	10	48	9	15	-	102	15	54	1.5	60	80	-	22	70	10	10.1	14	5	14	34	10	-	-	-	55	17	741
GN 724.6-20-30-C4-ZB-1	20	30	10	48	9	15	-	102	15	54	1.5	60	80	-	22	70	10	10.1	14	5	14	34	10	-	-	-	55	17	741
GN 724.6-20-30-C1-ZB-2	20	30	10	48	9	15	2	102	15	54	1.5	60	80	40	22	70	10	10.1	14	5	14	34	10	27.5	3	2	55	17	978
GN 724.6-20-30-C2-ZB-2	20	30	10	48	9	15	2	102	15	54	1.5	60	80	40	22	70	10	10.1	14	5	14	34	10	27.5	3	2	55	17	978
GN 724.6-20-30-C3-ZB-2	20	30	10	48	9	15	2	102	15	54	1.5	60	80	40	22	70	10	10.1	14	5	14	34	10	27.5	3	2	55	17	978
GN 724.6-20-30-C4-ZB-2	20	30	10	48	9	15	2	102	15	54	1.5	60	80	40	22	70	10	10.1	14	5	14	34	10	27.5	3	2	55	17	978

3D-модель Технические данные (PDF)

Характеристики

Типы

Тип C1: фаска вверху
Тип C2: фаска внизу
Тип C3: фаска справа
Тип C4: фаска слева

Артикул

№ 1: без противолежащей детали

№ 2: с противолежащей деталью

Направляющая / противолежащая деталь

Прецизионное литьё из стали

Оцинкованный, с голубой пассивацией ZB

Оцинкованный и с пластиковым покрытием

Чёрный цвет, RAL 9005, текстурированная отделка SW

Закаленная нержавеющая сталь AISI CF-8 NI

Вытяжное кольцо

Прецизионное литьё из стали

Оцинкованный, с голубой пассивацией (для ZB и SW)

Точное литьё из нержавеющей стали AISI CF-8 (для NI)

Штифт фиксатора

Сталь, закаленная

Оцинкованный, с голубой пассивацией (для ZB и SW)

Закалённая нержавеющая сталь AISI 431 (для NI)

Пружина сжатия

Нержавеющая сталь AISI 316Ti

Информация

Стопорные фиксаторы GN 724.6 имеют штифт с квадратным поперечным сечением, стопорную поверхность с одной стороны и фаску с другой. Когда предмет, подлежащий фиксации, перемещается к фаске, штифт фиксатора отодвигается назад в направляющую, позволяя канавкам и кромкам пройти над штифтом. Штифт фиксатора задействуется автоматически в направлении стопорной поверхности.

Зажим можно разжать, потянув вытяжное кольцо вручную или с помощью троса или вытяжной стержень с помощью молотка. Типы с фиксацией в отжатом положении используются в тех случаях, когда штифт фиксатора временно не должен выступать. Для этого вытяжное кольцо поворачивается боком после установки штифта фиксатора во втянутое положение. Кольцо удерживается в данном положении при помощи углубления задвижки в верхней части направляющей.

Допуски по размерам между штифтом и направляющей выбираются таким образом, чтобы эксплуатационная надёжность обеспечивалась даже в случае примерного определения применения или загрязнения.

Для крепления монтажные отверстия с пазом или шестигранные монтажные отверстия позволяют использовать винты с головкой под торцевой ключ DIN 912 и винты с шестигранной головкой или гайки согласно DIN 931 или DIN 934.
