Серия GN 724.5

GN 724.5-NI

Штифты стопорные

Сталь / нержавеющая сталь, со скошенным штифтом, с фланцем для поверхностного монтажа

Нержавеющая сталь

Таблица (PDF)

Исполнения серии GN 724.5

GN 724.5-NI

Штифты стопорные

Сталь / нержавеющая сталь, со скошенным штифтом, с фланцем для поверхностного монтажа

GN 724.5-ST-SW

Штифты стопорные

Сталь / нержавеющая сталь, со скошенным штифтом, с фланцем для поверхностного монтажа

GN 724.5-ST-ZB

Штифты стопорные

Сталь / нержавеющая сталь, со скошенным штифтом, с фланцем для поверхностного монтажа

GN 724.5-NI

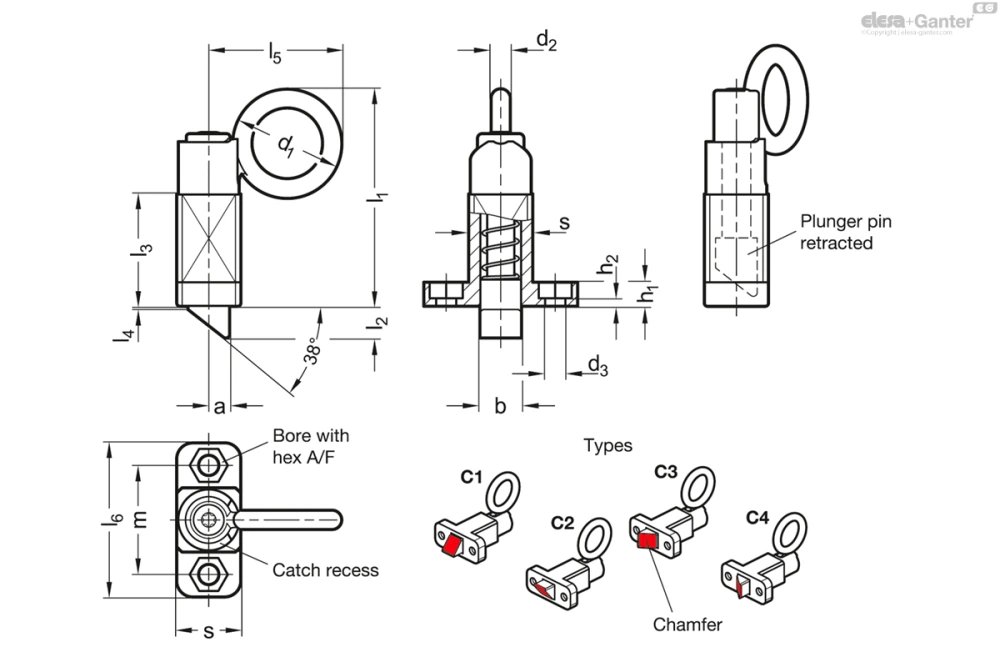

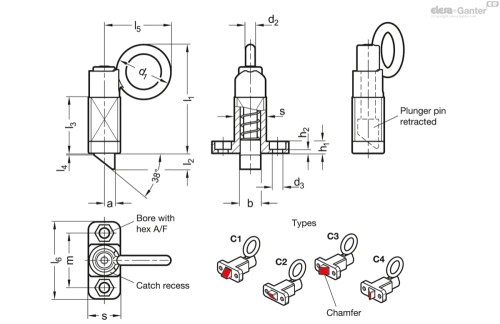

Таблица моделей — Штифты стопорные

Артикул	b	s	a	d₁	d₂	d₃+0.2	h₁	h₂	l₁≈	l₂	l₃	l₄	l₅	l₆	m	A/F	Пружинная нагрузка в Н≈ начальная	Пружинная нагрузка в Н≈ конечная	Вес (г)
GN 724.5-13-20-C1-NI	13	20	6.5	34	6	6.1	7.5	1.5	68	10	35	1	41.5	48	34	10	14	35	173
GN 724.5-13-20-C2-NI	13	20	6.5	34	6	6.1	7.5	1.5	68	10	35	1	41.5	48	34	10	14	35	173
GN 724.5-13-20-C3-NI	13	20	6.5	34	6	6.1	7.5	1.5	68	10	35	1	41.5	48	34	10	14	35	173
GN 724.5-13-20-C4-NI	13	20	6.5	34	6	6.1	7.5	1.5	68	10	35	1	41.5	48	34	10	14	35	173
GN 724.5-20-30-C1-NI	20	30	10	48	9	10.1	15	5	102	15	54	1.5	60	80	55	17	22	70	643
GN 724.5-20-30-C2-NI	20	30	10	48	9	10.1	15	5	102	15	54	1.5	60	80	55	17	22	70	643
GN 724.5-20-30-C3-NI	20	30	10	48	9	10.1	15	5	102	15	54	1.5	60	80	55	17	22	70	643
GN 724.5-20-30-C4-NI	20	30	10	48	9	10.1	15	5	102	15	54	1.5	60	80	55	17	22	70	643

3D-модель Технические данные (PDF)

Характеристики

Типы

Тип C1: фаска вверху

Тип C2: фаска внизу

Тип C3: фаска справа

Тип C4: фаска слева

Направляющий корпус

Прецизионное литьё из стали

оцинкованный, с голубой пассивацией ZB

Оцинкованный и с пластиковым покрытием

черный цвет, RAL 9005, текстурированная отделка SW

Закаленная нержавеющая сталь AISI CF-8 NI

Вытяжное кольцо

Прецизионное литьё из стали

Оцинкованный, с голубой пассивацией (для ZB и SW)

Точное литьё из нержавеющей стали AISI CF-8 (для NI)

Штифт фиксатора

Сталь, закаленная

Оцинкованный, с голубой пассивацией (для ZB и SW)

Закалённая нержавеющая сталь AISI 431 (для NI)

Пружина сжатия

Нержавеющая сталь AISI 316Ti

Информация

Стопорные фиксаторы GN 724.5 имеют штифт с квадратным поперечным сечением, стопорную поверхность с одной стороны и фаску с другой. Когда предмет, подлежащий фиксации, перемещается к фаске, штифт фиксатора отодвигается назад в направляющую, позволяя канавкам и кромкам пройти над штифтом. Штифт фиксатора задействуется автоматически в направлении стопорной поверхности.

Зажим можно разжать, потянув вытяжное кольцо вручную или с помощью троса или вытяжной стержень с помощью молотка. Типы с фиксацией в отжатом положении используются в тех случаях, когда штифт фиксатора временно не должен выступать. Для этого вытяжное кольцо поворачивается боком после установки штифта фиксатора во втянутое положение. Кольцо удерживается в данном положении при помощи углубления задвижки в верхней части направляющей.

Допуски по размерам между штифтом и направляющей выбираются таким образом, чтобы эксплуатационная надёжность обеспечивалась даже в случае примерного определения применения или загрязнения.

Доступно несколько вариантов крепления. Шестигранные монтажные отверстия позволяют использовать винты с головкой под торцевой ключ DIN 912 и винты с шестигранной головкой или гайки согласно DIN 931 или DIN 934.
