Серия GN 724.4

GN 724.4-ST

Штифты стопорные

Сталь / нержавеющая сталь, со скошенным штифтом, под сварку

Сталь

Таблица (PDF)

Исполнения серии GN 724.4

GN 724.4-NI

Штифты стопорные

Сталь / нержавеющая сталь, со скошенным штифтом, под сварку

GN 724.4-ST

Штифты стопорные

Сталь / нержавеющая сталь, со скошенным штифтом, под сварку

GN 724.4-ST

Таблица моделей — Штифты стопорные

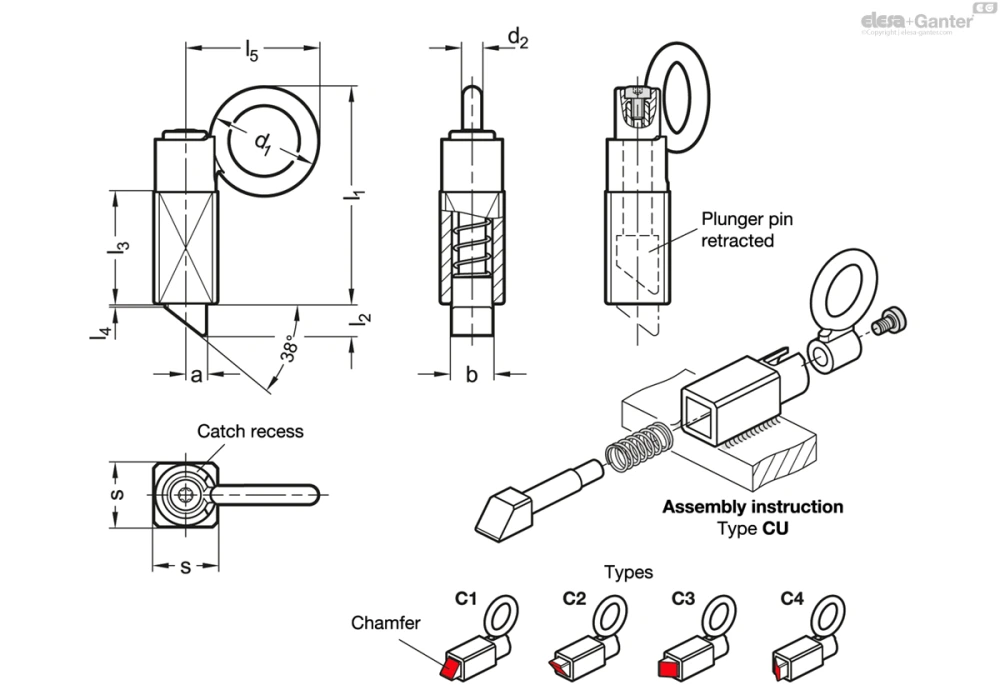

Артикул	b	s	a	d₁	d₂	l₁≈	l₂	l₃	l₄	l₅	Пружинная нагрузка в Н≈ начальная	Пружинная нагрузка в Н≈ конечная	Вес (г)
GN 724.4-13-20-C1-ST	13	20	6.5	34	6	68	10	35	1	41.5	14	35	149
GN 724.4-13-20-C2-ST	13	20	6.5	34	6	68	10	35	1	41.5	14	35	149
GN 724.4-13-20-C3-ST	13	20	6.5	34	6	68	10	35	1	41.5	14	35	149
GN 724.4-13-20-C4-ST	13	20	6.5	34	6	68	10	35	1	41.5	14	35	149
GN 724.4-13-20-CU-ST	13	20	6.5	34	6	68	10	35	1	41.5	14	35	149
GN 724.4-20-30-C1-ST	20	30	10	48	9	102	15	54	1.5	60	22	70	515
GN 724.4-20-30-C2-ST	20	30	10	48	9	102	15	54	1.5	60	22	70	515
GN 724.4-20-30-C3-ST	20	30	10	48	9	102	15	54	1.5	60	22	70	515
GN 724.4-20-30-C4-ST	20	30	10	48	9	102	15	54	1.5	60	22	70	515
GN 724.4-20-30-CU-ST	20	30	10	48	9	102	15	54	1.5	60	22	70	515

3D-модель Технические данные (PDF)

Характеристики

Типы

Тип C1: фаска вверху

Тип C2: фаска внизу

Тип C3: фаска справа

Тип C4: фаска слева

Тип CU: несобранный

Направляющий корпус

Прецизионное литьё из стали ST

Для сварки, чернение

Закаленная нержавеющая сталь AISI CF-8 NI

Для сварки

Вытяжное кольцо

Прецизионное литьё из стали

гальванически оцинкована с голубой пассивацией (для ST)

Точное литьё из нержавеющей стали AISI CF-8 (для NI)

Штифт фиксатора

Сталь, закаленная

гальванически оцинкована с голубой пассивацией (для ST)

Закалённая нержавеющая сталь AISI 431 (для NI)

Винт с полукруглой головкой под торцевой ключ DIN 7985

Оцинкованная сталь (для ST)

Нержавеющая сталь AISI 304 (для NI)

Пружина сжатия

Нержавеющая сталь AISI 316Ti

Информация

Стопорные фиксаторы GN 724.4 имеют штифт с квадратным поперечным сечением, стопорную поверхность с одной стороны и фаску с другой. Когда предмет, подлежащий фиксации, перемещается к фаске, штифт фиксатора отодвигается назад в направляющую, позволяя канавкам и кромкам пройти над штифтом. Штифт фиксатора задействуется автоматически в направлении стопорной поверхности.

Зажим можно разжать, потянув вытяжное кольцо вручную или с помощью троса или вытяжной стержень с помощью молотка. Типы с фиксацией в отжатом положении используются в тех случаях, когда штифт фиксатора временно не должен выступать. Для этого вытяжное кольцо поворачивается боком после установки штифта фиксатора во втянутое положение. Кольцо удерживается в данном положении при помощи углубления задвижки в верхней части направляющей.

Допуски по размерам между штифтом фиксатора и направляющей выбираются таким образом, чтобы эксплуатационная надежность обеспечивалась даже после сварки, нанесения слоя антикоррозийной защиты или в случае загрязнения.

Для крепления посредством сварки настоятельно рекомендуется, чтобы тип CU в несобранном виде не подвергался изменениям микроструктуры материала через нагрев пружины и штифта фиксатора. В данном случае сборка стопорного фиксатора выполняется только после обработки поверхности приваренной направляющей.
