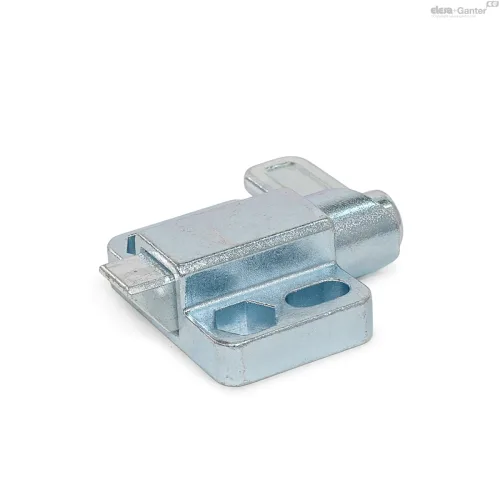

Серия GN 724.3-ST

GN 724.3-ST-R2

Пружинные защёлки

Сталь, со скошенным штифтом, с фланцем для поверхностного монтажа

фиксирующий рычаг справа, фаска внизу

Таблица (PDF)

Исполнения серии GN 724.3-ST

GN 724.3-ST-L1

Пружинные защёлки

Сталь, со скошенным штифтом, с фланцем для поверхностного монтажа

GN 724.3-ST-L2

Пружинные защёлки

Сталь, со скошенным штифтом, с фланцем для поверхностного монтажа

GN 724.3-ST-L3

Пружинные защёлки

Сталь, со скошенным штифтом, с фланцем для поверхностного монтажа

GN 724.3-ST-L4

Пружинные защёлки

Сталь, со скошенным штифтом, с фланцем для поверхностного монтажа

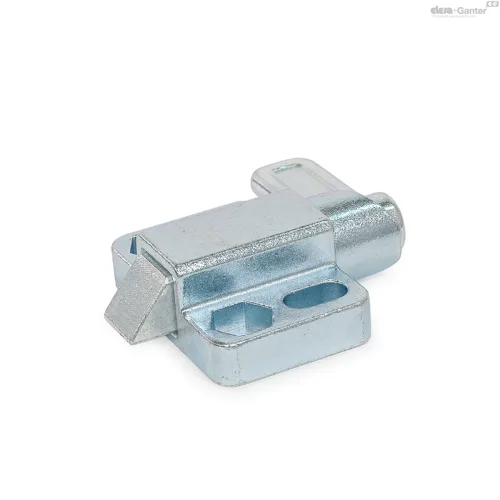

GN 724.3-ST-R1

Пружинные защёлки

Сталь, со скошенным штифтом, с фланцем для поверхностного монтажа

GN 724.3-ST-R2

Пружинные защёлки

Сталь, со скошенным штифтом, с фланцем для поверхностного монтажа

GN 724.3-ST-R3

Пружинные защёлки

Сталь, со скошенным штифтом, с фланцем для поверхностного монтажа

GN 724.3-ST-R4

Пружинные защёлки

Сталь, со скошенным штифтом, с фланцем для поверхностного монтажа

GN 724.3-ST-R2

Таблица моделей — Пружинные защёлки

Артикул	b₁	s	a	h₁	k_1min.	l₁≈	l₂	l₃	l₄	l₅	l₆	l₇	Пружинная нагрузка в Н≈ начальная	Пружинная нагрузка в Н≈ конечная	b₂+0.3	d +0.2	h₂	h₃	k₂	k₃	k₄	k₅	k₆	k₇	m	A/F	Вес (г)
GN 724.3-13-20-R2-ZB-1	13	20	6.5	10	-	54	10	35	1	37	48	-	14	35	6.1	6.1	7.5	1.5	7.5	18	12	-	-	-	34	10	177
GN 724.3-13-20-R2-SW-1	13	20	6.5	10	-	54	10	35	1	37	48	-	14	35	6.1	6.1	7.5	1.5	7.5	18	12	-	-	-	34	10	177
GN 724.3-13-20-R2-ZB-2	13	20	6.5	10	1.5	54	10	35	1	37	48	26.5	14	35	6.1	6.1	7.5	1.5	7.5	18	12	19	2.5	1.5	34	10	231
GN 724.3-13-20-R2-SW-2	13	20	6.5	10	1.5	54	10	35	1	37	48	26.5	14	35	6.1	6.1	7.5	1.5	7.5	18	12	19	2.5	1.5	34	10	231
GN 724.3-20-30-R2-ZB-1	20	30	10	15	-	84	15	54	1.5	55	80	-	22	70	10.1	10.1	14	5	14	34	10	-	-	-	55	17	713
GN 724.3-20-30-R2-SW-1	20	30	10	15	-	84	15	54	1.5	55	80	-	22	70	10.1	10.1	14	5	14	34	10	-	-	-	55	17	713
GN 724.3-20-30-R2-ZB-2	20	30	10	15	2	84	15	54	1.5	55	80	40	22	70	10.1	10.1	14	5	14	34	10	27.5	3	2	55	17	951
GN 724.3-20-30-R2-SW-2	20	30	10	15	2	84	15	54	1.5	55	80	40	22	70	10.1	10.1	14	5	14	34	10	27.5	3	2	55	17	951

3D-модель Технические данные (PDF)

Характеристики

Типы

Тип L: фиксирующий рычаг слева
Тип R: фиксирующий рычаг справа

Идентификационный номер скошенный штифт

№ 1: фаска вверху
№ 2: фаска внизу
№ 3: фаска справа
№ 4: фаска слева

Идентификационный номер захват

№ 1: без захвата
№ 2: без захвата

Направляющая / захват

Прецизионное литьё из стали

оцинкованный, с голубой пассивацией ZB

Оцинкованный и с пластиковым покрытием

черный цвет, RAL 9005, текстурированная отделка SW

Рычаг замка

Прецизионное литьё из стали

Оцинкованный, с голубой пассивацией для ZB / SW

Штифт фиксатора

Сталь, закаленная

Оцинкованный, с голубой пассивацией для ZB / SW

Пружина сжатия

Нержавеющая сталь AISI 316Ti

Информация

Пружинные защёлки GN 724.3 имеют штифт фиксатора с квадратным поперечным сечением, стопорную поверхность с одной стороны и фаску с другой. Когда предмет, подлежащий фиксации, перемещается к фаске, штифт фиксатора отодвигается назад в направляющую, позволяя канавкам и кромкам пройти над штифтом. Штифт фиксатора автоматически защелкивается на месте, когда перемещается к защелкивающей поверхности. Зажим можно разжать, потянув рычаг замка.

Насечка на верхнем конце кривой удерживает защёлку на месте, если необходимо, чтобы штифт фиксатора временно не выступал.

Допуски по размерам между штифтом и направляющей выбираются таким образом, чтобы эксплуатационная надёжность обеспечивалась даже в случае примерного определения применения или загрязнения. Зажимной механизм должен быть смазан до монтажа и может быть смазан повторно при необходимости.

Для крепления монтажные отверстия с пазом или шестигранные монтажные отверстия позволяют использовать винты с головкой под торцевой ключ ISO 4762 и винты с шестигранной головкой или гайки согласно DIN 931 или DIN 934.
