Серия GN 722.4

GN 722.4-A4

Штифты стопорные

Сталь / нержавеющая сталь, для сварки, с фиксацией и без фиксации в отжатом положении, с вытяжным кольцом или защёлкой

Нержавеющая сталь, без фиксации в отжатом положении (неотключаемые)

Таблица (PDF)

Исполнения серии GN 722.4

GN 722.4-A4

Штифты стопорные

GN 722.4-A4-RP-L

Штифты стопорные

GN 722.4-A4-RP-R

Штифты стопорные

GN 722.4-ST

Штифты стопорные

GN 722.4-ST-RP-L

Штифты стопорные

GN 722.4-ST-RP-R

Штифты стопорные

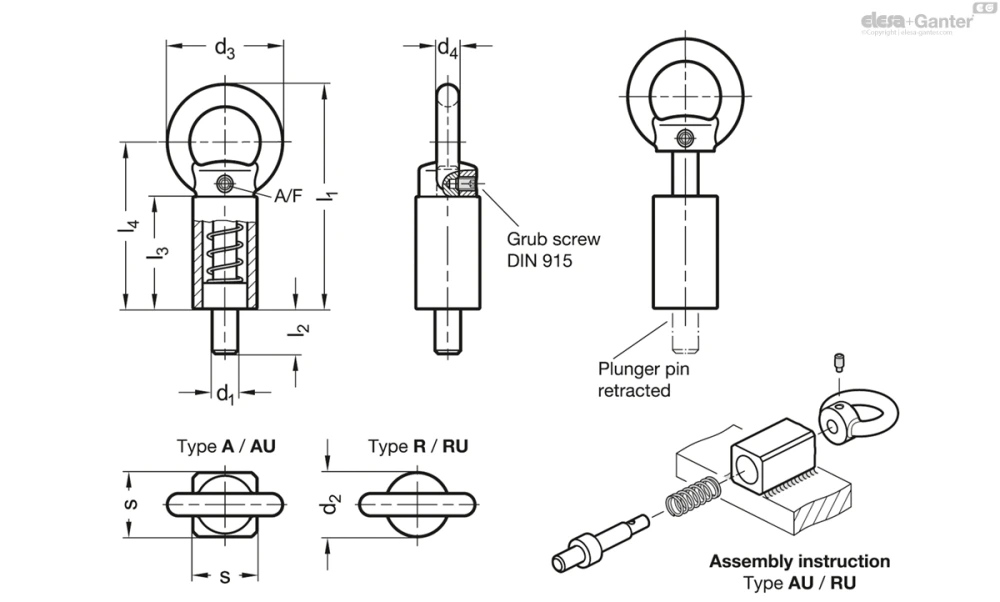

GN 722.4-A4

Таблица моделей — Штифты стопорные

Артикул	d_1Pin -0.05/-0.25Bore+0.1/+0.3	d_1Pin -0.05/-0.25Bore+0.2/+0.4	d₂	s	d₃	d₄	l₁≈	l₂	l₃	l₄	A/F	Пружинная нагрузка в Н≈ начальная	Пружинная нагрузка в Н≈ конечная	Вес (г)
GN 722.4-8-20-A-A4	8	-	-	20	36	7	70	14	35	52	2	14	35	132
GN 722.4-10-20-A-A4	10	-	-	20	36	7	70	14	35	52	2	14	35	139
GN 722.4-12-20-A-A4	12	-	-	20	36	7	70	14	35	52	2	14	35	140
GN 722.4-14-20-A-A4	14	-	-	20	36	7	70	14	35	52	2	14	35	144
GN 722.4-16-30-A-A4	16	-	-	30	50	10	100	20	54	78	2.5	22	70	461
GN 722.4-20-30-A-A4	20	-	-	30	50	10	100	20	54	78	2.5	22	70	488
GN 722.4-8-20-AU-A4	8	-	-	20	36	7	70	14	35	52	2	14	35	132
GN 722.4-10-20-AU-A4	10	-	-	20	36	7	70	14	35	52	2	14	35	139
GN 722.4-12-20-AU-A4	12	-	-	20	36	7	70	14	35	52	2	14	35	140
GN 722.4-14-20-AU-A4	14	-	-	20	36	7	70	14	35	52	2	14	35	144
GN 722.4-16-30-AU-A4	16	-	-	30	50	10	100	20	54	78	2.5	22	70	461
GN 722.4-20-30-AU-A4	20	-	-	30	50	10	100	20	54	78	2.5	22	70	488
GN 722.4-8-20-R-A4	-	8	20	-	36	7	70	14	35	52	2	14	35	114
GN 722.4-10-20-R-A4	-	10	20	-	36	7	70	14	35	52	2	14	35	117
GN 722.4-12-20-R-A4	-	12	20	-	36	7	70	14	35	52	2	14	35	121
GN 722.4-14-20-R-A4	-	14	20	-	36	7	70	14	35	52	2	14	35	125
GN 722.4-16-30-R-A4	-	16	30	-	50	10	100	20	54	78	2.5	22	70	400
GN 722.4-20-30-R-A4	-	20	30	-	50	10	100	20	54	78	2.5	22	70	418
GN 722.4-8-20-RU-A4	-	8	20	-	36	7	70	14	35	52	2	14	35	114
GN 722.4-10-20-RU-A4	-	10	20	-	36	7	70	14	35	52	2	14	35	117
GN 722.4-12-20-RU-A4	-	12	20	-	36	7	70	14	35	52	2	14	35	121
GN 722.4-14-20-RU-A4	-	14	20	-	36	7	70	14	35	52	2	14	35	125
GN 722.4-16-30-RU-A4	-	16	30	-	50	10	100	20	54	78	2.5	22	70	400
GN 722.4-20-30-RU-A4	-	20	30	-	50	10	100	20	54	78	2.5	22	70	418

3D-модель Технические данные (PDF)

Характеристики

Типы

Тип A: квадратный, с вытяжным кольцом, в собранном виде

Тип AU: квадратный, с вытяжным кольцом, в несобранном виде

Тип R: круглый, с вытяжным кольцом, в собранном виде

Тип RU: круглый, с вытяжным кольцом, в несобранном виде

Тип C: квадратный, с вытяжным кольцом, в собранном виде

Тип CU: квадратный, с вытяжным кольцом, в несобранном виде

Тип T: круглый, с вытяжным кольцом, в собранном виде (с заклёпками)

Тип TU: круглый, с вытяжным кольцом, в несобранном виде

Тип E: квадратный, с защёлкой, в собранном виде (с заклёпками)

Тип EU: квадратный, с защёлкой, в несобранном виде

Тип V: круглый, с защёлкой, в собранном виде (с заклёпками)

Тип VU: круглый, с защёлкой, в несобранном виде

Направляющий корпус

Прецизионное литьё из стали ST

Для сварки, чернение

Нержавеющая сталь AISI 316, прецизионное литьё A4

Для сварки

Вытяжное кольцо

Прецизионное литьё из стали

гальванически оцинкована с голубой пассивацией (для ST)

Нержавеющая сталь AISI 316, прецизионное литьё (для A4)

Замок

Прецизионное литьё из стали

гальванически оцинкована с голубой пассивацией (для ST)

Нержавеющая сталь AISI 316, прецизионное литьё (для A4)

Штифт фиксатора

Оцинкованная сталь, с голубой пассивацией (для ST)

Нажимная пружина

Нержавеющая сталь AISI 316 (для A4)

Установочный винт DIN 915 (без фиксации в отжатом положении (неотключаемые))

Винт с потайной головкой (с фиксацией в отжатом положении (отключаемые))

Оцинкованная сталь (для ST)

Нержавеющая сталь (для A4)

Нажимная пружина

Нержавеющая сталь AISI 316Ti

Информация

Со стопорными фиксаторами GN 722.4, штифт фиксатора приводится в действие посредством вытяжного кольца / защёлки. Это осуществляется либо вручную при помощи кабеля, либо при помощи удлиненного натяжного стержня с крюком. Вариант исполнения ST предназначен для таких областей применения, как возведение стальных конструкций, а вариант исполнения из нержавеющей стали A4 подходит для использования в крайне агрессивных средах.

Типы с фиксацией в отжатом положении используются в тех случаях, когда штифт фиксатора временно не должен выступать. Для этого вытяжное кольцо поворачивается боком после установки стопорного штифта во втянутое положение. Кольцо удерживается в данном положении при помощи паза задвижки в верхней части направляющей.

Допуски по размерам между штифтом фиксатора и направляющей выбираются таким образом, чтобы эксплуатационная надежность обеспечивалась даже после сварки, нанесения слоя антикоррозийной защиты или в случае загрязнения.

Для крепления посредством сварки настоятельно рекомендуется, чтобы типы AU / RU / CU / TU / EU / VU в несобранном виде не подвергались изменениям микроструктуры материала через нагрев пружины и штифта фиксатора. В данном случае сборка стопорного фиксатора выполняется только после обработки поверхности приваренной направляющей.
