Серия GN 722.3

GN 722.3-A4

Пружинные защёлки

Сталь / нержавеющая сталь, с фланцем для поверхностного монтажа, параллельно штифту фиксатора

Нержавеющая сталь

Таблица (PDF)

Исполнения серии GN 722.3

GN 722.3-A4

Пружинные защёлки

Сталь / нержавеющая сталь, с фланцем для поверхностного монтажа, параллельно штифту фиксатора

GN 722.3-ST

Пружинные защёлки

Сталь / нержавеющая сталь, с фланцем для поверхностного монтажа, параллельно штифту фиксатора

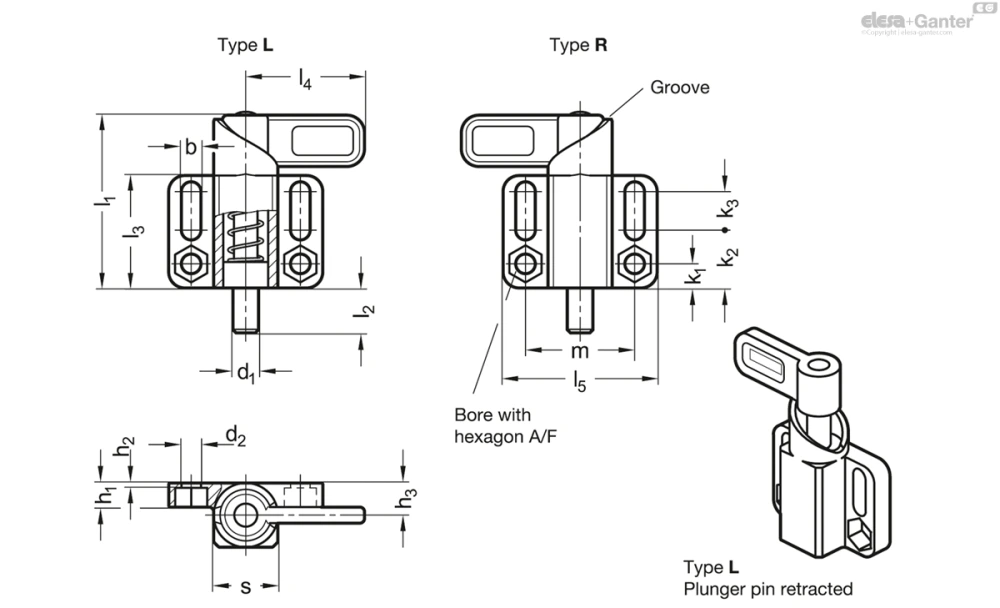

GN 722.3-A4

Таблица моделей — Пружинные защёлки

Артикул	d_1Pin -0.05/-0.25Bore+0.1/+0.3	s	b +0.3	d₂+0.2	h₁	h₂	h₃	k₁	k₂	k₃	l₁≈	l₂	l₃	l₄	l₅	m	A/F	Пружинная нагрузка в Н≈ начальная	Пружинная нагрузка в Н≈ конечная	Вес (г)
GN 722.3-8-20-R-A4	8	20	6.1	6.1	7.5	1.5	10	7.5	18	12	54	14	35	37	48	34	10	15	50	160
GN 722.3-10-20-R-A4	10	20	6.1	6.1	7.5	1.5	10	7.5	18	12	54	14	35	37	48	34	10	15	50	182
GN 722.3-12-20-R-A4	12	20	6.1	6.1	7.5	1.5	10	7.5	18	12	54	14	35	37	48	34	10	15	50	182
GN 722.3-8-20-L-A4	8	20	6.1	6.1	7.5	1.5	10	7.5	18	12	54	14	35	37	48	34	10	15	50	160
GN 722.3-10-20-L-A4	10	20	6.1	6.1	7.5	1.5	10	7.5	18	12	54	14	35	37	48	34	10	15	50	181
GN 722.3-12-20-L-A4	12	20	6.1	6.1	7.5	1.5	10	7.5	18	12	54	14	35	37	48	34	10	15	50	182
GN 722.3-14-20-R-A4	14	20	6.1	6.1	7.5	1.5	10	7.5	18	12	54	14	35	37	48	34	10	15	50	180
GN 722.3-16-30-R-A4	16	30	10.1	10.1	15	5	15	14	34	10	83	20	54	55	80	55	17	30	110	831
GN 722.3-20-30-R-A4	20	30	10.1	10.1	15	5	15	14	34	10	83	20	54	55	80	55	17	30	110	765
GN 722.3-14-20-L-A4	14	20	6.1	6.1	7.5	1.5	10	7.5	18	12	54	14	35	37	48	34	10	15	50	180
GN 722.3-16-30-L-A4	16	30	10.1	10.1	15	5	15	14	34	10	83	20	54	55	80	55	17	30	110	735
GN 722.3-20-30-L-A4	20	30	10.1	10.1	15	5	15	14	34	10	83	20	54	55	80	55	17	30	110	765

3D-модель Технические данные (PDF)

Характеристики

Типы

Тип L: фиксирующий рычаг слева

Тип R: фиксирующий рычаг справа

Вариант исполнения из стали ST

Направляющий корпус

Прецизионное литьё из стали

оцинкованый, с голубой пассивацией ZB

оцинкованный и с пластиковым покрытием

черный цвет, текстурированная отделка SW

Замок

Оцинкованная сталь, с голубой пассивацией

Штифт фиксатора

Оцинкованная сталь, с голубой пассивацией

пружина

Нержавеющая сталь AISI 316Ti

Вариант исполнения из нержавеющей стали A4

Направляющий корпус / защёлка

Точное литьё из нержавеющей стали A4

AISI 316

Штифт фиксатора

Нержавеющая сталь AISI 316

пружина

Нержавеющая сталь AISI 316Ti

Информация

С пружинными защёлками GN 722.3, штифт фиксатора является втянутым над кривой направляющей с поворотом защёлки на 180°. Насечка на верхнем конце кривой удерживает защёлку на месте, если необходимо, чтобы штифт фиксатора временно не выступал. Варианты исполнения ZB и SW предназначены для таких областей применения, как возведение стальных конструкций, а вариант исполнения из нержавеющей стали A4 подходит для использования в крайне агрессивных средах.

Допуски по размерам между штифтом фиксатора и направляющей выбираются таким образом, чтобы эксплуатационная надежность обеспечивалась даже после сварки, нанесения слоя антикоррозийной защиты или в случае загрязнения.

Для крепления монтажные отверстия с пазом или шестигранные монтажные отверстия позволяют использовать винты с головкой под торцевой ключ DIN 912 и винты с шестигранной головкой или гайки согласно DIN 931 или DIN 934.
