Серия GN 722.2

GN 722.2-ST

Пружинные защёлки

Сталь / нержавеющая сталь, с фланцем для поверхностного монтажа, под прямым углом к штифту фиксатора

Сталь

Таблица (PDF)

Исполнения серии GN 722.2

GN 722.2-A4

Пружинные защёлки

Сталь / нержавеющая сталь, с фланцем для поверхностного монтажа, под прямым углом к штифту фиксатора

GN 722.2-ST

Пружинные защёлки

Сталь / нержавеющая сталь, с фланцем для поверхностного монтажа, под прямым углом к штифту фиксатора

GN 722.2-ST

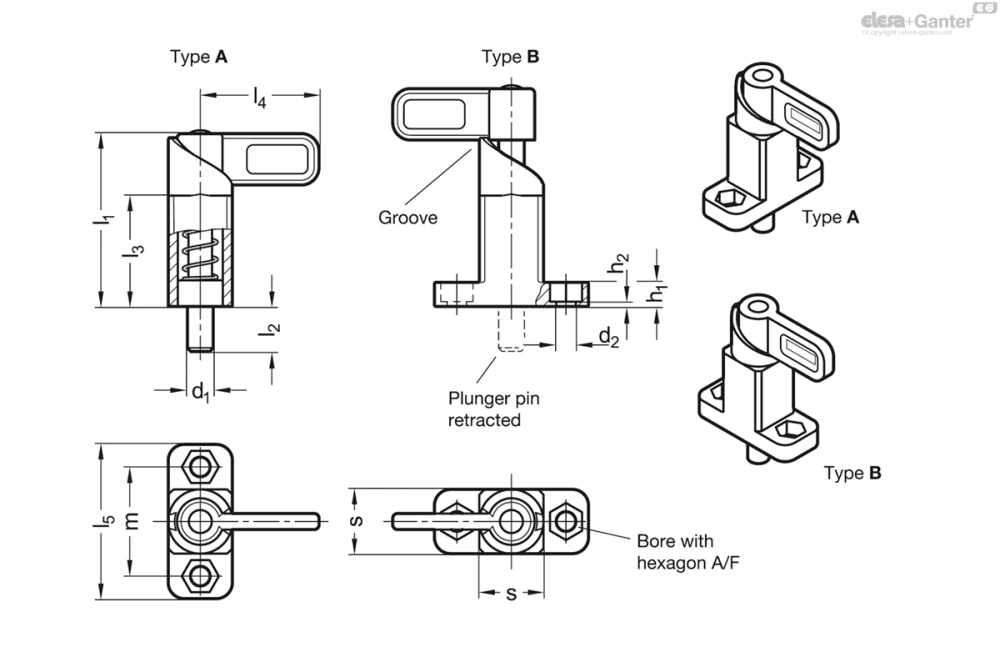

Таблица моделей — Пружинные защёлки

Артикул	d_1Pin -0.05/-0.25Bore+0.1/+0.3	s	d₂+0.2	h₁	h₂	l₁≈	l₂	l₃	l₄	l₅	m	A/F	Пружинная нагрузка в Н≈ начальная	Пружинная нагрузка в Н≈ конечная	Вес (г)
GN 722.2-8-20-A-SW	8	20	6.1	7.5	1.5	54	14	35	37	48	34	10	16	55	160
GN 722.2-8-20-A-ZB	8	20	6.1	7.5	1.5	54	14	35	37	48	34	10	16	55	164
GN 722.2-10-20-A-SW	10	20	6.1	7.5	1.5	54	14	35	37	48	34	10	16	55	168
GN 722.2-10-20-A-ZB	10	20	6.1	7.5	1.5	54	14	35	37	48	34	10	16	55	166
GN 722.2-12-20-A-SW	12	20	6.1	7.5	1.5	54	14	35	37	48	34	10	16	55	172
GN 722.2-12-20-A-ZB	12	20	6.1	7.5	1.5	54	14	35	37	48	34	10	16	55	171
GN 722.2-14-20-A-SW	14	20	6.1	7.5	1.5	54	14	35	37	48	34	10	16	55	175
GN 722.2-14-20-A-ZB	14	20	6.1	7.5	1.5	54	14	35	37	48	34	10	16	55	176
GN 722.2-16-30-A-SW	16	30	10.1	15	5	83	20	54	55	80	55	17	30	110	727
GN 722.2-16-30-A-ZB	16	30	10.1	15	5	83	20	54	55	80	55	17	30	110	626
GN 722.2-20-30-A-SW	20	30	10.1	15	5	83	20	54	55	80	55	17	30	110	636
GN 722.2-20-30-A-ZB	20	30	10.1	15	5	83	20	54	55	80	55	17	30	110	750
GN 722.2-8-20-B-SW	8	20	6.1	7.5	1.5	54	14	35	37	48	34	10	16	55	160
GN 722.2-8-20-B-ZB	8	20	6.1	7.5	1.5	54	14	35	37	48	34	10	16	55	164
GN 722.2-10-20-B-SW	10	20	6.1	7.5	1.5	54	14	35	37	48	34	10	16	55	160
GN 722.2-10-20-B-ZB	10	20	6.1	7.5	1.5	54	14	35	37	48	34	10	16	55	167
GN 722.2-12-20-B-SW	12	20	6.1	7.5	1.5	54	14	35	37	48	34	10	16	55	170
GN 722.2-12-20-B-ZB	12	20	6.1	7.5	1.5	54	14	35	37	48	34	10	16	55	170
GN 722.2-14-20-B-SW	14	20	6.1	7.5	1.5	54	14	35	37	48	34	10	16	55	175
GN 722.2-14-20-B-ZB	14	20	6.1	7.5	1.5	54	14	35	37	48	34	10	16	55	175
GN 722.2-16-30-B-SW	16	30	10.1	15	5	83	20	54	55	80	55	17	30	110	628
GN 722.2-16-30-B-ZB	16	30	10.1	15	5	83	20	54	55	80	55	17	30	110	623
GN 722.2-20-30-B-SW	20	30	10.1	15	5	83	20	54	55	80	55	17	30	110	752
GN 722.2-20-30-B-ZB	20	30	10.1	15	5	83	20	54	55	80	55	17	30	110	758

3D-модель Технические данные (PDF)

Характеристики

Типы

Тип A: Положение защёлки под прямым углом к плоскости осей крепежных отверстий

Тип B: Положение защёлки параллельно плоскости осей крепежных отверстий

Вариант исполнения из стали ST

Направляющий корпус

Прецизионное литьё из стали

оцинкованый, с голубой пассивацией ZB

оцинкованный и с пластиковым покрытием

черный цвет, текстурированная отделка SW

Замок

гальванически оцинкована с голубой пассивацией

Штифт фиксатора

Оцинкованная сталь, с голубой пассивацией

пружина

Нержавеющая сталь AISI 316Ti

Вариант исполнения из нержавеющей стали A4

Направляющий корпус / защёлка

Точное литьё из нержавеющей стали A4

AISI 316

Штифт фиксатора

Нержавеющая сталь AISI 316

пружина

Нержавеющая сталь AISI 316Ti

Информация

С пружинными защёлками GN 722.2, штифт фиксатора является втянутым над кривой направляющей с поворотом защёлки на 180°. Насечка на верхнем конце кривой удерживает защёлку на месте, если необходимо, чтобы штифт фиксатора временно не выступал. Варианты исполнения ZB и SW предназначены для таких областей применения, как возведение стальных конструкций, а вариант исполнения из нержавеющей стали A4 подходит для использования в крайне агрессивных средах.

Допуски по размерам между штифтом фиксатора и направляющей выбираются таким образом, чтобы эксплуатационная надежность обеспечивалась даже после сварки, нанесения слоя антикоррозийной защиты или в случае загрязнения.

Шестигранные монтажные отверстия позволяют использовать винты с головкой под торцевой ключ DIN 912 и винты с шестигранной головкой или гайки согласно DIN 931 или DIN 934.
