Серия GN 722.1

GN 722.1-A4

Пружинные защёлки

Сталь / нержавеющая сталь, для сварки

Нержавеющая сталь

Таблица (PDF)

Исполнения серии GN 722.1

GN 722.1-A4

Пружинные защёлки

Сталь / нержавеющая сталь, для сварки

GN 722.1-ST

Пружинные защёлки

Сталь / нержавеющая сталь, для сварки

GN 722.1-A4

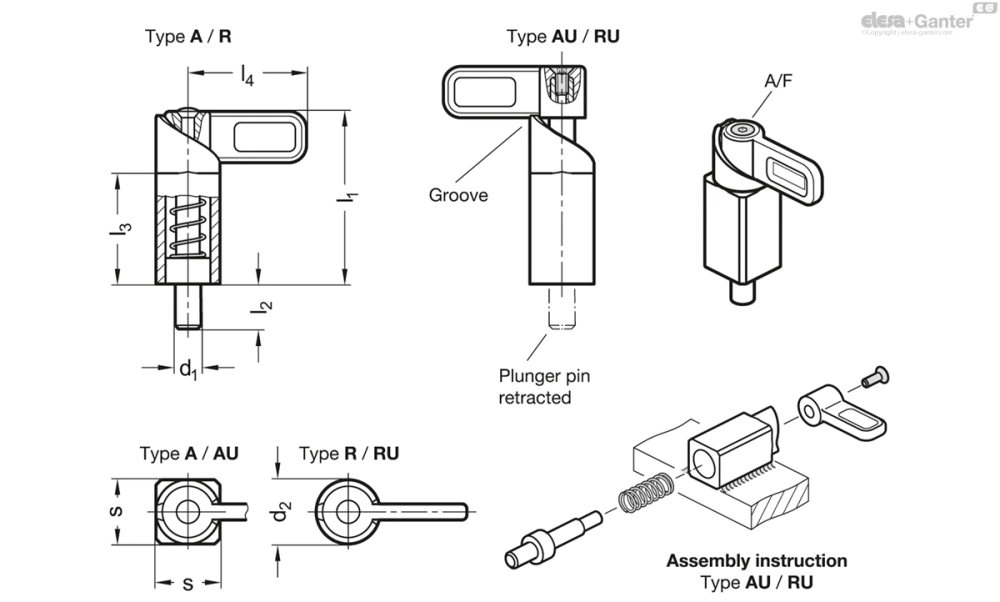

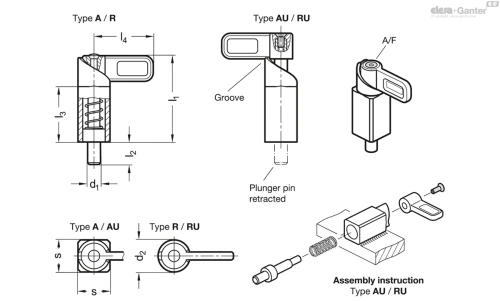

Таблица моделей — Пружинные защёлки

Артикул	d_1Pin -0.05/-0.25Bore+0.1/+0.3	d_1Pin -0.05/-0.25Bore+0.2/+0.4	d₂	s	l₁≈	l₂	l₃	l₄	A/F	Пружинная нагрузка в Н≈ начальная	Пружинная нагрузка в Н≈ конечная	Вес (г)
GN 722.1-8-20-A-A4	8	-	-	20	54	14	35	37	2.5	14	35	146
GN 722.1-10-20-A-A4	10	-	-	20	54	14	35	37	2.5	14	35	142
GN 722.1-12-20-A-A4	12	-	-	20	54	14	35	37	2.5	14	35	148
GN 722.1-14-20-A-A4	14	-	-	20	54	14	35	37	2.5	14	35	150
GN 722.1-16-30-A-A4	16	-	-	30	83	20	54	55	4	22	70	612
GN 722.1-20-30-A-A4	20	-	-	30	83	20	54	55	4	22	70	644
GN 722.1-8-20-AU-A4	8	-	-	20	54	14	35	37	2.5	14	35	161
GN 722.1-10-20-AU-A4	10	-	-	20	54	14	35	37	2.5	14	35	164
GN 722.1-12-20-AU-A4	12	-	-	20	54	14	35	37	2.5	14	35	168
GN 722.1-14-20-AU-A4	14	-	-	20	54	14	35	37	2.5	14	35	173
GN 722.1-16-30-AU-A4	16	-	-	30	83	20	54	55	4	22	70	641
GN 722.1-20-30-AU-A4	20	-	-	30	83	20	54	55	4	22	70	535
GN 722.1-8-20-R-A4	-	8	20	-	54	14	35	37	-	14	35	121
GN 722.1-10-20-R-A4	-	10	20	-	54	14	35	37	-	14	35	121
GN 722.1-12-20-R-A4	-	12	20	-	54	14	35	37	-	14	35	125
GN 722.1-14-20-R-A4	-	14	20	-	54	14	35	37	-	14	35	129
GN 722.1-16-30-R-A4	-	16	30	-	83	20	54	55	-	22	70	433
GN 722.1-20-30-R-A4	-	20	30	-	83	20	54	55	-	22	70	452
GN 722.1-8-20-RU-A4	-	8	20	-	54	14	35	37	-	14	35	117
GN 722.1-10-20-RU-A4	-	10	20	-	54	14	35	37	-	14	35	120
GN 722.1-12-20-RU-A4	-	12	20	-	54	14	35	37	-	14	35	124
GN 722.1-14-20-RU-A4	-	14	20	-	54	14	35	37	-	14	35	129
GN 722.1-16-30-RU-A4	-	16	30	-	83	20	54	55	-	22	70	432
GN 722.1-20-30-RU-A4	-	20	30	-	83	20	54	55	-	22	70	450

3D-модель Технические данные (PDF)

Характеристики

Типы

Тип A: квадратная защёлка с заклёпками, несъёмная

Тип AU: квадратная винтовая защёлка, съёмная

Тип R: круглая защёлка с заклёпками, несъёмная

Тип RU: круглая винтовая защёлка, съёмная

Направляющий корпус

Прецизионное литьё из стали ST

Для сварки

Чернёная

Нержавеющая сталь AISI 316, прецизионное литьё A4

Для сварки

Замок

Прецизионное литьё из стали

гальванически оцинкована с голубой пассивацией (для ST)

Нержавеющая сталь AISI 316, прецизионное литьё (для A4)

Штифт фиксатора

Оцинкованная сталь, с голубой пассивацией (для ST)

Нажимная пружина

Нержавеющая сталь AISI 316 (для A4)

Нажимная пружина

Нержавеющая сталь AISI 316Ti

Винт с потайной головкой

Оцинкованная сталь (для ST)

Нержавеющая сталь (для A4)

Информация

С пружинными защёлками GN 722.1, штифт фиксатора является втянутым над кривой направляющей с поворотом защёлки на 180°. Насечка на верхнем конце кривой удерживает защёлку на месте, если необходимо, чтобы штифт фиксатора временно не выступал. Вариант исполнения ST предназначен для таких областей применения, как возведение стальных конструкций, а вариант исполнения из нержавеющей стали A4 подходит для использования в крайне агрессивных средах.

Допуски по размерам между штифтом фиксатора и направляющей выбираются таким образом, чтобы эксплуатационная надежность обеспечивалась даже после сварки, нанесения слоя антикоррозийной защиты или в случае загрязнения.

Для крепления посредством сварки настоятельно рекомендуется, чтобы тип AU в несобранном виде не подвергался изменениям микроструктуры материала через нагрев пружины и штифта фиксатора. В данном случае сборка стопорного фиксатора выполняется только после обработки поверхности приваренной направляющей.
