Серия GN 721.5-RA
GN 721.5-8-M16x1,5-RA
Рычажные фиксаторы с кулачковым механизмом
Рычажные фиксаторы с кулачковым механизмом
Нержавеющая сталь, без функции блокировки, с концевым упором на 180°
Цена и наличие — по запросу: корзина формирует заявку.
Изображения

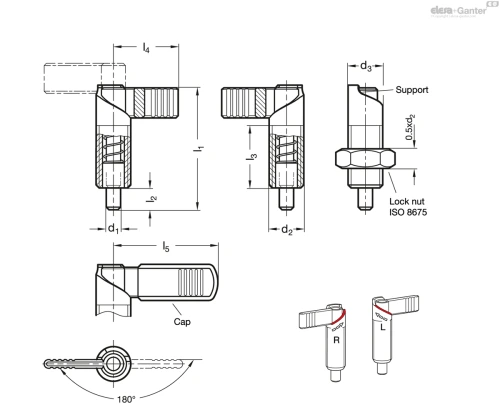

Схемы
GN 721.5-8-M16x1,5-RA
Технические характеристики — Рычажные фиксаторы с кулачковым механизмом
- d1Pin -0.05/-0.08BoreH7
- 8
- d2
- M 16 x 1.5
- d3
- 16
- l1
- 56
- l2
- 10
- l3+1.5
- 30
- l4
- 32
- l5
- 42
- Пружинная нагрузка в Н≈ начальная
- 11
- Пружинная нагрузка в Н≈ конечная
- 29
- Weight (in g)
- 64
- Вес (г)
- 64
Характеристики
Типы
- Тип RA: правосторонний замок
- Тип RB: правосторонний замок, с пластиковым колпачком
- Тип RAK: правосторонний замок, с контргайкой
- Тип RBK: правосторонний замок, с пластиковым колпачком, с контргайкой
- Тип LA: левосторонний замок
- Тип LB: левосторонний замок, с пластиковым колпачком
- Тип LAK: левосторонний замок, с контргайкой
- Тип LBK: левосторонний замок, с пластиковым колпачком, с контргайкой
Направляющая / штифт фиксатора / рычаг защёлки
Нержавеющая сталь AISI 303
Колпачок для типа RB / RBK / LB / LBK
Пластик, полиамид (PA)
Чёрный цвет, матовая отделка
Нажимная пружина
Нержавеющая сталь AISI 301
Контргайка ISO 8675
Нержавеющая сталь
Информация
Для рычажных фиксаторов с кулачковым механизмом GN 721.5 штифт стопорного фиксатора отводится поворотом замка на 180°.
Для противоположно направленных рычажных фиксаторов с кулачковым механизмом левосторонний или правосторонний типы обеспечивают практическое применение, то есть такую же настройку замка.
Принадлежности
GN 909.5 Тонкие шестигранные гайки
