Серия GN 717

GN 717

Штифты стопорные

Сталь / нержавеющая сталь, с фиксацией и без фиксации в отжатом положении (отключаемые и неотключаемые)

Steel

INOX - STAINLESS STEELТехнополимер со вставками из нержавеющей стали или полностью из нержавеющей стали AISI 303, 304 или 316. Отличная коррозионная стойкость для применения в секторах, где правовые нормы требуют обязательного использования коррозионно-стойких материалов, таких как пищевая, химическая и фармацевтическая промышленности, или для использования на открытом воздухе с неблагоприятными условиями окружающей среды. Это относится к сериям, производимым после 22.07.2019 в соответствии с Европейской директивой 2002/95/CE (Ограничение содержания вредных веществ).
Таблица (PDF)

Исполнения серии GN 717

GN 717

GN 717

Штифты стопорные

Сталь / нержавеющая сталь, с фиксацией и без фиксации в отжатом положении (отключаемые и неотключаемые)
GN 717-NI

GN 717-NI

Штифты стопорные

Сталь / нержавеющая сталь, с фиксацией и без фиксации в отжатом положении (отключаемые и неотключаемые)

Изображения

GN 717 — Штифты стопорные

Схемы

Схема GN 717

GN 717

Таблица моделей — Штифты стопорные

Артикул
Вес (г) В корзину
GN 717-3-M6-A-ST 3 M 6 14 - 6.9 30 3.5 12 4.5 10 - - 6 2 3 12 4
GN 717-3-M6x0,75-A-ST 3 M 6 x 0.75 14 - 6.9 30 3.5 12 4.5 10 - - 6 3 3 12 4
GN 717-4-M6-A-ST 4 M 6 14 - 6.9 30.5 4 12 4.5 10 - - 6 2 3 12 4
GN 717-4-M8x1-A-ST 4 M 8 x 1 14 - 9.2 39.5 4.5 16 6 13.5 - - 8 8 5 24 9
GN 717-5-M8-A-ST 5 M 8 18 - 9.2 40 5 16 6 13.5 - - 8 7 5 24 8
GN 717-5-M8x1-A-ST 5 M 8 x 1 18 - 9.2 40 5 16 6 13.5 - - 8 7 5 24 8
GN 717-5-M10x1-A-ST 5 M 10 x 1 18 - 11.5 42.5 5 16 6 13.5 - - 10 22 5 24 13
GN 717-6-M10-A-ST 6 M 10 24 - 11.5 49 6 20 7.5 17 - - 10 15 5 21 17
GN 717-6-M12x1,5-A-ST 6 M 12 x 1.5 24 - 13.8 52 6 20 7.5 16.5 - - 12 38 5 21 23
GN 717-8-M12-A-ST 8 M 12 30 - 13.8 59 8 24 9 20.5 - - 12 20 6 22 31
GN 717-8-M12x1,5-A-ST 8 M 12 x 1.5 30 - 13.8 59 8 24 9 20.5 - - 12 20 6 22 32
GN 717-8-M16x1,5-A-ST 8 M 16 x 1.5 30 - 19.6 63.5 8 24 9 20.5 - - 17 80 6 22 54
GN 717-10-M16x1,5-A-ST 10 M 16 x 1.5 30 - 19.6 67.5 10 26 9 22.5 - - 17 80 4 25 55
GN 717-3-M6-AK-ST 3 M 6 14 - 6.9 30 3.5 12 4.5 10 - - 6 2 3 12 2
GN 717-3-M6x0,75-AK-ST 3 M 6 x 0.75 14 - 6.9 30 3.5 12 4.5 10 - - 6 3 3 12 6
GN 717-4-M6-AK-ST 4 M 6 14 - 6.9 30.5 4 12 4.5 10 - - 6 2 3 12 5
GN 717-4-M8x1-AK-ST 4 M 8 x 1 18 - 9.2 39.5 4.5 16 6 13.5 - - 8 8 5 24 11
GN 717-5-M8-AK-ST 5 M 8 18 - 9.2 40 5 16 6 13.5 - - 8 7 5 24 11
GN 717-5-M8x1-AK-ST 5 M 8 x 1 18 - 9.2 40 5 16 6 13.5 - - 8 7 5 24 13
GN 717-5-M10x1-AK-ST 5 M 10 x 1 18 - 11.5 42.5 5 16 6 13.5 - - 10 22 5 24 18
GN 717-6-M10-AK-ST 6 M 10 24 - 11.5 49 6 20 7.5 17 - - 10 15 5 21 22
GN 717-6-M12x1,5-AK-ST 6 M 12 x 1.5 24 - 13.8 52 6 20 7.5 16.5 - - 12 38 5 21 31
GN 717-8-M12-AK-ST 8 M 12 30 - 13.8 59 8 24 9 20.5 - - 12 20 6 22 38
GN 717-8-M12x1,5-AK-ST 8 M 12 x 1.5 30 - 13.8 59 8 24 9 20.5 - - 12 20 6 22 39
GN 717-8-M16x1,5-AK-ST 8 M 16 x 1.5 30 - 19.6 63.5 8 24 9 20.5 - - 17 80 6 22 70
GN 717-10-M16x1,5-AK-ST 10 M 16 x 1.5 30 - 19.6 67.5 10 26 9 22.5 - - 17 80 4 27 70
GN 717-3-M6-B-ST 3 M 6 - 12 6.9 30 3.5 12 4.5 10 - - 6 2 3 12 4
GN 717-3-M6x0,75-B-ST 3 M 6 x 0.75 - 12 6.9 30 3.5 12 4.5 10 - - 6 3 3 12 4
GN 717-4-M6-B-ST 4 M 6 - 12 6.9 30.5 4 12 4.5 10 - - 6 2 3 12 4
GN 717-4-M8x1-B-ST 4 M 8 x 1 - 16 9.2 39.5 4.5 16 6 13.5 - - 8 8 5 24 9
GN 717-5-M8-B-ST 5 M 8 - 16 9.2 40 5 16 6 13.5 - - 8 7 5 24 10
GN 717-5-M8x1-B-ST 5 M 8 x 1 - 16 9.2 40 5 16 6 13.5 - - 8 7 5 24 10
GN 717-5-M10x1-B-ST 5 M 10 x 1 - 18 11.5 42.5 5 16 6 13.5 - - 10 22 5 24 15
GN 717-6-M10-B-ST 6 M 10 - 18 11.5 49 6 20 7.5 17 - - 10 15 5 21 18
GN 717-6-M12x1,5-B-ST 6 M 12 x 1.5 - 21 13.8 52 6 20 7.5 16.5 - - 12 38 5 21 26
GN 717-8-M12-B-ST 8 M 12 - 21 13.8 59 8 24 9 20.5 - - 12 20 6 22 32
GN 717-8-M12x1,5-B-ST 8 M 12 x 1.5 - 21 13.8 59 8 24 9 20.5 - - 12 20 6 22 32
GN 717-8-M16x1,5-B-ST 8 M 16 x 1.5 - 25 19.6 63.5 8 24 9 20.5 - - 17 80 6 22 54
GN 717-10-M16x1,5-B-ST 10 M 16 x 1.5 - 25 19.6 67.5 10 26 9 22.5 - - 17 80 4 27 62
GN 717-3-M6-BK-ST 3 M 6 - 12 6.9 30 3.5 12 4.5 10 - - 6 2 3 12 5
GN 717-3-M6x0,75-BK-ST 3 M 6 x 0.75 - 12 6.9 30 3.5 12 4.5 10 - - 6 3 3 12 6
GN 717-4-M6-BK-ST 4 M 6 - 12 6.9 30.5 4 12 4.5 10 - - 6 2 3 12 5
GN 717-4-M8x1-BK-ST 4 M 8 x 1 - 16 9.2 39.5 4.5 16 6 13.5 - - 8 8 5 24 12
GN 717-5-M8-BK-ST 5 M 8 - 16 9.2 40 5 16 6 13.5 - - 8 7 5 24 10
GN 717-5-M8x1-BK-ST 5 M 8 x 1 - 16 9.2 40 5 16 6 13.5 - - 8 7 5 24 13
GN 717-5-M10x1-BK-ST 5 M 10 x 1 - 18 11.5 42.5 5 16 6 13.5 - - 10 22 5 24 20
GN 717-6-M10-BK-ST 6 M 10 - 18 11.5 49 6 20 7.5 17 - - 10 15 5 21 23
GN 717-6-M12x1,5-BK-ST 6 M 12 x 1.5 - 21 13.8 52 6 20 7.5 16.5 - - 12 38 5 21 35
GN 717-8-M12-BK-ST 8 M 12 - 21 13.8 59 8 24 9 20.5 - - 12 20 6 22 38
GN 717-8-M12x1,5-BK-ST 8 M 12 x 1.5 - 21 13.8 59 8 24 9 20.5 - - 12 20 6 22 40
GN 717-8-M16x1,5-BK-ST 8 M 16 x 1.5 - 25 19.6 63.5 8 24 9 20.5 - - 17 80 6 22 75
GN 717-10-M16x1,5-BK-ST 10 M 16 x 1.5 - 25 19.6 67.5 10 26 9 22.5 - - 17 80 4 27 66
GN 717-3-M6-C-ST 3 M 6 - 12 6.9 - 3.5 12 - 10 32.9 7 6 2 3 12 4
GN 717-3-M6x0,75-C-ST 3 M 6 x 0.75 - 12 6.9 - 3.5 12 - 10 32.9 7 6 3 3 12 5
GN 717-4-M6-C-ST 4 M 6 - 12 6.9 - 4 12 - 10 33.4 7 6 2 3 12 4
GN 717-4-M8x1-C-ST 4 M 8 x 1 - 16 9.2 - 4.5 16 - 13.5 42 9.5 8 8 5 24 10
GN 717-5-M8-C-ST 5 M 8 - 16 9.2 - 5 16 - 13.5 42.5 9.5 8 7 5 24 10
GN 717-5-M8x1-C-ST 5 M 8 x 1 - 16 9.2 - 5 16 - 13.5 42.5 9.5 8 7 5 24 10
GN 717-5-M10x1-C-ST 5 M 10 x 1 - 18 11.5 - 5 16 - 13.5 42.5 9.5 10 22 5 24 16
GN 717-6-M10-C-ST 6 M 10 - 18 11.5 - 6 20 - 17 54.4 10.5 10 15 5 21 18
GN 717-6-M12x1,5-C-ST 6 M 12 x 1.5 - 21 13.8 - 6 20 - 16.5 54.4 10.5 12 38 5 21 27
GN 717-8-M12-C-ST 8 M 12 - 21 13.8 - 8 24 - 20.5 66.9 13.5 12 20 6 22 34
GN 717-8-M12x1,5-C-ST 8 M 12 x 1.5 - 21 13.8 - 8 24 - 20.5 66.9 13.5 12 20 6 22 32
GN 717-8-M16x1,5-C-ST 8 M 16 x 1.5 - 25 19.6 - 8 24 - 20.5 66.9 13.5 17 80 6 22 60
GN 717-10-M16x1,5-C-ST 10 M 16 x 1.5 - 25 19.6 - 10 26 - 22.5 70.9 14 17 80 4 27 50
GN 717-3-M6-CK-ST 3 M 6 - 12 6.9 - 3.5 12 - 10 32.9 7 6 2 3 12 6
GN 717-3-M6x0,75-CK-ST 3 M 6 x 0,75 - 12 6.9 - 3.5 12 - 10 32.9 7 6 3 3 12 6
GN 717-4-M6-CK-ST 4 M 6 - 12 6.9 - 4 12 - 10 33.4 7 6 2 3 12 5
GN 717-4-M8x1-CK-ST 4 M 8 x 1 - 16 9.2 - 4.5 16 - 13.5 42 9.5 8 8 5 24 13
GN 717-5-M8-CK-ST 5 M 8 - 16 9.2 - 5 16 - 13.5 42.5 9.5 8 7 5 24 13
GN 717-5-M8x1-CK-ST 5 M 8 x 1 - 16 9.2 - 5 16 - 13.5 42.5 9.5 8 7 5 24 13
GN 717-5-M10x1-CK-ST 5 M 10 x 1 - 18 11.5 - 5 16 - 13.5 42.5 9.5 10 22 5 24 19
GN 717-6-M10-CK-ST 6 M 10 - 18 11.5 - 6 20 - 17 54.4 10.5 10 15 5 21 24
GN 717-6-M12x1,5-CK-ST 6 M 12 x 1.5 - 21 13.8 - 6 20 - 16.5 54.4 10.5 12 38 5 21 35
GN 717-8-M12-CK-ST 8 M 12 - 21 13.8 - 8 24 - 20.5 66.9 13.5 12 20 6 22 40
GN 717-8-M12x1,5-CK-ST 8 M 12 x 1.5 - 21 13.8 - 8 24 - 20.5 66.9 13.5 12 20 6 22 57
GN 717-8-M16x1,5-CK-ST 8 M 16 x 1.5 - 25 19.6 - 8 24 - 20.5 66.9 13.5 17 80 6 22 78
GN 717-10-M16x1,5-CK-ST 10 M 16 x 1.5 - 25 19.6 - 10 26 - 22.5 70.9 14 17 80 4 27 84
GN 717-3-M6-D-ST 3 M 6 - 6 6.9 - 3.5 12 - 10 32.9 12.9 6 2 3 12 4
GN 717-3-M6x0,75-D-ST 3 M 6 x 0.75 - 6 6.9 - 3.5 12 - 10 32.9 12.9 6 3 3 12 5
GN 717-4-M6-D-ST 4 M 6 - 6 6.9 - 4 12 - 10 33.4 12.9 6 2 3 12 4
GN 717-4-M8x1-D-ST 4 M 8 x 1 - 6 9.2 - 4.5 16 - 13.5 42 15.5 8 8 5 24 9
GN 717-5-M8-D-ST 5 M 8 - 7.2 9.2 - 5 16 - 13.5 42.5 15.5 8 7 5 24 9
GN 717-5-M8x1-D-ST 5 M 8 x 1 - 7.2 9.2 - 5 16 - 13.5 42.5 15.5 8 7 5 24 9
GN 717-5-M10x1-D-ST 5 M 10 x 1 - 7.2 11.5 - 5 16 - 13.5 42.5 15.5 10 22 5 24 17
GN 717-6-M10-D-ST 6 M 10 - 9.5 11.5 - 6 20 - 17 54.4 20.9 10 15 5 21 15
GN 717-6-M12x1,5-D-ST 6 M 12 x 1.5 - 9.5 13.8 - 6 20 - 16.5 54.4 20.9 12 38 5 21 22
GN 717-8-M12-D-ST 8 M 12 - 11.8 13.8 - 8 24 - 20.5 66.9 25.9 12 20 6 22 26
GN 717-8-M12x1,5-D-ST 8 M 12 x 1.5 - 11.8 13.8 - 8 24 - 20.5 66.9 25.9 12 20 6 22 29
GN 717-8-M16x1,5-D-ST 8 M 16 x 1.5 - 11.8 19.6 - 8 24 - 20.5 66.9 25.9 17 80 6 22 52
GN 717-10-M16x1,5-D-ST 10 M 16 x 1.5 - 11.8 19.6 - 10 26 - 22.5 70.9 25.9 17 80 4 27 54
GN 717-3-M6-DK-ST 3 M 6 - 6 6.9 - 3.5 12 - 10 32.9 12.9 6 2 3 12 5
GN 717-3-M6x0,75-DK-ST 3 M 6 x 0,75 - 6 6.9 - 3.5 12 - 10 32.9 12.9 6 3 3 12 5
GN 717-4-M6-DK-ST 4 M 6 - 6 6.9 - 4 12 - 10 33.4 12.9 6 2 3 12 5
GN 717-4-M8x1-DK-ST 4 M 8 x 1 - 6 9.2 - 4.5 16 - 13.5 42 15.5 8 8 5 24 12
GN 717-5-M8-DK-ST 5 M 8 - 7.2 9.2 - 5 16 - 13.5 42.5 15.5 8 7 5 24 12
GN 717-5-M8x1-DK-ST 5 M 8 x 1 - 7.2 9.2 - 5 16 - 13.5 42.5 15.5 8 7 5 24 12
GN 717-5-M10x1-DK-ST 5 M 10 x 1 - 7.2 11.5 - 5 16 - 13.5 42.5 15.5 10 22 5 24 19
GN 717-6-M10-DK-ST 6 M 10 - 9.5 11.5 - 6 20 - 17 54.4 20.9 10 15 5 21 22
GN 717-6-M12x1,5-DK-ST 6 M 12 x 1.5 - 9.5 13.8 - 6 20 - 16.5 54.4 20.9 12 38 5 21 33
GN 717-8-M12-DK-ST 8 M 12 - 11.8 13.8 - 8 24 - 20.5 66.9 25.9 12 20 6 22 42
GN 717-8-M12x1,5-DK-ST 8 M 12 x 1.5 - 11.8 13.8 - 8 24 - 20.5 66.9 25.9 12 20 6 22 42
GN 717-8-M16x1,5-DK-ST 8 M 16 x 1.5 - 11.8 19.6 - 8 24 - 20.5 66.9 25.9 17 80 6 22 76
GN 717-10-M16x1,5-DK-ST 10 M 16 x 1.5 - 11.8 19.6 - 10 26 - 22.5 70.9 25.9 17 80 4 27 78
3D-модель Технические данные (PDF)

Specification

Types

  • Type A: with lifting ring, without lock nut
  • Type AK: with lifting ring, with lock nut
  • Type B: without rest position (Knob), without lock nut
  • Type BK: without rest position (Knob), with lock nut
  • Type C: with rest position (Knob), without lock nut
  • Type CK: with rest position (Knob), with lock nut
  • Type D: with wire loop, without lock nut
  • Type DK: with wire loop, with lock nut

Threaded body

  • Version in Steel zinc plated, blue passivated ST
  • Version in Stainless Steel AISI 303 NI

Pin

Stainless Steel AISI 303

Spring

Stainless Steel AISI 301

Lifting ring / Wire loop

Stainless Steel AISI 301

Knob Plastic (Polyamide PA)

  • black, matt
  • not removable

Information

GN 717 Indexing plungers are characterized by small dimensions. These indexing plungers are universally applicable due to their prevention of misalignments and positioning errors of the mating indexing bores.

The type C / CK with rest position are used for such applications where the plunger has to stay in its retracted position.

During assembly, the max. tightening torques shown in the table should not be exceeded when securing the lock nut.

Technical information

Вопрос о продукции

Спросите о серии GN 717 — ответим на указанную почту. Вопрос попадёт менеджеру вместе с артикулом, повторять его не нужно.

Не длиннее 2000 символов

Эти изделия так же могут вас заинтересовать

GN 313 — Пружинные задвижки

GN 313

Пружинные задвижки

Сталь / нержавеющая сталь, плунжер отводится в исходное положение

Пружинные задвижки, сталь
GN 313-NI — Пружинные задвижки

GN 313-NI

Пружинные задвижки

Сталь / нержавеющая сталь, плунжер отводится в исходное положение

Пружинные задвижки, нержавеющая сталь
GN 412 — Штифты стопорные

GN 412

Штифты стопорные

с фиксацией и без фиксации в отжатом положении (отключаемые и неотключаемые)

Штифты стопорные (фиксаторы)
GN 412.1 — Монтажные блоки

GN 412.1

Монтажные блоки

для стопорных штифтов / рычажных фиксаторов

Монтажные блоки
GN 412.2 — Установочные втулки

GN 412.2

Установочные втулки

для стопорных штифтов / рычажных фиксаторов

Установочные втулки
GN 412.3 — Установочные втулки с наклонным конусом

GN 412.3

Установочные втулки с наклонным конусом

для стопорных штифтов

Установочные втулки с наклонным конусом
GN 412.4 — Позиционирующие втулки – нержавеющая сталь

GN 412.4

Позиционирующие втулки – нержавеющая сталь

для стопорных штифтов / рычажных фиксаторов

Позиционирующие втулки – нержавеющая сталь
GN 412.5 — Позиционирующие втулки из нержавеющей стали с наклонным конусом

GN 412.5

Позиционирующие втулки из нержавеющей стали с наклонным конусом

для стопорных штифтов / рычажных фиксаторов с кулачковым механизмом

Позиционирующие втулки из нержавеющей стали с наклонным конусом

Артикул модели

GN 717 — Штифты стопорные

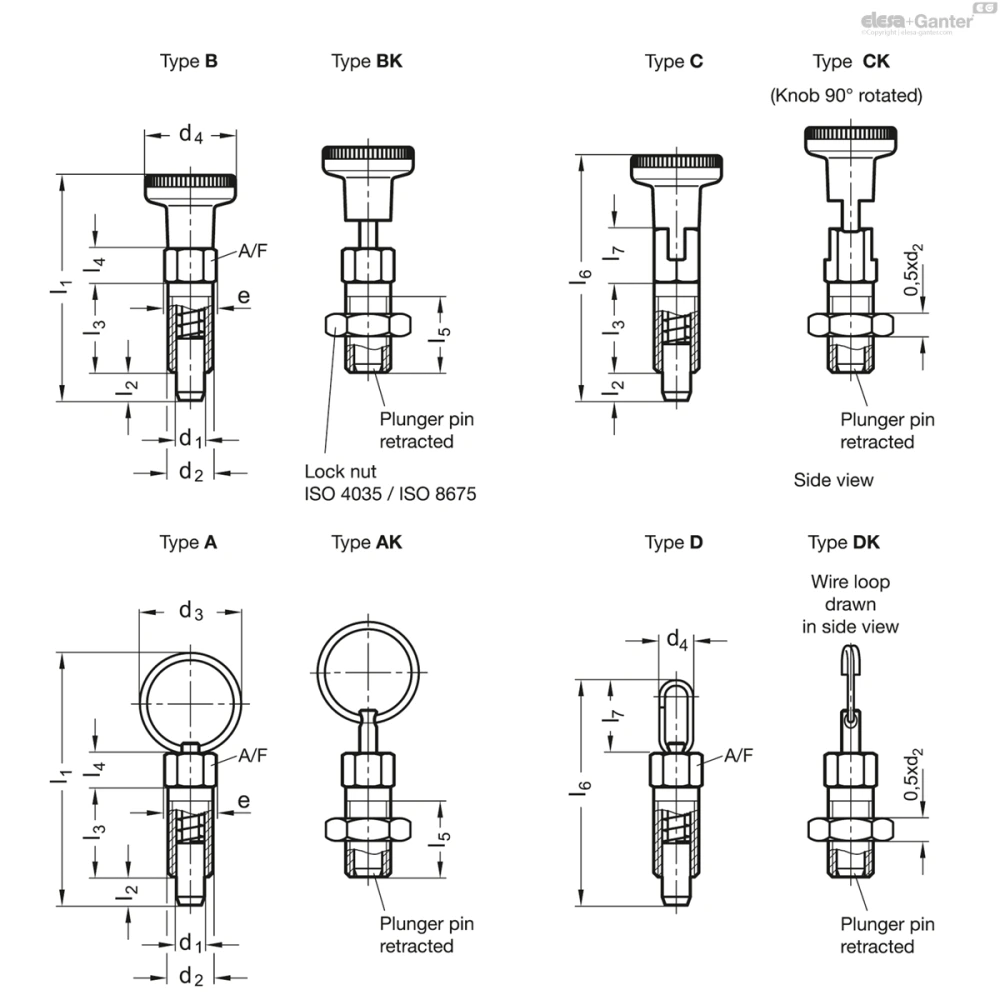

Чертёж GN 717
