Боковые упорные штифты

Подпружиненные боковые упорные штифты GN 715 являются универсальными и практичными элементами для удержания, установки на место и зажима заготовок.

Они исключают дорогостоящие альтернативы, являются компактными и простыми в установке. Для корпуса с насечкой требуется только наличие отверстия с допуском H8.

В наличии имеется подходящий инструмент для простого монтажа GN 715.1 (см. таблицу).

• GN 715.2 Эксцентриковые втулки
• GN 715.1 Монтажные инструменты (см. в таблице № кода)

• Основные допуски по стандартам ISO
• Характеристики пластика

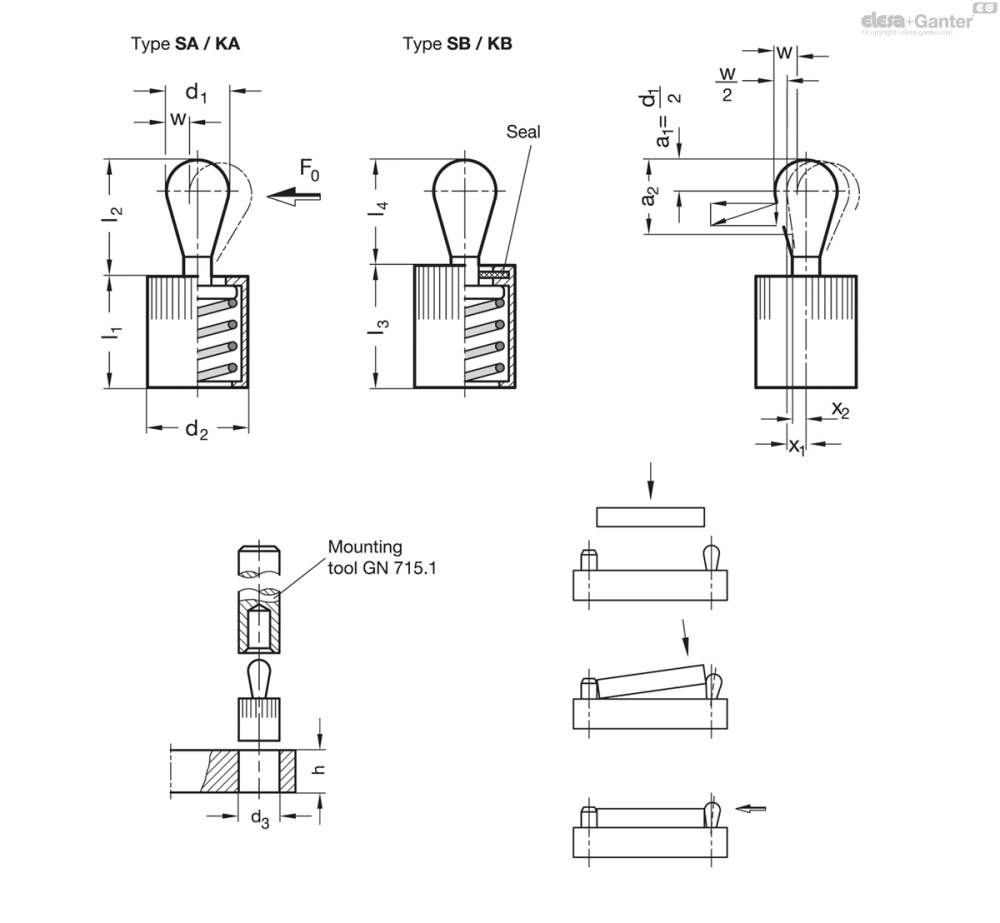

Положение монтажного отверстия обусловлено длиной заготовки l_m плюс смещение отверстия m. Расчёт представлен ниже:

w = максимальный диапазон перемещения упорного штифта

t = высота заготовки

m = смещение отверстия

Случай 1.

Высота заготовки t больше высоты конуса l₃

m = d₁/2 - w/2

Случай 2.

Высота заготовки t меньше высоты конуса l₃

m = d₁/2 - (l₃-t) x 0,123

Если положение монтажного отверстия определено в соответствии с указаниями, полное перемещение бокового упорного штифта будет соответствовать допуску заготовки.

В случае 1 боковая прижимная сила объединяется с направленным вниз вытягиванием, что прижимает заготовку к контактной поверхности.

Для монтажа рекомендуется использование монтажного инструмента GN 715.1 или GN 713.1.

Эксцентриковые втулки GN 715.2 являются вспомогательным монтажным приспособлением для боковых упорных штифтов GN 714 / GN 715. Они обеспечивают регулировку боковых упорных штифтов для получения наилучшего положения зажима, например, для приведения в соответствие бóльших допустимых отклонений заготовки.
