Серия GN 802
GN 802
Шпиндельный узел с шарнирным зажимом
с поворотной стальной упорной подушкой
Шпиндельный узел с шарнирным зажимом
Изображения

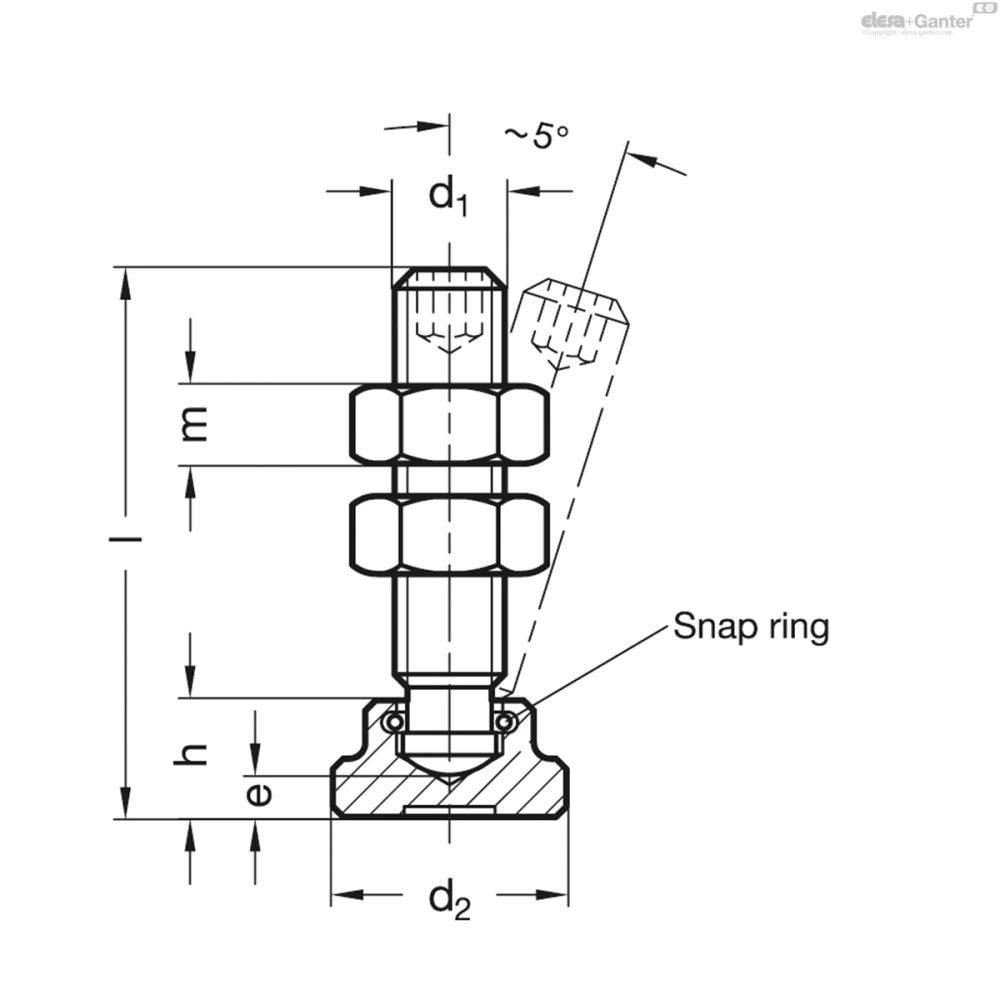

Схемы
GN 802
Таблица моделей — Шпиндельный узел с шарнирным зажимом
| Артикул |
|
|
|
|
|
|
|
В корзину |
|---|---|---|---|---|---|---|---|---|
| GN 802-M5-37 | M 5* | 37 | 14 | - | 10 | 4.7 | 15 | |
| GN 802-M6-32 | M 6 | 32 | 12 | 2.2 | 7 | 5.2 | 15 | |
| GN 802-M6-42 | M 6 | 42 | 12 | 2.2 | 7 | 5.2 | 17 | |
| GN 802-M6-52 | M 6 | 52 | 12 | 2.2 | 7 | 5.2 | 19 | |
| GN 802-M8-38 | M 8 | 38 | 16 | 3 | 9 | 6.8 | 28 | |
| GN 802-M8-48 | M 8 | 48 | 16 | 3 | 9 | 6.8 | 30 | |
| GN 802-M8-63 | M 8 | 63 | 16 | 3 | 9 | 6.8 | 35 | |
| GN 802-M8-83 | M 8 | 83 | 16 | 3 | 9 | 6.8 | 41 | |
| GN 802-M10-44 | M 10 | 44 | 20 | 3.6 | 11 | 8.4 | 53 | |
| GN 802-M10-54 | M 10 | 54 | 20 | 3.6 | 11 | 8.4 | 58 | |
| GN 802-M10-64 | M 10 | 64 | 20 | 3.6 | 11 | 8.4 | 63 | |
| GN 802-M10-84 | M 10 | 84 | 20 | 3.6 | 11 | 8.4 | 72 | |
| GN 802-M12-55 | M 12 | 55 | 25 | 4.5 | 13 | 10.8 | 92 | |
| GN 802-M12-65 | M 12 | 65 | 25 | 4.5 | 13 | 10.8 | 96 | |
| GN 802-M12-85 | M 12 | 85 | 25 | 4.5 | 13 | 10.8 | 110 | |
| GN 802-M12-105 | M 12 | 105 | 25 | 4.5 | 13 | 10.8 | 120 |
Характеристики
Информация
С помощью стопорного кольца в упорной подушке создаётся простое коленно-рычажное соединение между болтом и упорной подушкой.
Две шестигранные гайки входят в комплект заказа.
Вопрос о продукции
Спросите о серии GN 802 — ответим на указанную почту. Вопрос попадёт менеджеру вместе с артикулом, повторять его не нужно.
