Серия GN 7062.10

GN 7062.10

Держатели датчика

для установочных колец GN 7062.1/GN 7072.1, hержавеющая сталь

Держатели датчика

INOX - STAINLESS STEELТехнополимер со вставками из нержавеющей стали или полностью из нержавеющей стали AISI 303, 304 или 316. Отличная коррозионная стойкость для применения в секторах, где правовые нормы требуют обязательного использования коррозионно-стойких материалов, таких как пищевая, химическая и фармацевтическая промышленности, или для использования на открытом воздухе с неблагоприятными условиями окружающей среды. Это относится к сериям, производимым после 22.07.2019 в соответствии с Европейской директивой 2002/95/CE (Ограничение содержания вредных веществ).
Таблица (PDF)

Изображения

GN 7062.10 — Держатели датчика

Схемы

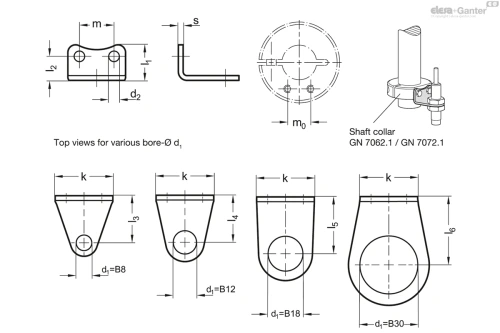

Схема GN 7062.10

GN 7062.10

Таблица моделей — Держатели датчика

Артикул
В корзину
GN 7062.10-B8-14-L 8 B 8 14 3.5 13 9.5 15 - - - 8 2 6
GN 7062.10-B12-14-L 8 B 12 14 3.5 13 9.5 - 19 - - 8 2 8
GN 7062.10-B8-18-L 10 B 8 18 4.5 14.5 10.5 19 - - - 10 2 8
GN 7062.10-B12-18-L 10 B 12 18 4.5 14.5 10.5 - 24.5 - - 10 2 11
GN 7062.10-B18-18-L 10 B 18 18 4.5 14.5 10.5 - - 29.5 - 10 2 14
GN 7062.10-B8-23-L 12 B 8 23 4.5 17 12.5 19 - - - 12 2.5 13
GN 7062.10-B12-23-L 12 B 12 23 4.5 17 12.5 - 24.5 - - 12 2.5 16
GN 7062.10-B18-23-L 12 B 18 23 4.5 17 12.5 - - 29.5 - 12 2.5 20
GN 7062.10-B30-23-L 12 B 30 23 4.5 17 12.5 - - - 35.5 12 2.5 27
GN 7062.10-B8-30-L 18 B 8 30 5.5 18.5 12.5 24.5 - - - 18 2.5 18
GN 7062.10-B12-30-L 18 B 12 30 5.5 18.5 12.5 - 24.5 - - 18 2.5 20
GN 7062.10-B18-30-L 18 B 18 30 5.5 18.5 12.5 - - 29.5 - 18 2.5 24
GN 7062.10-B30-30-L 18 B 30 30 5.5 18.5 12.5 - - - 35.5 18 2.5 31
3D-модель Технические данные (PDF)

Характеристики

Тип

  • Тип L: угловой

Нержавеющая сталь AISI 304

матовая отделка, дробеструйная обработка

Информация

Держатели датчиков GN 7062.10 предназначены для фиксации датчиков, прикреплённых двумя контргайками.

Отверстия d2 соответствуют резьбовым отверстиям в установочных кольцах GN 7062.1  / GN 7072.1 по размеру и обеспечивают аксиальное или радиальное выравнивание положения датчиков.

Техническая информация

Вопрос о продукции

Спросите о серии GN 7062.10 — ответим на указанную почту. Вопрос попадёт менеджеру вместе с артикулом, повторять его не нужно.

Не длиннее 2000 символов

Эти изделия так же могут вас заинтересовать

ANPS — Разрезные установочные кольца

ANPS

Разрезные установочные кольца

Зажимное устройство, технополимер

Разрезные установочные кольца
ANPS-Q — Разрезные установочные хомуты квадратной формы

ANPS-Q

Разрезные установочные хомуты квадратной формы

Зажимное устройство, технополимер

Разрезные установочные хомуты квадратной формы
GN 311 — Регулируемые ручки рычажного типа

GN 311

Регулируемые ручки рычажного типа

Цинк, литьё под давлением, вставка из нержавеющей стали, для установочных колец

Регулируемые ручки рычажного типа
GN 704 — Установочные кольца с быстрым расцеплением

GN 704

Установочные кольца с быстрым расцеплением

Алюминий

Установочные кольца с быстрым расцеплением
GN 705 — Установочные кольцa

GN 705

Установочные кольцa

Сталь / оцинкованный / нержавеющая сталь

Сталь, чернение
GN 705-NI — Установочные кольцa

GN 705-NI

Установочные кольцa

Сталь / оцинкованный / нержавеющая сталь

Нержавеющая сталь
GN 705-ZB — Установочные кольцa

GN 705-ZB

Установочные кольцa

Сталь / оцинкованный / нержавеющая сталь

Оцинкованная сталь
GN 706.2-A4 — Полуразрезные установочные кольца

GN 706.2-A4

Полуразрезные установочные кольца

Сталь / Нержавеющая сталь / Алюминий

Нержавеющая сталь

Артикул модели

GN 7062.10 — Держатели датчика

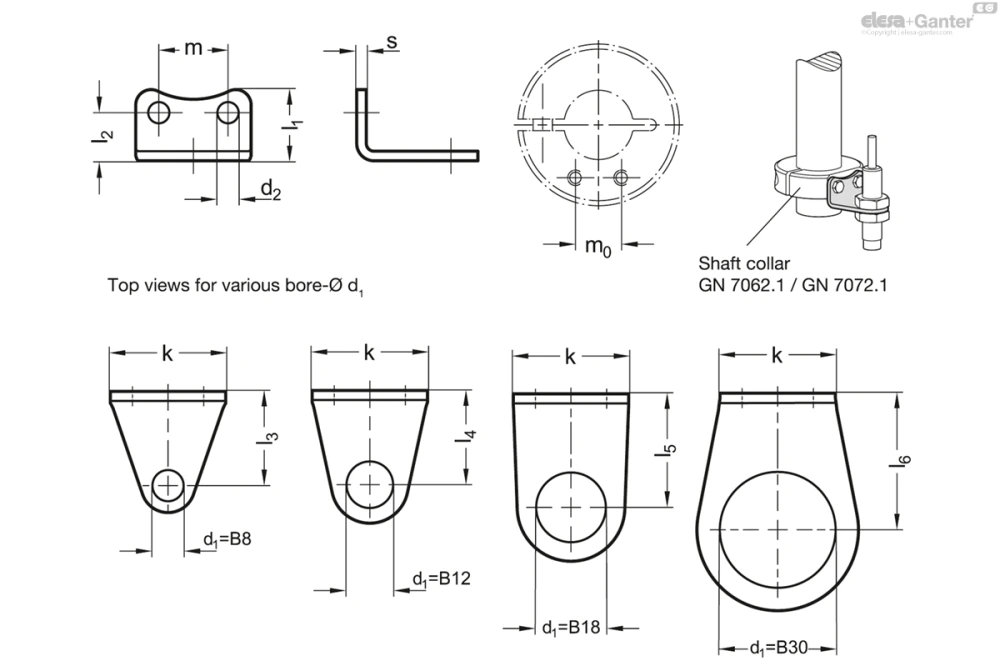

Чертёж GN 7062.10
