Серия GN 7062.1
GN 7062.1
Полуразрезные установочные кольца
Нержавеющая сталь, с резьбовыми отверстиями
Полуразрезные установочные кольца
Изображения

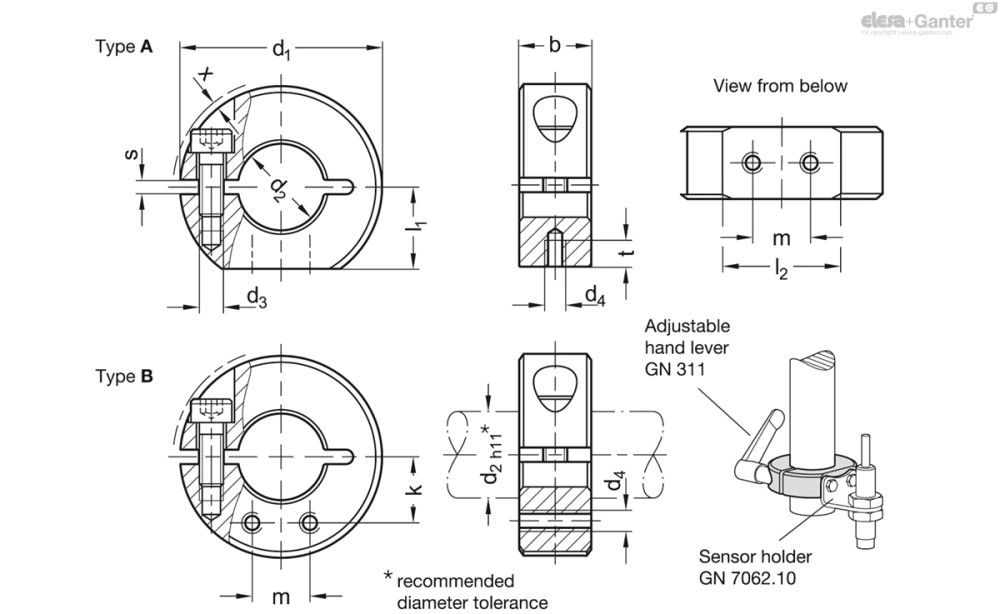

Схемы
GN 7062.1
Таблица моделей — Полуразрезные установочные кольца
| Артикул |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
В корзину |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| GN 7062.1-30-B12-NI-A | 30 | B 12 | 11 | M 4 | M 3 | 13 | 15 | 8 | - | 2.1 | 4 | 0.7 | GN 311-30-M4-12-SW | 38 | |
| GN 7062.1-32-B14-NI-A | 32 | B 14 | 11 | M 4 | M 3 | 14 | 15.5 | 8 | - | 2.1 | 4 | 0.7 | GN 311-30-M4-12-SW | 42 | |
| GN 7062.1-36-B15-NI-A | 36 | B 15 | 13 | M 5 | M 4 | 15 | 19.9 | 10 | - | 2.1 | 5.5 | 1.4 | GN 311-30-M5-13-SW | 68 | |
| GN 7062.1-36-B16-NI-A | 36 | B 16 | 13 | M 5 | M 4 | 15 | 19.9 | 10 | - | 2.1 | 5.5 | 1.4 | GN 311-30-M5-13-SW | 62 | |
| GN 7062.1-42-B18-NI-A | 42 | B 18 | 15 | M 5 | M 4 | 17 | 24.7 | 12 | - | 3 | 5.5 | 0.6 | GN 311-30-M5-15-SW | 91 | |
| GN 7062.1-42-B20-NI-A | 42 | B 20 | 15 | M 5 | M 4 | 17 | 24.7 | 12 | - | 3 | 5.5 | 0.6 | GN 311-30-M5-15-SW | 91 | |
| GN 7062.1-48-B22-NI-A | 48 | B 22 | 15 | M 5 | M 4 | 20 | 26.5 | 12 | - | 3 | 5.5 | 0 | GN 311-45-M5-16-SW | 121 | |
| GN 7062.1-48-B25-NI-A | 48 | B 25 | 15 | M 5 | M 4 | 20 | 26.5 | 12 | - | 3 | 5.5 | 0 | GN 311-45-M5-16-SW | 112 | |
| GN 7062.1-55-B28-NI-A | 55 | B 28 | 15 | M 6 | M 5 | 22.5 | 31.6 | 18 | - | 3 | 7 | 0.5 | GN 311-45-M6-18-SW | 145 | |
| GN 7062.1-55-B30-NI-A | 55 | B 30 | 15 | M 6 | M 5 | 22.5 | 31.6 | 18 | - | 3 | 7 | 0.5 | GN 311-45-M6-18-SW | 141 | |
| GN 7062.1-60-B32-NI-A | 60 | B 32 | 15 | M 6 | M 5 | 25 | 33.2 | 18 | - | 4 | 7 | 0.4 | GN 311-45-M6-19-SW | 184 | |
| GN 7062.1-60-B35-NI-A | 60 | B 35 | 15 | M 6 | M 5 | 25 | 33.2 | 18 | - | 4 | 7 | 0.4 | GN 311-45-M6-19-SW | 156 | |
| GN 7062.1-65-B40-NI-A | 65 | B 40 | 15 | M 6 | M 5 | 27.5 | 34.6 | 18 | - | 4 | 7 | 0.5 | GN 311-45-M6-20-SW | 176 | |
| GN 7062.1-30-B12-NI-B | 30 | B 12 | 11 | M 4 | M 3 | - | - | 8 | 9.7 | 2.1 | - | 0.7 | GN 311-30-M4-12-SW | 39 | |
| GN 7062.1-32-B14-NI-B | 32 | B 14 | 11 | M 4 | M 3 | - | - | 8 | 10.8 | 2.1 | - | 0.7 | GN 311-30-M4-12-SW | 43 | |
| GN 7062.1-36-B15-NI-B | 36 | B 15 | 13 | M 5 | M 4 | - | - | 10 | 11.7 | 2.1 | - | 1.4 | GN 311-30-M5-13-SW | 72 | |
| GN 7062.1-36-B16-NI-B | 36 | B 16 | 13 | M 5 | M 4 | - | - | 10 | 12 | 2.1 | - | 1.4 | GN 311-30-M5-13-SW | 63 | |
| GN 7062.1-42-B18-NI-B | 42 | B 18 | 15 | M 5 | M 4 | - | - | 12 | 13.7 | 3 | - | 0.6 | GN 311-30-M5-15-SW | 99 | |
| GN 7062.1-42-B20-NI-B | 42 | B 20 | 15 | M 5 | M 4 | - | - | 12 | 14.3 | 3 | - | 0.6 | GN 311-30-M5-15-SW | 94 | |
| GN 7062.1-48-B22-NI-B | 48 | B 22 | 15 | M 5 | M 4 | - | - | 12 | 16.4 | 3 | - | 0 | GN 311-45-M5-16-SW | 128 | |
| GN 7062.1-48-B25-NI-B | 48 | B 25 | 15 | M 5 | M 4 | - | - | 12 | 17.2 | 3 | - | 0 | GN 311-45-M5-16-SW | 117 | |
| GN 7062.1-55-B28-NI-B | 55 | B 28 | 15 | M 6 | M 5 | - | - | 18 | 18.7 | 3 | - | 0.5 | GN 311-45-M6-18-SW | 159 | |
| GN 7062.1-55-B30-NI-B | 55 | B 30 | 15 | M 6 | M 5 | - | - | 18 | 19.3 | 3 | - | 0.5 | GN 311-45-M6-18-SW | 149 | |
| GN 7062.1-60-B32-NI-B | 60 | B 32 | 15 | M 6 | M 5 | - | - | 18 | 21.2 | 4 | - | 0.4 | GN 311-45-M6-19-SW | 194 | |
| GN 7062.1-60-B35-NI-B | 60 | B 35 | 15 | M 6 | M 5 | - | - | 18 | 22 | 4 | - | 0.4 | GN 311-45-M6-19-SW | 165 | |
| GN 7062.1-65-B40-NI-B | 65 | B 40 | 15 | M 6 | M 5 | - | - | 18 | 24.7 | 4 | - | 0.5 | GN 311-45-M6-20-SW | 185 |
Характеристики
Типы
- Тип A: резьбовые отверстия, радиальные
- Тип B: резьбовые отверстия, аксиальные
Нержавеющая сталь NI
Спечённая сталь
Винт с головкой под торцевой ключ DIN 912
Нержавеющая сталь AISI 304
Информация
С резьбовыми отверстиями в полуразрезных установочных кольцах GN 7062.1, держатели датчика GN 7062.10 или другие компоненты, например, рычаг переключения или кулачок, могут подсоединяться к валам и осям.
Безопасность и простота их сборки обеспечивается за счет большого прижимного усилия, уменьшающего высоту паза без повреждения поверхности валов и осей.
Резьба d3 для размеров d1 = 30–36 выполнена по всему отверстию; для размеров d1 = 42 и больше как глухое отверстие.
