Штифты стопорные

Из углеродистой либо нержавеющей стали, с рычажком, с фиксацией во втянутом положении либо без фиксации

Стопорные штифты (фиксаторы), сталь

Таблица (PDF)

Исполнения серии GN 7017

GN 7017

Штифты стопорные

Из углеродистой либо нержавеющей стали, с рычажком, с фиксацией во втянутом положении либо без фиксации

GN 7017-NI

Штифты стопорные

Из углеродистой либо нержавеющей стали, с рычажком, с фиксацией во втянутом положении либо без фиксации

GN 7017

Таблица моделей — Штифты стопорные

Артикул	d_1Bore+0.03/+0.08 Pin h11	d₂	d₃	e	l₁	l_2min.	l₃	l₄	l_5min.	A/F	Макс. момент затяжки в Н·м	Пружинная нагрузка в Н≈ начальная	Пружинная нагрузка в Н≈ конечная	Вес (г)
GN 7017-4-M6-B-ST	4	M 6	2.5	6.9	32	9.5	20	2.5	16	6	1.6	3	10	7
GN 7017-4-M6-BK-ST	4	M 6	2.5	6.9	32	9.5	20	2.5	16	6	1.6	3	10	9
GN 7017-4-M6-C-ST	4	M 6	2.5	6.9	32	9.5	20	2.5	16	6	1.6	3	10	6
GN 7017-4-M6-CK-ST	4	M 6	2.5	6.9	32	9.5	20	2.5	16	6	1.6	3	10	8
GN 7017-5-M8-B-ST	5	M 8	3	9.2	42	12	27	3.1	19.5	8	4.5	3.5	13.5	15
GN 7017-5-M8-BK-ST	5	M 8	3	9.2	42	12	27	3.1	19.5	8	4.5	3.5	13.5	18
GN 7017-5-M8-C-ST	5	M 8	3	9.2	42	12	27	3.1	19.5	8	4.5	3.5	13.5	14
GN 7017-5-M8-CK-ST	5	M 8	3	9.2	42	12	27	3.1	19.5	8	4.5	3.5	13.5	17
GN 7017-6-M10-B-ST	6	M 10	3.5	11.5	51	14	33.5	3.7	24	10	10	4	16	29
GN 7017-6-M10-BK-ST	6	M 10	3.5	11.5	51	14	33.5	3.7	24	10	10	4	16	34
GN 7017-6-M10-C-ST	6	M 10	3.5	11.5	51	14	33.5	3.7	24	10	10	4	16	26
GN 7017-6-M10-CK-ST	6	M 10	3.5	11.5	51	14	33.5	3.7	24	10	10	4	16	31
GN 7017-8-M12-B-ST	8	M 12	5	13.8	54	19	31.8	4.3	32	12	13	4	22	47
GN 7017-8-M12-BK-ST	8	M 12	5	13.8	54	19	31.8	4.3	32	12	13	4	22	50
GN 7017-8-M12-C-ST	8	M 12	5	13.8	54	19	31.8	4.3	32	12	13	4	22	42
GN 7017-8-M12-CK-ST	8	M 12	5	13.8	54	19	31.8	4.3	32	12	13	4	22	46
GN 7017-10-M16-B-ST	10	M 16	5	19.6	77.5	25	50.5	5	33.5	16	42	4	23	111
GN 7017-10-M16-BK-ST	10	M 16	5	19.6	77.5	25	50.5	5	33.5	16	42	4	23	131
GN 7017-10-M16-C-ST	10	M 16	5	19.6	77.5	25	50.5	5	33.5	16	42	4	23	104
GN 7017-10-M16-CK-ST	10	M 16	5	19.6	77.5	25	50.5	5	33.5	16	42	4	23	124

3D-модель Технические данные (PDF)

Характеристики

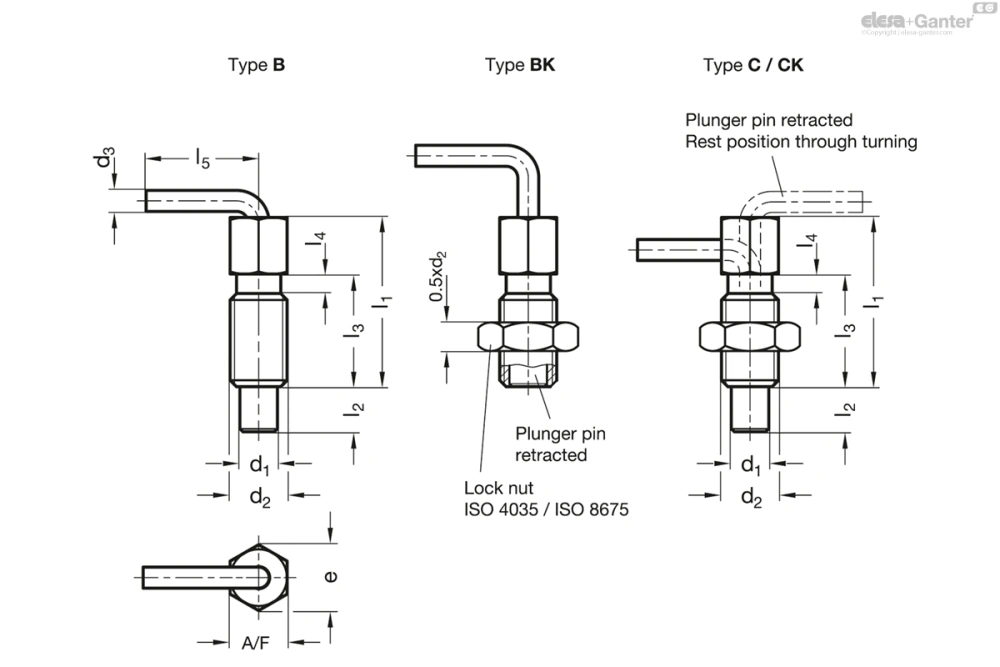

Типы

Тип B: без фиксации в отжатом положении, без контргайки

Тип BK: без фиксации в отжатом положении, с контргайкой

Тип C: с фиксацией в отжатом положении, без контргайки

Тип CK: с фиксацией в отжатом положении, с контргайкой

Вариант из оцинкованной пассивированной (воронёной) стали ST

Вариант исполнения из нержавеющей стали AISI 303 NI

пружина

Нержавеющая сталь AISI 301

Информация

Стопорные штифты GN 7017 приводятся в действие посредством рычага и характеризуются компактными размерами. Универсальность их применения обусловлена предотвращением смещения и ошибок установки при подгонке стопорных отверстий.

Стопорные штифты типа С / CK применяются, когда необходимо, чтобы стержень фиксатора самостоятельно удерживался в оттянутом положении.

При фиксации контргайки во время сборки не следует превышать макс. моменты затяжки, указанные в таблице
