Серия GN 666.5
GN 666.5-E
Трубчатые ручки
Нержавеющая сталь, монтаж с задней стороны
С колпачком из нержавеющей стали
Исполнения серии GN 666.5
Изображения

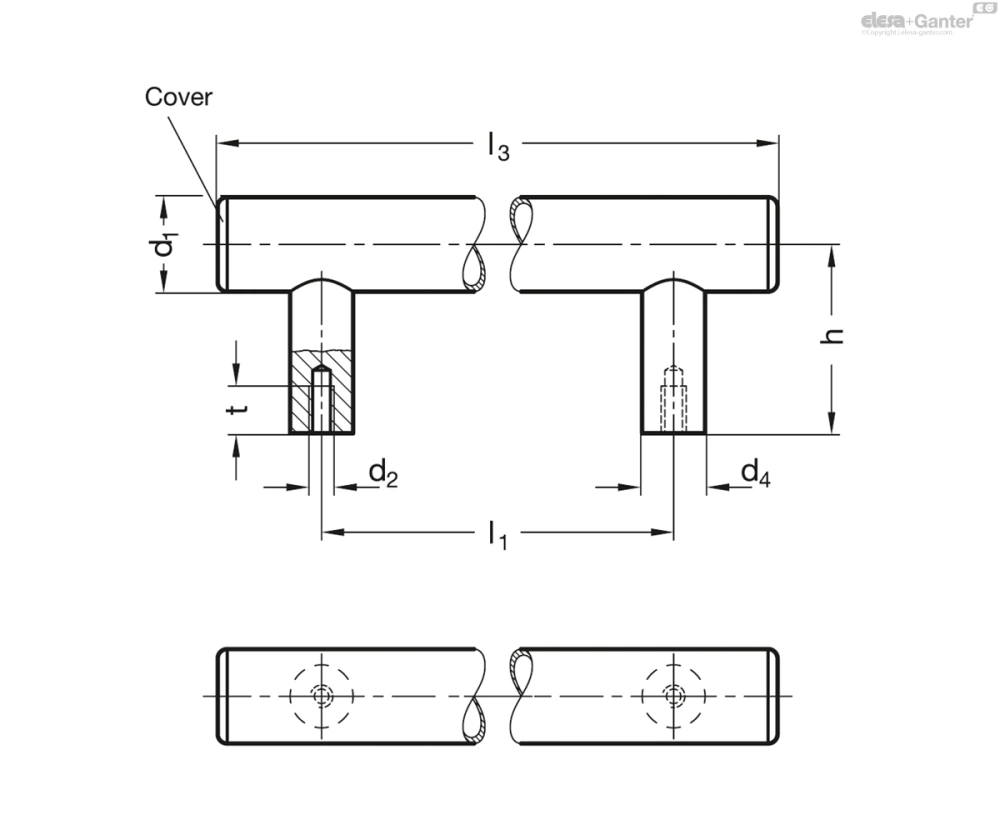

Схемы
GN 666.5-E
Таблица моделей — Трубчатые ручки
| Артикул | d1 |
|
|
d4 | h |
|
t мин. |
|
В корзину |
|---|---|---|---|---|---|---|---|---|---|
| GN 666.5-30-M6-200-E | 30 | M 6 | 200 | 20 | 60 | 265 | 15 | 600 | |
| GN 666.5-30-M6-250-E | 30 | M 6 | 250 | 20 | 60 | 315 | 15 | 616 | |
| GN 666.5-30-M6-300-E | 30 | M 6 | 300 | 20 | 60 | 365 | 15 | 688 | |
| GN 666.5-30-M6-400-E | 30 | M 6 | 400 | 20 | 60 | 465 | 15 | 772 | |
| GN 666.5-30-M6-500-E | 30 | M 6 | 500 | 20 | 60 | 565 | 15 | 885 | |
| GN 666.5-30-M6-600-E | 30 | M 6 | 600 | 20 | 60 | 665 | 15 | 968 | |
| GN 666.5-30-M8-200-E | 30 | M 8 | 200 | 20 | 60 | 265 | 15 | 585 | |
| GN 666.5-30-M8-250-E | 30 | M 8 | 250 | 20 | 60 | 315 | 15 | 620 | |
| GN 666.5-30-M8-300-E | 30 | M 8 | 300 | 20 | 60 | 365 | 15 | 655 | |
| GN 666.5-30-M8-400-E | 30 | M 8 | 400 | 20 | 60 | 465 | 15 | 725 | |
| GN 666.5-30-M8-500-E | 30 | M 8 | 500 | 20 | 60 | 565 | 15 | 800 | |
| GN 666.5-30-M8-600-E | 30 | M 8 | 600 | 20 | 60 | 665 | 15 | 880 |
Характеристики
Типы
- Тип K: с пластиковым колпачком
- Тип E: с колпачком из нержавеющей стали
Трубка ручки
Нержавеющая сталь AISI 304, толщина стенки 1,5 мм
Матовая, блестящая отделка, шлифованная
Опоры ручки
Нержавеющая сталь AISI 304
Матовая, блестящая отделка, шлифованная
Крышки
- Пластик, термопластичный эластомер (TPE)
- Чёрный цвет, матовая отделка для типа K
- Нержавеющая сталь AISI 304 для типа E
Информация
Трубчатые ручки GN 666.5 типа E полностью выполнены из нержавеющей стали А2.
По запросу
- Нестандартные длины
Техническая информация
Схема крепления
Трубчатые ручки GN 666.5 позволяют крепление пары ручек в положении друг против друга. Этот способ может быть использован на дверях (двойная ручка).
Как правило, для этого требуется модификация длины резьбы l4. Входящий в комплект поставки резьбовой штифт DIN 913-M8x25-A2 монтажного стержня должен быть также заменён на более длинный резьбовой штифт.
Ручки с модифицированной длиной резьбы l4 доступны по запросу.
