Серия GN 666.1
GN 666.1-EL
Трубчатые ручки
Трубка, алюминий / нержавеющая сталь, опоры ручки, пластик
Трубка ручки, алюминий, анодирование, естественный цвет
Исполнения серии GN 666.1
GN 666.1-EL
Трубчатые ручки
Трубка, алюминий / нержавеющая сталь, опоры ручки, пластик
GN 666.1-ELG
Трубчатые ручки
Трубка, алюминий / нержавеющая сталь, опоры ручки, пластик
GN 666.1-NG
Трубчатые ручки
Трубка, алюминий / нержавеющая сталь, опоры ручки, пластик
GN 666.1-SW
Трубчатые ручки
Трубка, алюминий / нержавеющая сталь, опоры ручки, пластик
Изображения

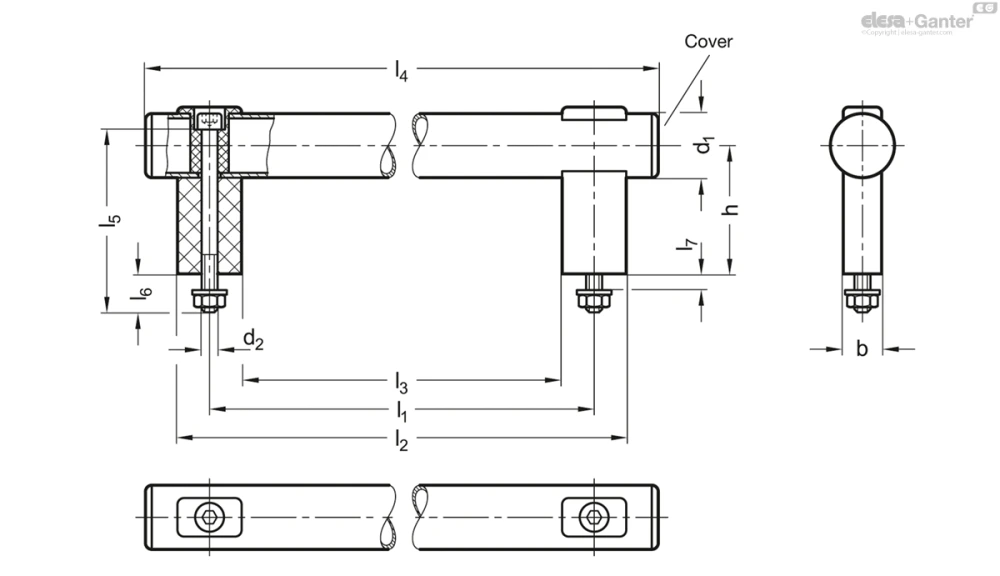

Схемы
GN 666.1-EL
Таблица моделей — Трубчатые ручки
| Артикул | d1 |
|
b | d2 | h |
|
|
|
l5 | l6 | l7max. |
|
В корзину |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| GN 666.1-30-200-EL | 30 | 200 | 18 | M 8 | 60 | 230 | 170 | 265 | 85 | 17 | 8.5 | 250 | |
| GN 666.1-30-250-EL | 30 | 250 | 18 | M 8 | 60 | 280 | 220 | 315 | 85 | 17 | 8.5 | 280 | |
| GN 666.1-30-300-EL | 30 | 300 | 18 | M 8 | 60 | 330 | 270 | 365 | 85 | 17 | 8.5 | 284 | |
| GN 666.1-30-400-EL | 30 | 400 | 18 | M 8 | 60 | 430 | 370 | 465 | 85 | 17 | 8.5 | 360 | |
| GN 666.1-30-500-EL | 30 | 500 | 18 | M 8 | 60 | 530 | 470 | 565 | 85 | 17 | 8.5 | 370 | |
| GN 666.1-30-600-EL | 30 | 600 | 18 | M 8 | 60 | 630 | 570 | 665 | 85 | 17 | 8.5 | 394 |
Характеристики
Трубка ручки
толщина стенок 1,5 mm
- Алюминий
- С пластиковым покрытием
- Чёрный цвет, RAL 9005, текстурированная отделка SW
- Опоры ручки / Заглушка, черный цвет, матовая отделка
- Анодированные, естественный цвет EL
- Опоры ручки / Заглушка, черный цвет, матовая отделка
- анодированное покрытие, естественный цвет ELG
- Опоры ручки / заглушки, светло-серый цвет, матовая отделка
- Нержавеющая сталь AISI 304
- шлифованная, матовая, блестящая отделка NG
- Опоры ручки / Заглушка, черный цвет, матовая отделка
Опоры ручки
Пластик, полиамид (PA)
- Армирование стекловолокном
- Рабочая температура до 100 °C
- Резьбовая втулка, оцинкованная сталь
Колпачки
Пластик, термопластичный эластомер (TPE)
Крепёжный комплект
- Винты с головкой под торцевой ключ ISO 4762
- Оцинкованная сталь
- Чёрный пассивированный для SW / EL / NG
- Синий пассивированный для ELG
- Шестигранные гайки ISO 4032-M8
- Оцинкованная сталь, с голубой пассивацией
- Шайбы DIN 125
- Оцинкованная сталь, с голубой пассивацией
Информация
Благодаря большому разнообразию вариантов и классическому дизайну трубчатые ручки GN 666.1 являются идеальным выбором для многих областей применения.
Крепёжные винты, входящие в комплект поставки, позволяют монтаж с задней стороны или со стороны оператора. Трубчатые ручки GN 666.1 и GN 666 идентичной длины также подходят для двойной установки, например, для раздвижных дверей.
Техническая информация
