Серия GN 648.9
GN 648.9
Шарнирные соединения из нержавеющей стали
Нержавеющая сталь
Шарнирные соединения из нержавеющей стали
Изображения
Схемы

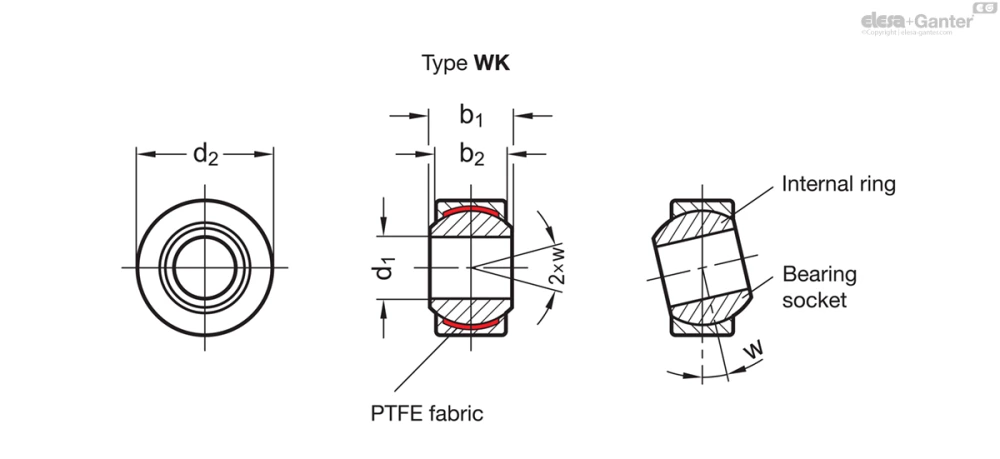

GN 648.9
Таблица моделей — Шарнирные соединения из нержавеющей стали
| Артикул |
|
|
|
|
|
|
В корзину |
|---|---|---|---|---|---|---|---|
| GN 648.9-5-13-WK | 5 | 13 | 8 | 6 | 13° | 6 | |
| GN 648.9-6-16-WK | 6 | 16 | 9 | 6.75 | 13° | 12 | |
| GN 648.9-8-19-WK | 8 | 19 | 12 | 9 | 14 ° | 17 | |
| GN 648.9-10-22-WK | 10 | 22 | 14 | 10.5 | 13° | 20 | |
| GN 648.9-12-26-WK | 12 | 26 | 16 | 12 | 13° | 40 | |
| GN 648.9-14-28-WK | 14 | 28* | 19 | 13.5 | 16 ° | 81 | |
| GN 648.9-16-32-WK | 16 | 32 | 21 | 15 | 15 ° | 77 | |
| GN 648.9-18-35-WK | 18 | 35 | 23 | 16.5 | 15 ° | 110 | |
| GN 648.9-20-40-WK | 20 | 40 | 25 | 18 | 14 ° | 120 | |
| GN 648.9-22-42-WK | 22 | 42 | 28 | 20 | 15 ° | 170 | |
| GN 648.9-25-47-WK | 25 | 47 | 31 | 22 | 15 ° | 250 | |
| GN 648.9-30-55-WK | 30 | 55 | 37 | 25 | 17 ° | 350 |
Характеристики
Тип
Тип WK: нержавеющая сталь – PTFE / нержавеющая сталь, самосмазывающаяся
Пары
Тип WK (самосмазывающийся)
Подшипниковая втулка
Нержавеющая сталь AISI 316Ti
с PTFE-вставкой
Внутреннее кольцо
Нержавеющая сталь AISI 420
закалённая, отшлифованная, отполированная
