Серия GN 648.8
GN 648.8
Шарнирные соединения
Сталь
Шарнирные соединения
Изображения
Схемы

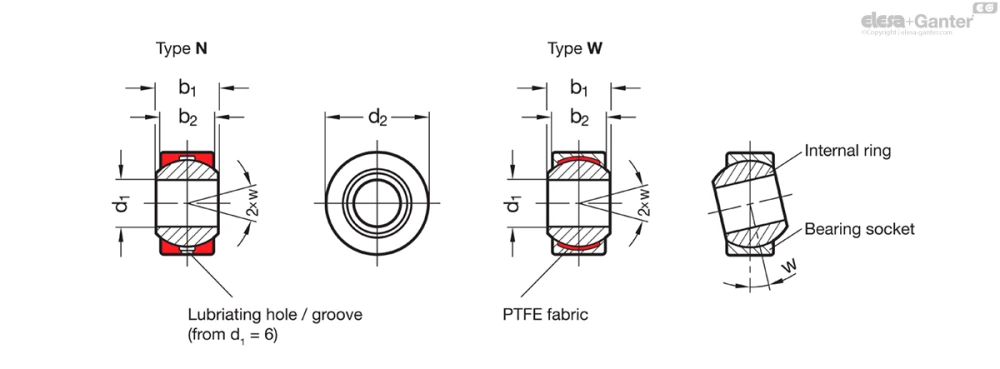

GN 648.8
Таблица моделей — Шарнирные соединения
| Артикул |
|
|
|
|
|
|
В корзину |
|---|---|---|---|---|---|---|---|
| GN 648.8-5-13-N | 5 | 13 | 8 | 6 | 13° | 9 | |
| GN 648.8-5-13-W | 5 | 13 | 8 | 6 | 13° | 9 | |
| GN 648.8-6-16-N | 6 | 16 | 9 | 6.75 | 13° | 13 | |
| GN 648.8-6-16-W | 6 | 16 | 9 | 6.75 | 13° | 12 | |
| GN 648.8-8-19-N | 8 | 19 | 12 | 9 | 14° | 24 | |
| GN 648.8-8-19-W | 8 | 19 | 12 | 9 | 14° | 17 | |
| GN 648.8-10-22-N | 10 | 22 | 14 | 10.5 | 13° | 38 | |
| GN 648.8-10-22-W | 10 | 22 | 14 | 10.5 | 13° | 30 | |
| GN 648.8-12-26-N | 12 | 26 | 16 | 12 | 13° | 59 | |
| GN 648.8-12-26-W | 12 | 26 | 16 | 12 | 13° | 40 | |
| GN 648.8-14-28-N | 14 | 28** | 19 | 13.5 | 16° | 85 | |
| GN 648.8-14-28-W | 14 | 28** | 19 | 13.5 | 16° | 70 | |
| GN 648.8-16-32-N | 16 | 32 | 21 | 15 | 15° | 117 | |
| GN 648.8-16-32-W | 16 | 32 | 21 | 15 | 15° | 77 | |
| GN 648.8-18-35-N | 18 | 35 | 23 | 16.5 | 15° | 155 | |
| GN 648.8-18-35-W | 18 | 35 | 23 | 16.5 | 15° | 100 | |
| GN 648.8-20-40-N | 20 | 40 | 25 | 18 | 14° | 180 | |
| GN 648.8-20-40-W | 20 | 40 | 25 | 18 | 14° | 140 | |
| GN 648.8-22-42-N | 22 | 42 | 28 | 20 | 15° | 268 | |
| GN 648.8-22-42-W | 22 | 42 | 28 | 20 | 15° | 254 | |
| GN 648.8-25-47-N | 25 | 47 | 31 | 22 | 15° | 367 | |
| GN 648.8-25-47-W | 25 | 47 | 31 | 22 | 15° | 230 | |
| GN 648.8-30-55-N | 30 | 55 | 37 | 25 | 17° | 390 | |
| GN 648.8-30-55-W | 30 | 55 | 37 | 25 | 17° | 363 |
Характеристики
Типы (пары)
- Тип N: бронза / сталь, с возможностью смазки
- Тип W: сталь-PTFE / сталь, самосмазывающаяся
Пары
Тип N (с возможностью смазки)
Подшипниковая втулка
Медь, CuSn8
Стальное внутреннее кольцо 100 Cr6
закалённая, отшлифованная, отполированная
Тип W (самосмазывающийся)
Подшипниковая втулка
Оцинкованная сталь
с PTFE-вставкой
Внутреннее кольцо
Сталь, 100Cr6
закалённая, отшлифованная, отполированная
Информация
Техническая информация
