Серия GN 648.2

GN 648.2

Головки шаровых шарниров с резьбовой шпилькой

Сталь

Головки шаровых шарниров с резьбовой шпилькой

Это относится к сериям, производимым после 22.07.2019 в соответствии с Европейской директивой 2002/95/CE (Ограничение содержания вредных веществ).
Таблица (PDF)

Изображения

GN 648.2 — Головки шаровых шарниров с резьбовой шпилькой

Схемы

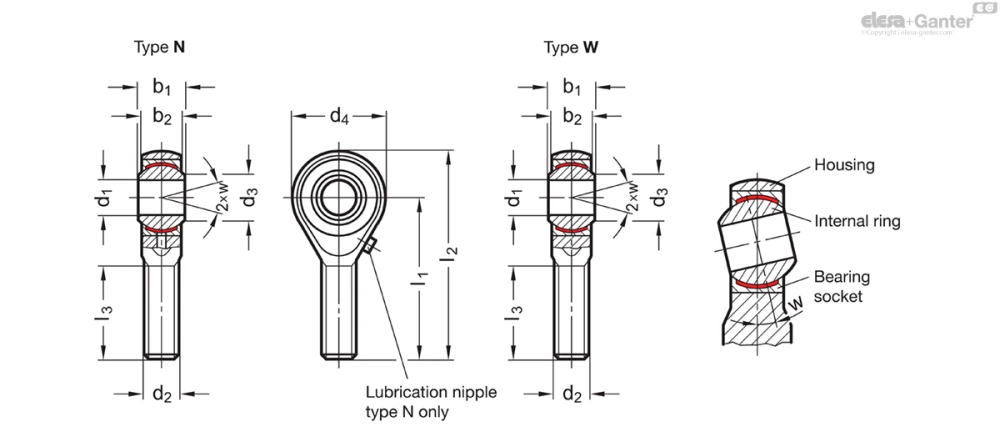

Схема GN 648.2

GN 648.2

Таблица моделей — Головки шаровых шарниров с резьбовой шпилькой

Артикул
В корзину
GN 648.2-5-M5L-N 5 M 5L 8 6 7.7 18 33 42 20 13° 15
GN 648.2-5-M5L-W 5 M 5L 8 6 7.7 18 33 42 20 13° 15
GN 648.2-5-M5-N 5 M 5 8 6 7.7 18 33 42 20 13° 15
GN 648.2-5-M5-W 5 M 5 8 6 7.7 18 33 42 20 13° 15
GN 648.2-6-M6L-N 6 M 6L 9 6.75 8.9 20 36 46 22 13° 20
GN 648.2-6-M6L-W 6 M 6L 9 6.75 8.9 20 36 46 22 13° 20
GN 648.2-6-M6-N 6 M 6 9 6.75 8.9 20 36 46 22 13° 15
GN 648.2-6-M6-W 6 M 6 9 6.75 8.9 20 36 46 22 13° 18
GN 648.2-8-M8L-N 8 M 8L 12 9 10.4 24 42 54 25 14° 40
GN 648.2-8-M8L-W 8 M 8L 12 9 10.4 24 42 54 25 14° 35
GN 648.2-8-M8-N 8 M 8 12 9 10.4 24 42 54 25 14° 40
GN 648.2-8-M8-W 8 M 8 12 9 10.4 24 42 54 25 14° 40
GN 648.2-10-M10L-N 10 M 10L 14 10.5 12.9 28 48 62 29 13° 60
GN 648.2-10-M10L-W 10 M 10L 14 10.5 12.9 28 48 62 29 13° 60
GN 648.2-10-M10-N 10 M 10 14 10.5 12.9 28 48 62 29 13° 60
GN 648.2-10-M10-W 10 M 10 14 10.5 12.9 28 48 62 29 13° 60
GN 648.2-12-M12L-N 12 M 12L 16 12 15.4 32 54 70 33 13° 95
GN 648.2-12-M12L-W 12 M 12L 16 12 15.4 32 54 70 33 13° 90
GN 648.2-12-M12-N 12 M 12 16 12 15.4 32 54 70 33 13° 95
GN 648.2-12-M12-W 12 M 12 16 12 15.4 32 54 70 33 13° 93
GN 648.2-14-M14L-N 14 M 14L 19 13.5 16.8 36 60 78 38 16° 145
GN 648.2-14-M14L-W 14 M 14L 19 13.5 16.8 36 60 78 38 16° 134
GN 648.2-14-M14-N 14 M 14 19 13.5 16.8 36 60 78 38 16° 140
GN 648.2-14-M14-W 14 M 14 19 13.5 16.8 36 60 78 38 16° 135
GN 648.2-16-M16L-N 16 M 16L 21 15 19.3 42 66 87 40 15° 205
GN 648.2-16-M16L-W 16 M 16L 21 15 19.3 42 66 87 40 15° 205
GN 648.2-16-M16-N 16 M 16 21 15 19.3 42 66 87 40 15° 210
GN 648.2-16-M16-W 16 M 16 21 15 19.3 42 66 87 40 15° 199
GN 648.2-18-M18x1,5L-N 18 M 18 x 1.5L 23 16.5 21.8 46 72 95 44 15° 290
GN 648.2-18-M18x1,5L-W 18 M 18 x 1.5L 23 16.5 21.8 46 72 95 44 15° 270
GN 648.2-18-M18x1,5-N 18 M 18 x 1.5 23 16.5 21.8 46 72 95 44 15° 275
GN 648.2-18-M18x1,5-W 18 M 18 x 1.5 23 16.5 21.8 46 72 95 44 15° 270
GN 648.2-20-M20x1,5L-N 20 M 20 x 1.5L 25 18 24.3 50 78 103 47 14° 375
GN 648.2-20-M20x1,5L-W 20 M 20 x 1.5L 25 18 24.3 50 78 103 47 14° 355
GN 648.2-20-M20x1,5-N 20 M 20 x 1.5 25 18 24.3 50 78 103 47 14° 300
GN 648.2-20-M20x1,5-W 20 M 20 x 1.5 25 18 24.3 50 78 103 47 14° 351
GN 648.2-22-M22x1,5L-N 22 M 22 x 1.5L 28 20 25.8 54 84 111 51 15° 475
GN 648.2-22-M22x1,5L-W 22 M 22 x 1.5L 28 20 25.8 54 84 111 51 15° 460
GN 648.2-22-M22x1,5-N 22 M 22 x 1.5 28 20 25.8 54 84 111 51 15° 470
GN 648.2-22-M22x1,5-W 22 M 22 x 1.5 28 20 25.8 54 84 111 51 15° 455
GN 648.2-25-M24x2L-N 25 M 24 x 2L 31 22 29.6 60 94 124 58 15° 620
GN 648.2-25-M24x2L-W 25 M 24 x 2L 31 22 29.6 60 94 124 58 15° 600
GN 648.2-25-M24x2-N 25 M 24 x 2 31 22 29.6 60 94 124 58 15° 615
GN 648.2-25-M24x2-W 25 M 24 x 2 31 22 29.6 60 94 124 58 15° 600
GN 648.2-30-M30x2L-W 30 M 30 x 2L 37 25 34.8 70 110 145 71 17° 900
GN 648.2-30-M30x2-W 30 M 30 x 2 37 25 34.8 70 110 145 71 17° 1020
3D-модель Технические данные (PDF)

Характеристики

Типы (пары)

  • Тип N: медь/сталь, с возможностью смазки
  • Тип W: сталь-PTFE / сталь, самосмазывающаяся

Корпус из стали

  • гальванически оцинкована с голубой пассивацией
  • d1 = от 5 до 12: механически обработанный
  • d1 = от 14 до 25: кованый

Пары

Тип N (с возможностью смазки)

Подшипниковая втулка

Латунь, CuZn40AI1

Внутреннее кольцо

Сталь, 100Cr6

закалённая, отшлифованная, отполированная

Тип W (самосмазывающийся)

Подшипниковая втулка

Оцинкованная сталь

с PTFE-вставкой

Внутреннее кольцо

Сталь, 100Cr6

закалённая, отшлифованная, отполированная

Информация

Головки шаровых шарниров GN 648.2 аналогичны DIN ISO 12240-4, серия K (ранее называвшиеся DIN 648 K).

По запросу

  • узкий вариант исполнения (ISO 12240-1, серия E)

Техническая информация
