Серия GN 617.1
GN 617.1-ST
Штифты стопорные
Сталь / нержавеющая сталь, с фиксацией в отжатом положении (отключаемые)
Сталь с пластиковой ручкой
Исполнения серии GN 617.1
GN 617.1-NI
Штифты стопорные
Сталь / нержавеющая сталь, с фиксацией в отжатом положении (отключаемые)
GN 617.1-ST
Штифты стопорные
Сталь / нержавеющая сталь, с фиксацией в отжатом положении (отключаемые)
GN-617.1-NI
Штифты стопорные
Сталь / нержавеющая сталь, с фиксацией в отжатом положении (отключаемые)
Изображения

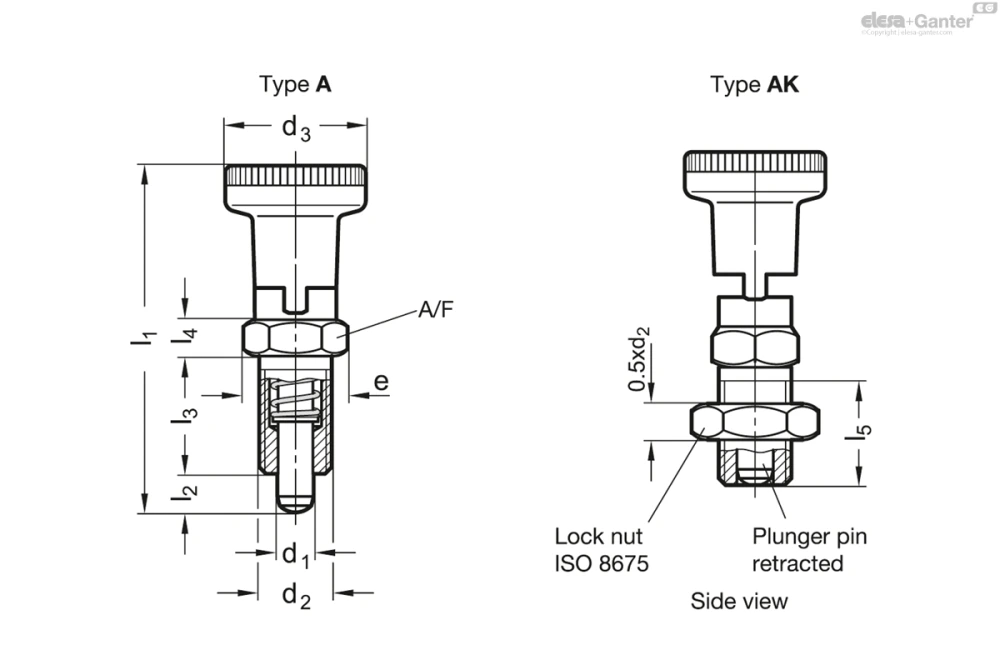

Схемы
GN 617.1-ST
Таблица моделей — Штифты стопорные
| Артикул |
|
|
|
|
|
|
|
|
|
|
|
|
|
В корзину |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| GN 617.1-5-A | 5 | M 10 x 1 | 21 | 13.8 | 51 | 5 | 17 | 5 | 15 | 12 | 7 | 17 | 22 | |
| GN 617.1-6-A | 6 | M 12 x 1.5 | 25 | 16.2 | 61 | 6 | 20 | 6 | 17 | 14 | 9 | 24 | 36 | |
| GN 617.1-8-A | 8 | M 16 x 1.5 | 31 | 21.9 | 75.5 | 7 | 26 | 8 | 23 | 19 | 11 | 30 | 77 | |
| GN 617.1-10-A | 10 | M 20 x 1.5 | 31 | 25.4 | 91 | 10 | 33 | 10 | 30 | 22 | 19 | 45 | 140 | |
| GN 617.1-5-AK | 5 | M 10 x 1 | 21 | 13.8 | 51 | 5 | 17 | 5 | 15 | 12 | 7 | 17 | 25 | |
| GN 617.1-6-AK | 6 | M 12 x 1.5 | 25 | 16.2 | 61 | 6 | 20 | 6 | 17 | 14 | 9 | 24 | 43 | |
| GN 617.1-8-AK | 8 | M 16 x 1.5 | 31 | 21.9 | 75.5 | 7 | 26 | 8 | 23 | 19 | 11 | 30 | 96 | |
| GN 617.1-10-AK | 10 | M 20 x 1.5 | 31 | 25.4 | 91 | 10 | 33 | 10 | 30 | 22 | 19 | 45 | 176 |
Характеристики
Типы
- Тип A: с пластиковой ручкой, без контргайки
- Тип AK: с пластиковой ручкой, с контргайкой
- Тип AN: с ручкой из нержавеющей стали, без контргайки
- Тип AKN: с ручкой из нержавеющей стали, с контргайкой
Вариант исполнения из стали
- чернение
- Штифт из закалённой стали
Вариант исполнения из нержавеющей стали AISI 303 NI
Химически никелированный штифт
Ручка типа A / AK
- Пластик (полиамид PA)
- чёрный цвет, матовая отделка
- не съёмная
Ручка типа AN / AKN
- Нержавеющая сталь AISI 303
- не съёмная
Информация
Стопорные штифты GN 617.1 с фиксацией стержня в отжатом положении применяются в случаях, когда необходимо, чтобы стержень фиксатора самостоятельно удерживался в оттянутом положении. Для отжатия штифта необходимо оттянуть ручку и повернуть её на 90°.
Паз удерживает штифт в этом положении.
Техническая информация
Вопрос о продукции
Спросите о серии GN 617.1-ST — ответим на указанную почту. Вопрос попадёт менеджеру вместе с артикулом, повторять его не нужно.
