Серия GN 617

GN 617

Штифты стопорные

Сталь / нержавеющая сталь, без фиксации в отжатом положении (неотключаемые)

Сталь с пластиковой ручкой

Таблица (PDF)

Исполнения серии GN 617

GN 617

Штифты стопорные

Сталь / нержавеющая сталь, без фиксации в отжатом положении (неотключаемые)

GN 617-NI

Штифты стопорные

Сталь / нержавеющая сталь, без фиксации в отжатом положении (неотключаемые)

GN-617-NI

Штифты стопорные

Сталь / нержавеющая сталь, без фиксации в отжатом положении (неотключаемые)

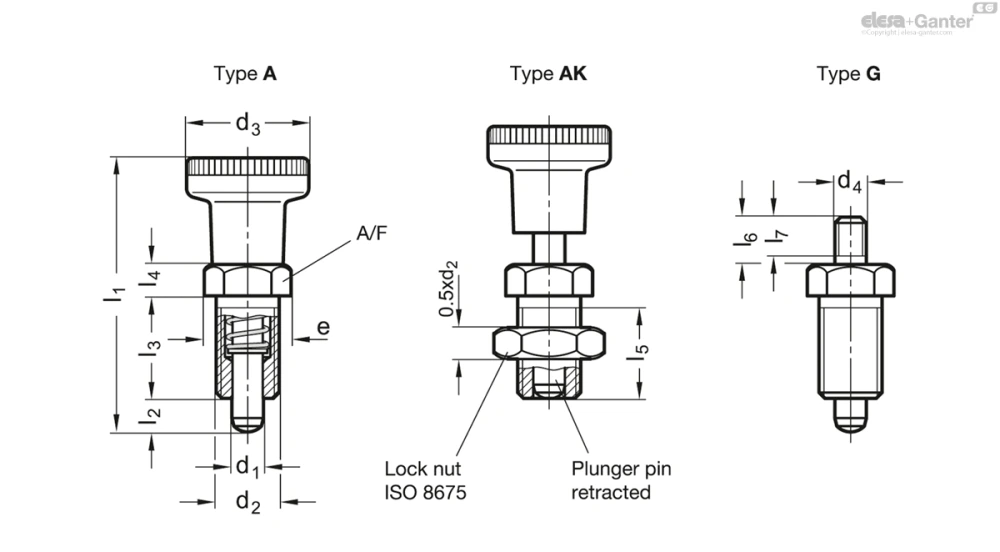

GN 617

Таблица моделей — Штифты стопорные

Артикул	d_1Pin -0.02/-0.05 Bore H7	d₂	d₃	d₄	e	l₁≈	l_2min.	l₃	l₄	l_5min.	l₆	l₈	A/F	Пружинная нагрузка в Н≈ начальная	Пружинная нагрузка в Н≈ конечная	Вес (г)
GN 617-5-A	5	M 10 x 1	21	-	13.8	45	5	17	5	15	-	-	12	7	17	19
GN 617-6-A	6	M 12 x 1.5	25	-	16.2	54.5	6	20	6	17	-	-	14	9	24	32
GN 617-8-A	8	M 16 x 1.5	31	-	21.9	69	8	26	8	23	-	-	19	11	30	70
GN 617-10-A	10	M 20 x 1.5	31	-	25.4	80	10	33	10	30	-	-	22	19	45	117
GN 617-5-AK	5	M 10 x 1	21	-	13.8	45	5	17	5	15	-	-	12	7	17	26
GN 617-6-AK	6	M 12 x 1.5	25	-	16.2	54.5	6	20	6	17	-	-	14	9	24	43
GN 617-8-AK	8	M 16 x 1.5	31	-	21.9	69	8	26	8	23	-	-	19	11	30	88
GN 617-10-AK	10	M 20 x 1.5	31	-	25.4	80	10	33	10	30	-	-	22	19	45	151
GN 617-5-G	5	M 10 x 1	-	M 5	13.8	-	5	17	5	15	6	4.5	12	7	17	14
GN 617-6-G	6	M 12 x 1.5	-	M 6	16.2	-	6	20	6	17	10	8	14	9	24	23
GN 617-8-G	8	M 16 x 1.5	-	M 8	21.9	-	8	26	8	23	12	10	19	11	30	53
GN 617-10-G	10	M 20 x 1.5	-	M 8	25.4	-	10	33	10	30	12	12	22	19	45	98
GN 617-5-GK	5	M 10 x 1	-	M 5	13.8	-	5	17	5	15	6	4.5	12	7	17	23
GN 617-6-GK	6	M 12 x 1.5	-	M 6	16.2	-	6	20	6	17	10	8	14	9	24	35
GN 617-8-GK	8	M 16 x 1.5	-	M 8	21.9	-	8	26	8	23	12	10	19	11	30	73
GN 617-10-GK	10	M 20 x 1.5	-	M 8	25.4	-	10	33	10	30	12	12	22	19	45	134

3D-модель Технические данные (PDF)

Характеристики

Типы

Тип A: с пластиковой ручкой, без контргайки

Тип AK: с пластиковой ручкой, с контргайкой

Тип AN: с ручкой из нержавеющей стали, без контргайки

Тип AKN: с ручкой из нержавеющей стали, с контргайкой

Тип G: с резьбовым стержнем, без контргайки

Тип GK: с резьбовым стержнем, с контргайкой

Вариант исполнения из стали

чернение

Штифт из закалённой стали

Вариант исполнения из нержавеющей стали AISI 303 NI

Химически никелированный штифт

Ручка типа A / AK

Пластик (полиамид PA)

чёрный цвет, матовая отделка

не съёмная

Ручка типа AN / AKN

Нержавеющая сталь AISI 303

не съёмная

Информация

Стопорные штифты GN 617 типа G или GK разработаны для применения в устройствах, где требуются специальные ручки.

Стопорные штифты выполнены таким образом, что штифт, установленный в крайнее положение (пружина "заблокирована"), также может поглощать осевые силы. Для видов применений, где эти силы существенно больше, чем растягивающие силы, применяемые оператором (тип G), дополнительная информация может быть предоставлена по запросу.
