Серия GN 616.2
GN 616.2-KU
Фиксаторы пружинные
Сталь / нержавеющая сталь / пластик, с кольцевым выступом, с шариком, с пазом на лицевой поверхности
Корпус из пластика, шарик из нержавеющей стали
Исполнения серии GN 616.2
GN 616.2-KD
Фиксаторы пружинные
Сталь / нержавеющая сталь / пластик, с кольцевым выступом, с шариком, с пазом на лицевой поверхности
GN 616.2-KU
Фиксаторы пружинные
Сталь / нержавеющая сталь / пластик, с кольцевым выступом, с шариком, с пазом на лицевой поверхности
GN 616.2-NI
Фиксаторы пружинные
Сталь / нержавеющая сталь / пластик, с кольцевым выступом, с шариком, с пазом на лицевой поверхности
GN 616.2-ST
Фиксаторы пружинные
Сталь / нержавеющая сталь / пластик, с кольцевым выступом, с шариком, с пазом на лицевой поверхности
Изображения

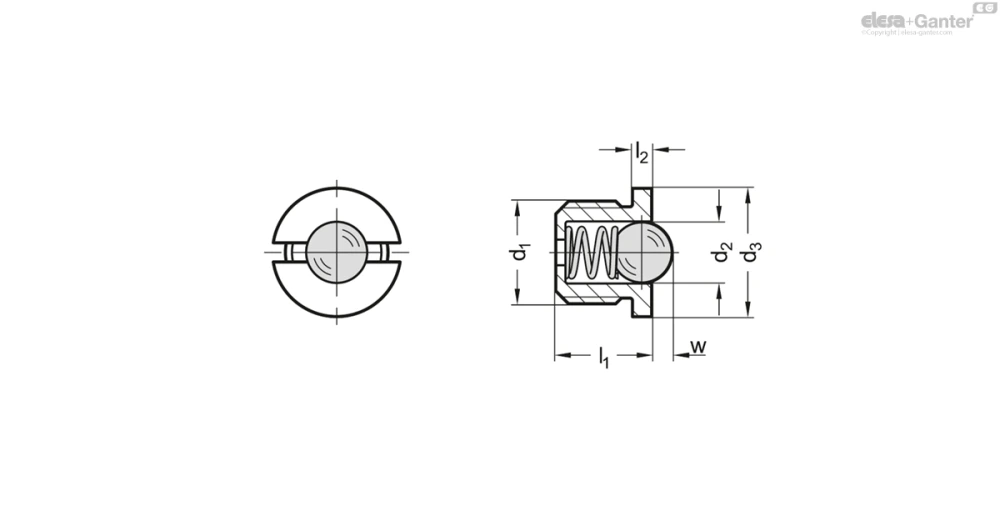

Схемы
GN 616.2-KU
Таблица моделей — Фиксаторы пружинные
| Артикул |
|
|
|
|
|
|
|
|
|
|
В корзину |
|---|---|---|---|---|---|---|---|---|---|---|---|
| GN 616.2-M4-KU | M 4 | 2 | 5.5 | 4 | 0.6 | 0.6 | 2.1 | 3.9 | GN 611.2-M4 | 1 | |
| GN 616.2-M5-KU | M 5 | 3 | 7 | 5 | 0.8 | 0.8 | 3.2 | 4.5 | GN 611.2-M5 | 1 | |
| GN 616.2-M6-KU | M 6 | 3.5 | 8 | 6 | 1 | 1 | 4.1 | 8.7 | GN 611.2-M6 | 1 | |
| GN 616.2-M8-KU | M 8 | 5 | 10 | 7 | 1.5 | 1.6 | 5.7 | 10.2 | GN 611.2-M8 | 1 | |
| GN 616.2-M10-KU | M 10 | 6.5 | 12 | 9 | 1.5 | 1.9 | 9.2 | 17.2 | GN 611.2-M10 | 2 | |
| GN 616.2-M12-KU | M 12 | 8 | 14 | 11.5 | 1.5 | 2.4 | 11.2 | 22.3 | GN 611.2-M12 | 3 |
Характеристики
Типы
- Тип ST: корпус из стали, шарик из нержавеющей стали
- Тип NI: корпус из нержавеющей стали, шарик из нержавеющей стали
- Тип KU: корпус из пластика, шарик из нержавеющей стали
- Тип KD: корпус из пластика, шарик из пластика
Тип ST
- Корпус из стали, чернение
- Шарик из закалённой нержавеющей стали AISI 303
Тип NI
- Корпус из нержавеющей стали AISI 303
- Шарик из закалённой нержавеющей стали AISI 303
Тип KU
- Корпус из пластика, полиацеталь (POM)
- Рабочая температура от -30 °C до +50 °C
- Синий цвет
- Шарик
- Нержавеющая сталь AISI 420C, закалённая
Тип KD
- Корпус из пластика, полиацеталь (POM)
- Рабочая температура от -30 °C до +50 °C
- Синий цвет
- Шарик
- Пластик, полиацеталь (POM), белый цвет
пружина
Нержавеющая сталь AISI 302
Информация
Пружинные фиксаторы GN 616.2 используются для блокировки, а также для нажимно-вытяжных действий.
Паз на стороне шарика используется для ввинчивания в глухие отверстия. В наличии имеется монтажный инструмент GN 611.2 (см. таблицу).
Принадлежности
- GN 611.2 Монтажные инструменты
Техническая информация
Вопрос о продукции
Спросите о серии GN 616.2-KU — ответим на указанную почту. Вопрос попадёт менеджеру вместе с артикулом, повторять его не нужно.
