Серия GN 611
GN 611-LS
Фиксаторы пружинные
Сталь/нержавеющая сталь, удлинённый вариант исполнения , с болтом
Сталь, повышенная нагрузка пружины
Исполнения серии GN 611
GN 611-L
Фиксаторы пружинные
Сталь/нержавеющая сталь, удлинённый вариант исполнения , с болтом
GN 611-LN
Фиксаторы пружинные
Сталь/нержавеющая сталь, удлинённый вариант исполнения , с болтом
GN 611-LS
Фиксаторы пружинные
Сталь/нержавеющая сталь, удлинённый вариант исполнения , с болтом
GN 611-LSN
Фиксаторы пружинные
Сталь/нержавеющая сталь, удлинённый вариант исполнения , с болтом
Изображения

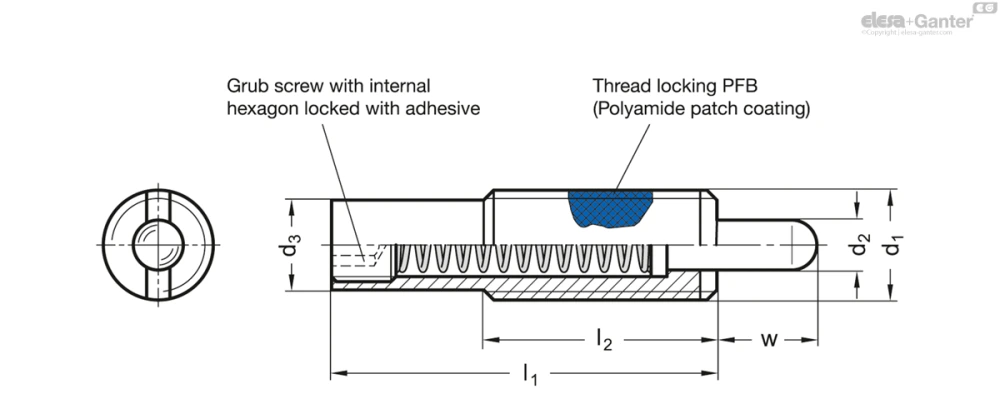

Схемы
GN 611-LS
Таблица моделей — Фиксаторы пружинные
| Артикул |
|
|
|
|
|
|
|
|
|
|
|
В корзину |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| GN 611-M10-8-LS | M 10 | 8 | 4 | 7.8 | 35 | 25 | 3 | 12 | 22 | 611.5-M10 | 13 | |
| GN 611-M12-10-LS | M 12 | 10 | 5.5 | 9.5 | 43 | 35 | 4 | 7 | 46 | 611.5-M12 | 23 | |
| GN 611-M16-10-LS | M 16 | 10 | 8 | 13.4 | 48 | 35 | 6 | 10 | 43 | 611.5-M16 | 42 | |
| GN 611-M16-15-LS | M 16 | 15 | 8 | 13.4 | 58 | 35 | 6 | 10 | 57 | 611.5-M16 | 50 | |
| GN 611-M16-20-LS | M 16 | 20 | 8 | 13.4 | 83 | 35 | 6 | 18 | 72 | 611.5-M16 | 60 | |
| GN 611-M16-25-LS | M 16 | 25 | 8 | 13.4 | 98 | 35 | 6 | 20 | 70 | 611.5-M16 | 78 | |
| GN 611-M16-30-LS | M 16 | 30 | 8 | 13.4 | 98 | 35 | 6 | 20 | 80 | 611.5-M16 | 83 | |
| GN 611-M16-40-LS | M 16 | 40 | 8 | 13.4 | 148 | 35 | 6 | 21 | 113 | 611.5-M16 | 123 | |
| GN 611-M16-50-LS | M 16 | 50 | 8 | 13.4 | 148 | 35 | 6 | 13 | 75 | 611.5-M16 | 120 | |
| GN 611-M24-15-LS | M 24 | 15 | 10 | 19.6 | 60 | 45 | 8 | 40 | 192 | 611.5-M24 | 115 |
Характеристики
Типы
- Тип L: Сталь, стандартная нагрузка пружины
- Тип LS: Сталь, повышенная нагрузка пружины
- Тип LN: Нержавеющая сталь, стандартная нагрузка пружины
- Тип LSN: Нержавеющая сталь, повышенная нагрузка пружины
Тип L / LS
Корпус
Сталь, чернение
Болт
Сталь, чернение
корпус закалённый
Тип LN / LSN
Корпус
Нержавеющая сталь AISI 303
Болт
Нержавеющая сталь AISI 303
азотирование
Нажимная пружина
Сталь
Идентификация типа LS / LSN:
корпус с 2 продольными разметками
Информация
Пружинные фиксаторы GN 611 используются в качестве упоров, для нажимно-вытяжных действий на производстве тонколистового металла, а также в качестве амортизаторов.
Паз на стороне плунжера подходит для устройств с глухими отверстиями. В наличии имеется специальная отвертка GN 611.5 (см. таблицу).
Аксессуары
- Специальные отвёртки GN 611.5 (см. в таблице № кода)
Техническая информация
