Серия GN 611
GN 611-LN
Фиксаторы пружинные
Сталь/нержавеющая сталь, удлинённый вариант исполнения , с болтом
Нержавеющая сталь, стандартная нагрузка пружины
Исполнения серии GN 611
GN 611-L
Фиксаторы пружинные
Сталь/нержавеющая сталь, удлинённый вариант исполнения , с болтом
GN 611-LN
Фиксаторы пружинные
Сталь/нержавеющая сталь, удлинённый вариант исполнения , с болтом
GN 611-LS
Фиксаторы пружинные
Сталь/нержавеющая сталь, удлинённый вариант исполнения , с болтом
GN 611-LSN
Фиксаторы пружинные
Сталь/нержавеющая сталь, удлинённый вариант исполнения , с болтом
Изображения

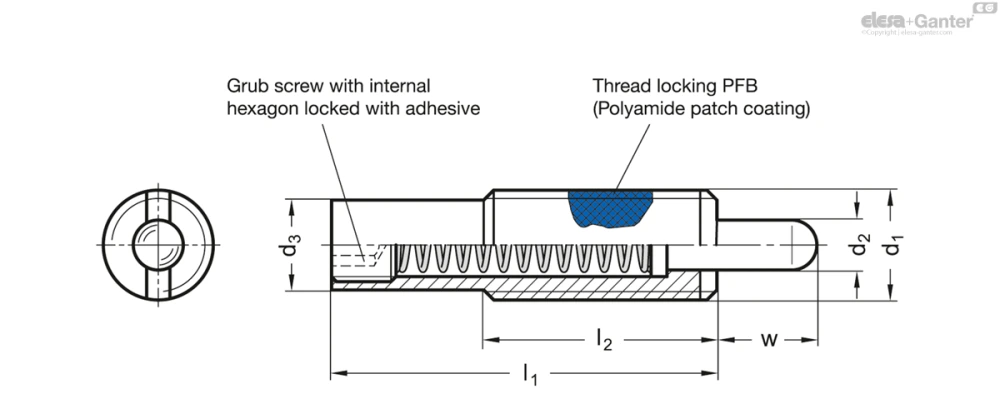

Схемы
GN 611-LN
Таблица моделей — Фиксаторы пружинные
| Артикул |
|
|
|
|
|
|
|
|
|
|
|
В корзину |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| GN 611-M10-8-LN | M 10 | 8 | 4 | 7.8 | 35 | 25 | 3 | 6 | 16 | 611.5-M10 | 13 | |
| GN 611-M12-10-LN | M 12 | 10 | 5.5 | 9.5 | 43 | 35 | 4 | 4 | 18 | 611.5-M12 | 23 | |
| GN 611-M16-10-LN | M 16 | 10 | 8 | 13.4 | 48 | 35 | 6 | 7 | 24 | 611.5-M16 | 47 | |
| GN 611-M16-15-LN | M 16 | 15 | 8 | 13.4 | 58 | 35 | 6 | 9 | 33 | 611.5-M16 | 54 | |
| GN 611-M16-20-LN | M 16 | 20 | 8 | 13.4 | 58 | 35 | 6 | 4 | 23 | 611.5-M16 | 55 | |
| GN 611-M16-25-LN | M 16 | 25 | 8 | 13.4 | 98 | 35 | 6 | 13 | 41 | 611.5-M16 | 82 | |
| GN 611-M16-30-LN | M 16 | 30 | 8 | 13.4 | 98 | 35 | 6 | 13 | 47 | 611.5-M16 | 83 | |
| GN 611-M16-40-LN | M 16 | 40 | 8 | 13.4 | 148 | 35 | 6 | 13 | 63 | 611.5-M16 | 117 | |
| GN 611-M16-50-LN | M 16 | 50 | 8 | 13.4 | 148 | 35 | 6 | 7 | 43 | 611.5-M16 | 118 | |
| GN 611-M24-15-LN | M 24 | 15 | 10 | 19.6 | 60 | 45 | 8 | 14 | 87 | 611.5-M24 | 133 |
Характеристики
Типы
- Тип L: Сталь, стандартная нагрузка пружины
- Тип LS: Сталь, повышенная нагрузка пружины
- Тип LN: Нержавеющая сталь, стандартная нагрузка пружины
- Тип LSN: Нержавеющая сталь, повышенная нагрузка пружины
Тип L / LS
Корпус
Сталь, чернение
Болт
Сталь, чернение
корпус закалённый
Тип LN / LSN
Корпус
Нержавеющая сталь AISI 303
Болт
Нержавеющая сталь AISI 303
азотирование
Нажимная пружина
Сталь
Идентификация типа LS / LSN:
корпус с 2 продольными разметками
Информация
Пружинные фиксаторы GN 611 используются в качестве упоров, для нажимно-вытяжных действий на производстве тонколистового металла, а также в качестве амортизаторов.
Паз на стороне плунжера подходит для устройств с глухими отверстиями. В наличии имеется специальная отвертка GN 611.5 (см. таблицу).
Аксессуары
- Специальные отвёртки GN 611.5 (см. в таблице № кода)
Техническая информация
