Серия GN 610

GN 610-K

Пружинные фиксаторы

Сталь / нержавеющая сталь

Заострённая носовая часть, сталь

Таблица (PDF)

Исполнения серии GN 610

GN 610-H

Пружинные фиксаторы

Сталь / нержавеющая сталь

GN 610-HBN

Пружинные фиксаторы

Сталь / нержавеющая сталь

GN 610-HN

Пружинные фиксаторы

Сталь / нержавеющая сталь

GN 610-K

Пружинные фиксаторы

Сталь / нержавеющая сталь

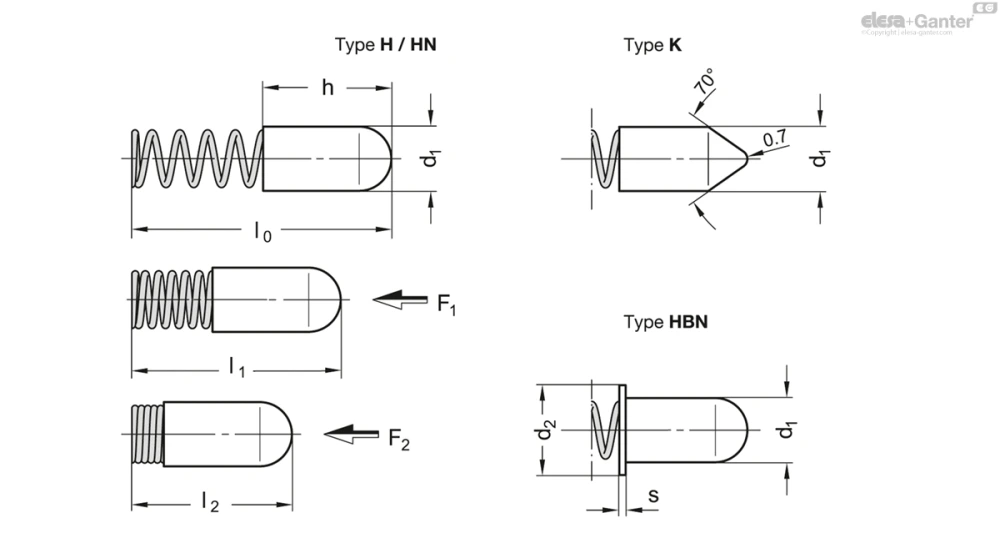

GN 610-K

Таблица моделей — Пружинные фиксаторы

Артикул	d₁±0.05	l₀	h	l₁	l₂	F_1Spring load in N ≈	F_2Spring load in N ≈	Вес (г)
GN 610-2,2-16-K	2.2	16	7.8	12	10.5	2.2	3	1
GN 610-3-11-K	3	11	5	9	6.7	1.6	3.4	1
GN 610-3-16-K	3	16	8.5	13	10.7	4.8	8.4	1

3D-модель Технические данные (PDF)

Характеристики

Типы

Тип H: полусферический, сталь

Тип HN: Полусферический, нержавеющая сталь

Тип HBN: полусферический с кольцевым выступом, нержавеющая сталь

Тип K: заострённая носовая часть, сталь

Корпус

Тип H / K: Сталь, никелированная

Тип HN / HBN: Нержавеющая сталь AISI 305

Нажимная пружина

Нержавеющая сталь AISI 301

Информация

Пружинные фиксаторы GN 610 используются для фиксации и блокировки. Отличительной особенностью является большой ход пружины при компактном размере.

Простого отверстия достаточно для монтажа. Предварительная натяжка и фиксация пружинных фиксаторов должны обеспечиваться посредством противодействия стопору.

Тип HBN имеет кольцевой выступ для предотвращения выскакивания пружинных фиксаторов с передней стороны. Простого ступенчатого отверстия достаточно для монтажа. Деталь фиксируется с задней стороны, например, при помощи пластины или резьбовой шпильки.
