Серия GN 610

GN 610-H

Пружинные фиксаторы

Сталь / нержавеющая сталь

Полусферический, сталь

Таблица (PDF)

Исполнения серии GN 610

GN 610-H

Пружинные фиксаторы

Сталь / нержавеющая сталь

GN 610-HBN

Пружинные фиксаторы

Сталь / нержавеющая сталь

GN 610-HN

Пружинные фиксаторы

Сталь / нержавеющая сталь

GN 610-K

Пружинные фиксаторы

Сталь / нержавеющая сталь

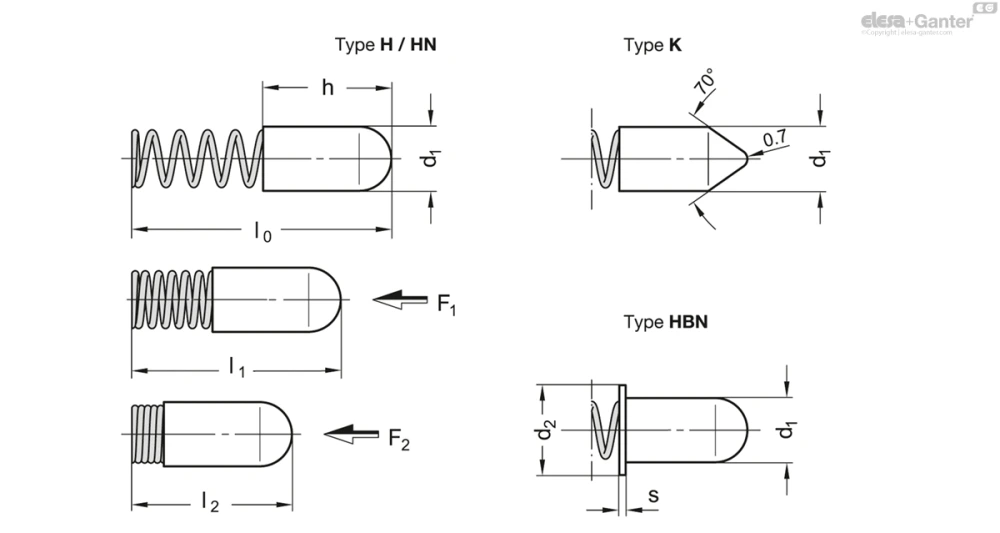

GN 610-H

Таблица моделей — Пружинные фиксаторы

Артикул	d₁±0.05	l₀	h	l₁	l₂	F_1Spring load in N ≈	F_2Spring load in N ≈	Вес (г)
GN 610-2,2-16-H	2.2	16	7.8	12	10.5	2.2	3	1
GN 610-2,6-8-H	2.6	8	3.8	6.5	5.2	1.1	2	1
GN 610-3-12-H	3	12	6	9	8.7	6.2	6.8	1
GN 610-3-16-H	3	16	8.5	13	10.7	4.8	8.4	1
GN 610-3,4-12-H	3.4	12	6	9	7.8	5	7	1
GN 610-3,4-15-H	3.4	15	7.3	12	8.2	5.9	13.3	1
GN 610-4-14-H	4	14	8	12	9	5	12.3	1
GN 610-5-16-H	5	16	8	13	10.4	8	15	1

3D-модель Технические данные (PDF)

Характеристики

Типы

Тип H: полусферический, сталь

Тип HN: Полусферический, нержавеющая сталь

Тип HBN: полусферический с кольцевым выступом, нержавеющая сталь

Тип K: заострённая носовая часть, сталь

Корпус

Тип H / K: Сталь, никелированная

Тип HN / HBN: Нержавеющая сталь AISI 305

Нажимная пружина

Нержавеющая сталь AISI 301

Информация

Пружинные фиксаторы GN 610 используются для фиксации и блокировки. Отличительной особенностью является большой ход пружины при компактном размере.

Простого отверстия достаточно для монтажа. Предварительная натяжка и фиксация пружинных фиксаторов должны обеспечиваться посредством противодействия стопору.

Тип HBN имеет кольцевой выступ для предотвращения выскакивания пружинных фиксаторов с передней стороны. Простого ступенчатого отверстия достаточно для монтажа. Деталь фиксируется с задней стороны, например, при помощи пластины или резьбовой шпильки.
