Серия GN 607.1

GN 607.1-NI

Штифты стопорные

Сталь / нержавеющая сталь, с фиксацией в отжатом положении (отключаемые)

Стопорные штифты (фиксаторы), нержавеющая сталь

Таблица (PDF)

Исполнения серии GN 607.1

GN 607.1

Штифты стопорные

Сталь / нержавеющая сталь, с фиксацией в отжатом положении (отключаемые)

GN 607.1-NI

Штифты стопорные

Сталь / нержавеющая сталь, с фиксацией в отжатом положении (отключаемые)

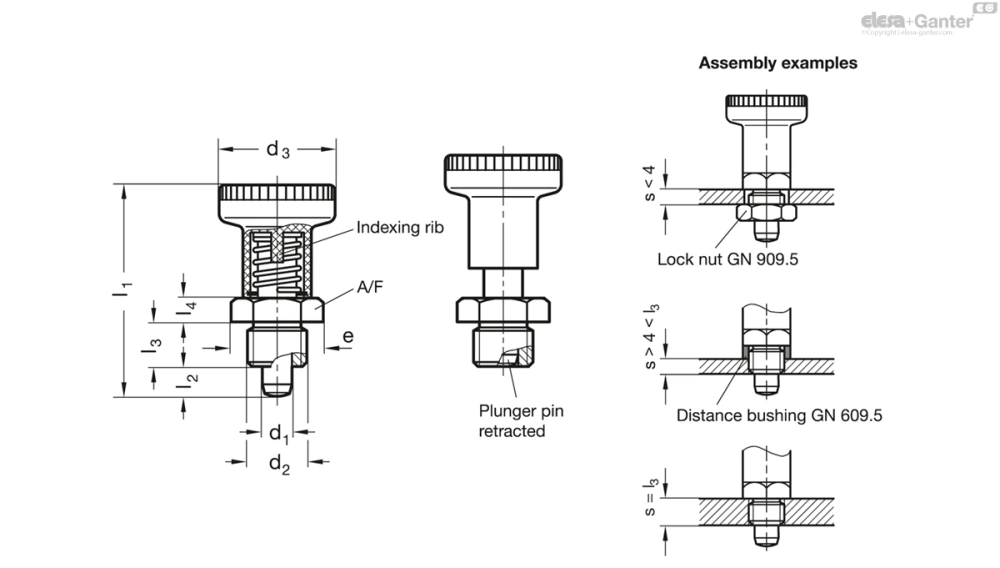

GN 607.1-NI

Таблица моделей — Штифты стопорные

Артикул	d_1Pin -0.02/-0.05 Bore H7	d₂	d₃	e ≈	l₁	l₂±0.5	l₃-0.15	l₄	A/F	Пружинная нагрузка в Н≈ начальная	Пружинная нагрузка в Н≈ конечная	Осевая нагрузка в Н	Вес (г)
GN 607.1-6-A-NI	6	M 12 x 1.5	25	19.6	45	6	10	5	17	9	25	400	34
GN 607.1-8-A-NI	8	M 16 x 1.5	31	21.9	54	8	12	6	19	13	26	500	57
GN 607.1-6-AK-NI	6	M 12 x 1.5	25	19.6	45	6	10	5	17	9	25	400	39
GN 607.1-8-AK-NI	8	M 16 x 1.5	31	21.9	54	8	12	6	19	13	26	500	78

3D-модель Технические данные (PDF)

Характеристики

Типы

Тип A: без контргайки

Тип AK: с контргайкой

Вариант исполнения из стали ST

чернение

Штифт из закалённой стали

Вариант исполнения из нержавеющей стали AISI 303 NI

Химически никелированный штифт

Поворотная ручка

Пластик (полиамид PA)

чёрный цвет, матовая отделка

не съёмная

Информация

Стопорные штифты GN 607.1 с фиксацией стержня в отжатом положении применяются в случаях, когда необходимо, чтобы стержень фиксатора самостоятельно удерживался в оттянутом положении. Для этого необходимо повернуть оттянутую ручку на 90° градусов. Паз удерживает штифт в этом положении.

Стопорные штифты GN 607.1 отличаются своими небольшими размерами. GN 909 / GN 909.5 которые расширяют возможности монтажа. Стопорный выступ является неотъемлемой частью ручки, а значит и обеспечивает безотказную работу в любое время.
