Серия GN 606

GN 606-NI

Винты с шаровым наконечником

Сталь / нержавеющая сталь

Нержавеющая сталь

INOX - STAINLESS STEELТехнополимер со вставками из нержавеющей стали или полностью из нержавеющей стали AISI 303, 304 или 316. Отличная коррозионная стойкость для применения в секторах, где правовые нормы требуют обязательного использования коррозионно-стойких материалов, таких как пищевая, химическая и фармацевтическая промышленности, или для использования на открытом воздухе с неблагоприятными условиями окружающей среды. Это относится к сериям, производимым после 22.07.2019 в соответствии с Европейской директивой 2002/95/CE (Ограничение содержания вредных веществ).
Таблица (PDF)

Исполнения серии GN 606

GN 606

GN 606

Винты с шаровым наконечником

Сталь / нержавеющая сталь
GN 606-NI

GN 606-NI

Винты с шаровым наконечником

Сталь / нержавеющая сталь

Изображения

GN 606-NI — Винты с шаровым наконечником

Схемы

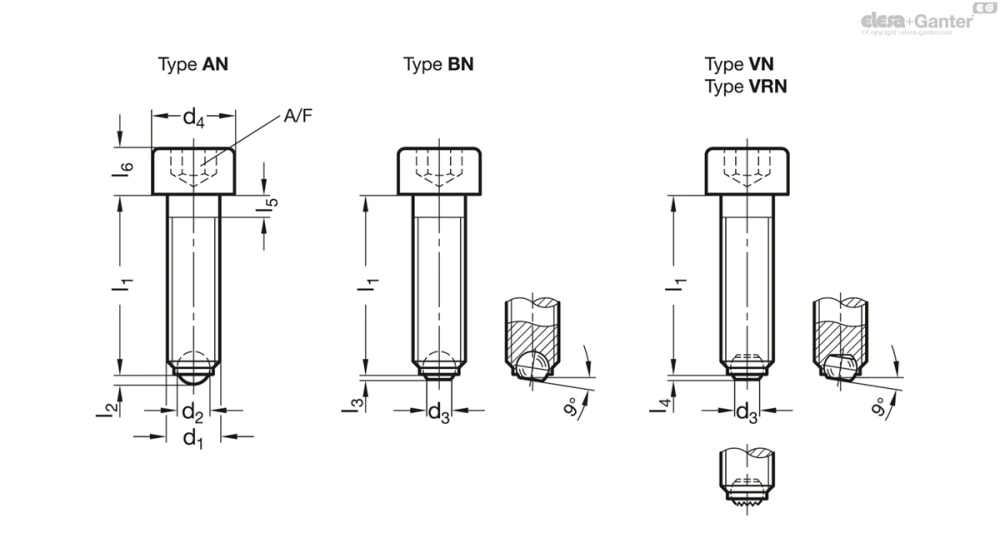

Схема GN 606-NI

GN 606-NI

Таблица моделей — Винты с шаровым наконечником

Артикул
Вес (г) В корзину
GN 606-M4-10-AN M 4 10 2.5 - 7 0.8 - - 2.1 4 3 2040 2
GN 606-M4-12-AN M 4 12 2.5 - 7 0.8 - - 2.1 4 3 2040 2
GN 606-M4-16-AN M 4 16 2.5 - 7 0.8 - - 2.1 4 3 2040 2
GN 606-M4-20-AN M 4 20 2.5 - 7 0.8 - - 2.1 4 3 2040 2
GN 606-M4-25-AN M 4 25 2.5 - 7 0.8 - - 2.1 4 3 2040 3
GN 606-M5-12-AN M 5 12 3 - 8.5 1 - - 2.4 5 4 3000 3
GN 606-M5-16-AN M 5 16 3 - 8.5 1 - - 2.4 5 4 3000 3
GN 606-M5-20-AN M 5 20 3 - 8.5 1 - - 2.4 5 4 3000 4
GN 606-M5-25-AN M 5 25 3 - 8.5 1 - - 2.4 5 4 3000 4
GN 606-M5-30-AN M 5 30 3 - 8.5 1 - - 2.4 5 4 3000 5
GN 606-M6-16-AN M 6 16 4 - 10 1.3 - - 3 6 5 4500 6
GN 606-M6-20-AN M 6 20 4 - 10 1.3 - - 3 6 5 4500 7
GN 606-M6-25-AN M 6 25 4 - 10 1.3 - - 3 6 5 4500 8
GN 606-M6-30-AN M 6 30 4 - 10 1.3 - - 3 6 5 4500 9
GN 606-M6-40-AN M 6 40 4 - 10 1.3 - - 3 6 5 4500 11
GN 606-M8-20-AN M 8 20 5.5 - 13 1.8 - - 3.5 8 6 9000 14
GN 606-M8-30-AN M 8 30 5.5 - 13 1.8 - - 3.5 8 6 9000 20
GN 606-M8-35-AN M 8 35 5.5 - 13 1.8 - - 3.5 8 6 9000 19
GN 606-M8-40-AN M 8 40 5.5 - 13 1.8 - - 3.5 8 6 9000 19
GN 606-M8-50-AN M 8 50 5.5 - 13 1.8 - - 3.5 8 6 9000 25
GN 606-M10-25-AN M 10 25 7 - 16 1.8 - - 4.5 10 8 14400 26
GN 606-M10-30-AN M 10 30 7 - 16 2.3 - - 4.5 10 8 14400 27
GN 606-M10-40-AN M 10 40 7 - 16 2.3 - - 4.5 10 8 14400 32
GN 606-M10-50-AN M 10 50 7 - 16 2.3 - - 4.5 10 8 14400 40
GN 606-M10-60-AN M 10 60 7 - 16 2.3 - - 4.5 10 8 14400 47
GN 606-M12-30-AN M 12 30 8.5 - 18 2.8 - - 5 12 10 18000 40
GN 606-M12-50-AN M 12 50 8.5 - 18 2.8 - - 5 12 10 18000 56
GN 606-M12-80-AN M 12 80 8.5 - 18 2.8 - - 5 12 10 18000 83
GN 606-M16-40-AN M 16 40 12 - 24 4.3 - - 6 16 14 43800 91
GN 606-M16-60-AN M 16 60 12 - 24 4.3 - - 6 16 14 43800 119
GN 606-M16-80-AN M 16 80 12 - 24 4.3 - - 6 16 14 43800 154
GN 606-M4-10-BN M 4 10 - 2 7 - 0.2 - 2.1 4 3 2040 2
GN 606-M4-12-BN M 4 12 - 2 7 - 0.2 - 2.1 4 3 2040 2
GN 606-M4-16-BN M 4 16 - 2 7 - 0.2 - 2.1 4 3 2040 2
GN 606-M4-20-BN M 4 20 - 2 7 - 0.2 - 2.1 4 3 2040 2
GN 606-M4-25-BN M 4 25 - 2 7 - 0.2 - 2.1 4 3 2040 3
GN 606-M5-12-BN M 5 12 - 2.5 8.5 - 0.4 - 2.4 5 4 3000 3
GN 606-M5-16-BN M 5 16 - 2.5 8.5 - 0.4 - 2.4 5 4 3000 3
GN 606-M5-20-BN M 5 20 - 2.5 8.5 - 0.4 - 2.4 5 4 3000 4
GN 606-M5-25-BN M 5 25 - 2.5 8.5 - 0.4 - 2.4 5 4 3000 4
GN 606-M5-30-BN M 5 30 - 2.5 8.5 - 0.4 - 2.4 5 4 3000 5
GN 606-M6-16-BN M 6 16 - 3.2 10 - 0.6 - 3 6 5 4500 6
GN 606-M6-20-BN M 6 20 - 3.2 10 - 0.6 - 3 6 5 4500 7
GN 606-M6-25-BN M 6 25 - 3.2 10 - 0.6 - 3 6 5 4500 8
GN 606-M6-30-BN M 6 30 - 3.2 10 - 0.6 - 3 6 5 4500 9
GN 606-M6-40-BN M 6 40 - 3.2 10 - 0.6 - 3 6 5 4500 11
GN 606-M8-20-BN M 8 20 - 4.5 13 - 0.8 - 3.5 8 6 9000 10
GN 606-M8-30-BN M 8 30 - 4.5 13 - 0.8 - 3.5 8 6 9000 15
GN 606-M8-35-BN M 8 35 - 4.5 13 - 0.8 - 3.5 8 6 9000 17
GN 606-M8-40-BN M 8 40 - 4.5 13 - 0.8 - 3.5 8 6 9000 18
GN 606-M8-50-BN M 8 50 - 4.5 13 - 0.8 - 3.5 8 6 9000 23
GN 606-M10-25-BN M 10 25 - 6 16 - 0.8 - 4.5 10 8 14400 25
GN 606-M10-30-BN M 10 30 - 6 16 - 0.8 - 4.5 10 8 14400 20
GN 606-M10-40-BN M 10 40 - 6 16 - 0.8 - 4.5 10 8 14400 31
GN 606-M10-50-BN M 10 50 - 6 16 - 0.8 - 4.5 10 8 14400 37
GN 606-M10-60-BN M 10 60 - 6 16 - 0.8 - 4.5 10 8 14400 44
GN 606-M12-30-BN M 12 30 - 7.2 18 - - - 5 12 10 18000 38
GN 606-M12-50-BN M 12 50 - 7.2 18 - - - 5 12 10 18000 54
GN 606-M12-80-BN M 12 80 - 7.2 18 - - - 5 12 10 18000 80
GN 606-M16-40-BN M 16 40 - 10.7 24 - - - 6 16 14 43800 92
GN 606-M16-60-BN M 16 60 - 10.7 24 - - - 6 16 14 43800 123
GN 606-M16-80-BN M 16 80 - 10.7 24 - - - 6 16 14 43800 151
GN 606-M6-16-VN M 6 16 - 3.2 10 - - 0.45 3 6 5 - 6
GN 606-M6-20-VN M 6 20 - 3.2 10 - - 0.45 3 6 5 - 7
GN 606-M6-25-VN M 6 25 - 3.2 10 - - 0.45 3 6 5 - 8
GN 606-M6-30-VN M 6 30 - 3.2 10 - - 0.45 3 6 5 - 9
GN 606-M6-40-VN M 6 40 - 3.2 10 - - 0.45 3 6 5 - 11
GN 606-M8-20-VN M 8 20 - 4.5 13 - - 0.5 3.5 8 6 - 13
GN 606-M8-30-VN M 8 30 - 4.5 13 - - 0.5 3.5 8 6 - 20
GN 606-M8-35-VN M 8 35 - 4.5 13 - - 0.5 3.5 8 6 - 17
GN 606-M8-40-VN M 8 40 - 4.5 13 - - 0.5 3.5 8 6 - 19
GN 606-M8-50-VN M 8 50 - 4.5 13 - - 0.5 3.5 8 6 - 23
GN 606-M10-25-VN M 10 25 - 6 16 - - 0.6 4.5 10 8 - 25
GN 606-M10-30-VN M 10 30 - 6 16 - - 0.6 4.5 10 8 - 26
GN 606-M10-40-VN M 10 40 - 6 16 - - 0.6 4.5 10 8 - 31
GN 606-M10-50-VN M 10 50 - 6 16 - - 0.6 4.5 10 8 - 37
GN 606-M10-60-VN M 10 60 - 6 16 - - 0.6 4.5 10 8 - 44
GN 606-M12-30-VN M 12 30 - 7.2 18 - - 0.75 5 12 10 - 38
GN 606-M12-50-VN M 12 50 - 7.2 18 - - 0.75 5 12 10 - 54
GN 606-M12-80-VN M 12 80 - 7.2 18 - - 0.75 5 12 10 - 80
GN 606-M16-40-VN M 16 40 - 10.7 24 - - 1 6 16 14 - 92
GN 606-M16-60-VN M 16 60 - 10.7 24 - - 1 6 16 14 - 123
GN 606-M16-80-VN M 16 80 - 10.7 24 - - 1 6 16 14 - 153
GN 606-M6-16-VRN M 6 16 - 3.2 10 - - 0.45 3 6 5 - 6
GN 606-M6-20-VRN M 6 20 - 3.2 10 - - 0.45 3 6 5 - 7
GN 606-M6-25-VRN M 6 25 - 3.2 10 - - 0.45 3 6 5 - 8
GN 606-M6-30-VRN M 6 30 - 3.2 10 - - 0.45 3 6 5 - 9
GN 606-M6-40-VRN M 6 40 - 3.2 10 - - 0.45 3 6 5 - 11
GN 606-M8-20-VRN M 8 20 - 4.2 13 - - 0.5 3.5 8 6 - 13
GN 606-M8-30-VRN M 8 30 - 4.2 13 - - 0.5 3.5 8 6 - 20
GN 606-M8-35-VRN M 8 35 - 4.2 13 - - 0.5 3.5 8 6 - 17
GN 606-M8-40-VRN M 8 40 - 4.2 13 - - 0.5 3.5 8 6 - 200
GN 606-M8-50-VRN M 8 50 - 4.2 13 - - 0.5 3.5 8 6 - 23
GN 606-M10-25-VRN M 10 25 - 5.7 16 - - 0.6 4.5 10 8 - 25
GN 606-M10-30-VRN M 10 30 - 5.7 16 - - 0.6 4.5 10 8 - 298
GN 606-M10-40-VRN M 10 40 - 5.7 16 - - 0.6 4.5 10 8 - 31
GN 606-M10-50-VRN M 10 50 - 5.7 16 - - 0.6 4.5 10 8 - 40
GN 606-M10-60-VRN M 10 60 - 5.7 16 - - 0.6 4.5 10 8 - 44
GN 606-M12-30-VRN M 12 30 - 7.2 18 - - 0.75 5 12 10 - 38
GN 606-M12-50-VRN M 12 50 - 7.2 18 - - 0.75 5 12 10 - 54
GN 606-M12-80-VRN M 12 80 - 7.2 18 - - 0.75 5 12 10 - 80
GN 606-M16-40-VRN M 16 40 - 10.7 24 - - 1 6 16 14 - 92
GN 606-M16-60-VRN M 16 60 - 10.7 24 - - 1 6 16 14 - 123
GN 606-M16-80-VRN M 16 80 - 10.7 24 - - 1 6 16 14 - 151
3D-модель Технические данные (PDF)

Характеристики

Вариант исполнения из стали

Типы

  • Тип A: цельносферический шарик
  • Тип B: шарик с плоским срезом
  • Тип V: шарик с плоским срезом, с поворотным ограничителем хода
  • Тип VR: шарик с плоским срезом, с поворотным ограничителем хода, рифлёный

Сталь

  • Класс разрывной прочности 12.9
  • чернение

Шарик

  • закалённый
  • бесцветный

Вариант исполнения из нержавеющей стали

Типы

  • Тип AN: цельносферический шарик
  • Тип BN: шарик с плоским срезом
  • Тип VN: шарик с плоским срезом, с поворотным ограничителем хода
  • Тип VRN: шарик с плоским срезом, с поворотным ограничителем хода, рифлёный

Винт

Нержавеющая сталь AISI 304

Шарик

Нержавеющая сталь AISI 440C

закалённый

Информация

Винты с шаровым наконечником GN 606 с цельносферическим шариком (Тип A / тип AN) используются в видах применения, где требуется шариковый точечный контакт.

Подвижный шарик с плоской гранью (тип B / тип BN) позволяет зажимать или создавать опору непараллельным поверхностям.

Шарик типа V/VN/VR/VRN может поворачиваться максимально на 9° для обеспечения сохранения крепления на плоском участке шарика.

По запросу

  • Винты с шаровым наконечником с пластиковым цельносферическим шариком (Тип AK)

Техническая информация
