Серия GN 606

GN 606

Винты с шаровым наконечником

Сталь / нержавеющая сталь

Сталь

INOX - STAINLESS STEELТехнополимер со вставками из нержавеющей стали или полностью из нержавеющей стали AISI 303, 304 или 316. Отличная коррозионная стойкость для применения в секторах, где правовые нормы требуют обязательного использования коррозионно-стойких материалов, таких как пищевая, химическая и фармацевтическая промышленности, или для использования на открытом воздухе с неблагоприятными условиями окружающей среды. Это относится к сериям, производимым после 22.07.2019 в соответствии с Европейской директивой 2002/95/CE (Ограничение содержания вредных веществ).
Таблица (PDF)

Исполнения серии GN 606

GN 606

GN 606

Винты с шаровым наконечником

Сталь / нержавеющая сталь
GN 606-NI

GN 606-NI

Винты с шаровым наконечником

Сталь / нержавеющая сталь

Изображения

GN 606 — Винты с шаровым наконечником

Схемы

Схема GN 606

GN 606

Таблица моделей — Винты с шаровым наконечником

Артикул
В корзину
GN 606-M4-10-A M 4 10 2.5 - 7 0.8 - - 2.1 4 3 3500 2
GN 606-M4-12-A M 4 12 2.5 - 7 0.8 - - 2.1 4 3 3500 2
GN 606-M4-16-A M 4 16 2.5 - 7 0.8 - - 2.1 4 3 3500 2
GN 606-M4-20-A M 4 20 2.5 - 7 0.8 - - 2.1 4 3 3500 2
GN 606-M4-25-A M 4 25 2.5 - 7 0.8 - - 2.1 4 3 3500 3
GN 606-M5-12-A M 5 12 3 - 8.5 1 - - 2.4 5 4 5000 3
GN 606-M5-16-A M 5 16 3 - 8.5 1 - - 2.4 5 4 5000 3
GN 606-M5-20-A M 5 20 3 - 8.5 1 - - 2.4 5 4 5000 4
GN 606-M5-25-A M 5 25 3 - 8.5 1 - - 2.4 5 4 5000 4
GN 606-M5-30-A M 5 30 3 - 8.5 1 - - 2.4 5 4 5000 5
GN 606-M6-16-A M 6 16 4 - 10 1.3 - - 3 6 5 9000 6
GN 606-M6-20-A M 6 20 4 - 10 1.3 - - 3 6 5 9000 7
GN 606-M6-25-A M 6 25 4 - 10 1.3 - - 3 6 5 9000 8
GN 606-M6-30-A M 6 30 4 - 10 1.3 - - 3 6 5 9000 8
GN 606-M6-40-A M 6 40 4 - 10 1.3 - - 3 6 5 9000 11
GN 606-M8-20-A M 8 20 5.5 - 13 1.8 - - 3.5 8 6 15000 14
GN 606-M8-30-A M 8 30 5.5 - 13 1.8 - - 3.5 8 6 15000 15
GN 606-M8-35-A M 8 35 5.5 - 13 1.8 - - 3.5 8 6 15000 19
GN 606-M8-40-A M 8 40 5.5 - 13 1.8 - - 3.5 8 6 15000 19
GN 606-M8-50-A M 8 50 5.5 - 13 1.8 - - 3.5 8 6 15000 25
GN 606-M10-25-A M 10 25 7 - 16 2.3 - - 4.5 10 8 24000 26
GN 606-M10-30-A M 10 30 7 - 16 2.3 - - 4.5 10 8 24000 26
GN 606-M10-40-A M 10 40 7 - 16 2.3 - - 4.5 10 8 24000 34
GN 606-M10-50-A M 10 50 7 - 16 2.3 - - 4.5 10 8 24000 37
GN 606-M10-60-A M 10 60 7 - 16 2.3 - - 4.5 10 8 24000 45
GN 606-M12-30-A M 12 30 8.5 - 18 2.8 - - 5 12 10 30000 80
GN 606-M12-50-A M 12 50 8.5 - 18 2.8 - - 5 12 10 30000 52
GN 606-M12-80-A M 12 80 8.5 - 18 2.8 - - 5 12 10 30000 74
GN 606-M16-40-A M 16 40 12 - 24 4.3 - - 6 16 14 73000 91
GN 606-M16-60-A M 16 60 12 - 24 4.3 - - 6 16 14 73000 122
GN 606-M16-80-A M 16 80 12 - 24 4.3 - - 6 16 14 73000 154
GN 606-M4-10-B M 4 10 - 2 7 - 0.2 - 2.1 4 3 3500 2
GN 606-M4-12-B M 4 12 - 2 7 - 0.2 - 2.1 4 3 3500 2
GN 606-M4-16-B M 4 16 - 2 7 - 0.2 - 2.1 4 3 3500 2
GN 606-M4-20-B M 4 20 - 2 7 - 0.2 - 2.1 4 3 3500 2
GN 606-M4-25-B M 4 25 - 2 7 - 0.2 - 2.1 4 3 3500 3
GN 606-M5-12-B M 5 12 - 2.5 8.5 - 0.4 - 2.4 5 4 5000 3
GN 606-M5-16-B M 5 16 - 2.5 8.5 - 0.4 - 2.4 5 4 5000 3
GN 606-M5-20-B M 5 20 - 2.5 8.5 - 0.4 - 2.4 5 4 5000 4
GN 606-M5-25-B M 5 25 - 2.5 8.5 - 0.4 - 2.4 5 4 5000 4
GN 606-M5-30-B M 5 30 - 2.5 8.5 - 0.4 - 2.4 5 4 5000 5
GN 606-M6-16-B M 6 16 - 3.2 10 - 0.6 - 3 6 5 9000 6
GN 606-M6-20-B M 6 20 - 3.2 10 - 0.6 - 3 6 5 9000 2
GN 606-M6-25-B M 6 25 - 3.2 10 - 0.6 - 3 6 5 9000 8
GN 606-M6-30-B M 6 30 - 3.2 10 - 0.6 - 3 6 5 9000 9
GN 606-M6-40-B M 6 40 - 3.2 10 - 0.6 - 3 6 5 9000 11
GN 606-M8-20-B M 8 20 - 4.5 13 - 0.8 - 3.5 8 6 15000 14
GN 606-M8-30-B M 8 30 - 4.5 13 - 0.8 - 3.5 8 6 15000 11
GN 606-M8-35-B M 8 35 - 4.5 13 - 0.8 - 3.5 8 6 15000 19
GN 606-M8-40-B M 8 40 - 4.5 13 - 0.8 - 3.5 8 6 15000 19
GN 606-M8-50-B M 8 50 - 4.5 13 - 0.8 - 3.5 8 6 15000 25
GN 606-M10-25-B M 10 25 - 6 16 - 0.8 - 4.5 10 8 24000 26
GN 606-M10-30-B M 10 30 - 6 16 - 0.8 - 4.5 10 8 24000 40
GN 606-M10-40-B M 10 40 - 6 16 - 0.8 - 4.5 10 8 24000 34
GN 606-M10-50-B M 10 50 - 6 16 - 0.8 - 4.5 10 8 24000 36
GN 606-M10-60-B M 10 60 - 6 16 - 0.8 - 4.5 10 8 24000 47
GN 606-M12-30-B M 12 30 - 7.2 18 - 1 - 5 12 10 30000 40
GN 606-M12-50-B M 12 50 - 7.2 18 - 1 - 5 12 10 30000 56
GN 606-M12-80-B M 12 80 - 7.2 18 - 1 - 5 12 10 30000 70
GN 606-M16-40-B M 16 40 - 10.7 24 - 1.3 - 6 16 14 73000 91
GN 606-M16-60-B M 16 60 - 10.7 24 - 1.3 - 6 16 14 73000 122
GN 606-M16-80-B M 16 80 - 10.7 24 - 1.3 - 6 16 14 73000 154
GN 606-M6-16-V M 6 16 - 3.2 10 - - 0.45 3 6 5 - 6
GN 606-M6-20-V M 6 20 - 3.2 10 - - 0.45 3 6 5 - 7
GN 606-M6-25-V M 6 25 - 3.2 10 - - 0.45 3 6 5 - 8
GN 606-M6-30-V M 6 30 - 3.2 10 - - 0.45 3 6 5 - 9
GN 606-M6-40-V M 6 40 - 3.2 10 - - 0.45 3 6 5 - 11
GN 606-M8-20-V M 8 20 - 4.5 13 - - 0.5 3.5 8 6 - 13
GN 606-M8-30-V M 8 30 - 4.5 13 - - 0.5 3.5 8 6 - 15
GN 606-M8-35-V M 8 35 - 4.5 13 - - 0.5 3.5 8 6 - 17
GN 606-M8-40-V M 8 40 - 4.5 13 - - 0.5 3.5 8 6 - 19
GN 606-M8-50-V M 8 50 - 4.5 13 - - 0.5 3.5 8 6 - 23
GN 606-M10-25-V M 10 25 - 6 16 - - 0.6 4.5 10 8 - 25
GN 606-M10-30-V M 10 30 - 6 16 - - 0.6 4.5 10 8 - 26
GN 606-M10-40-V M 10 40 - 6 16 - - 0.6 4.5 10 8 - 31
GN 606-M10-50-V M 10 50 - 6 16 - - 0.6 4.5 10 8 - 38
GN 606-M10-60-V M 10 60 - 6 16 - - 0.6 4.5 10 8 - 44
GN 606-M12-30-V M 12 30 - 7.2 18 - - 0.75 5 12 10 - 38
GN 606-M12-50-V M 12 50 - 7.2 18 - - 0.75 5 12 10 - 54
GN 606-M12-80-V M 12 80 - 7.2 18 - - 0.75 5 12 10 - 80
GN 606-M16-40-V M 16 40 - 10.7 24 - - 1 6 16 14 - 92
GN 606-M16-60-V M 16 60 - 10.7 24 - - 1 6 16 14 - 123
GN 606-M16-80-V M 16 80 - 10.7 24 - - 1 6 16 14 - 151
GN 606-M6-16-VR M 6 16 - 3.2 10 - - 0.45 3 6 5 - 6
GN 606-M6-20-VR M 6 20 - 3.2 10 - - 0.45 3 6 5 - 7
GN 606-M6-25-VR M 6 25 - 3.2 10 - - 0.45 3 6 5 - 8
GN 606-M6-30-VR M 6 30 - 3.2 10 - - 0.45 3 6 5 - 9
GN 606-M6-40-VR M 6 40 - 3.2 10 - - 0.45 3 6 5 - 11
GN 606-M8-20-VR M 8 20 - 4.5 13 - - 0.5 3.5 8 6 - 13
GN 606-M8-30-VR M 8 30 - 4.5 13 - - 0.5 3.5 8 6 - 15
GN 606-M8-35-VR M 8 35 - 4.5 13 - - 0.5 3.5 8 6 - 17
GN 606-M8-40-VR M 8 40 - 4.5 13 - - 0.5 3.5 8 6 - 19
GN 606-M8-50-VR M 8 50 - 4.5 13 - - 0.5 3.5 8 6 - 23
GN 606-M10-25-VR M 10 25 - 6 16 - - 0.6 4.5 10 8 - 25
GN 606-M10-30-VR M 10 30 - 6 16 - - 0.6 4.5 10 8 - 26
GN 606-M10-40-VR M 10 40 - 6 16 - - 0.6 4.5 10 8 - 31
GN 606-M10-50-VR M 10 50 - 6 16 - - 0.6 4.5 10 8 - 37
GN 606-M10-60-VR M 10 60 - 6 16 - - 0.6 4.5 10 8 - 44
GN 606-M12-30-VR M 12 30 - 7.2 18 - - 0.75 5 12 10 - 38
GN 606-M12-50-VR M 12 50 - 7.2 18 - - 0.75 5 12 10 - 54
GN 606-M12-80-VR M 12 80 - 7.2 18 - - 0.75 5 12 10 - 80
GN 606-M16-40-VR M 16 40 - 10.7 24 - - 1 6 16 14 - 92
GN 606-M16-60-VR M 16 60 - 10.7 24 - - 1 6 16 14 - 123
GN 606-M16-80-VR M 16 80 - 10.7 24 - - 1 6 16 14 - 151
3D-модель Технические данные (PDF)

Характеристики

Вариант исполнения из стали

Типы

  • Тип A: цельносферический шарик
  • Тип B: шарик с плоским срезом
  • Тип V: шарик с плоским срезом, с поворотным ограничителем хода
  • Тип VR: шарик с плоским срезом, с поворотным ограничителем хода, рифлёный

Сталь

  • Класс разрывной прочности 12.9
  • чернение

Шарик

  • закалённый
  • бесцветный

Вариант исполнения из нержавеющей стали

Типы

  • Тип AN: цельносферический шарик
  • Тип BN: шарик с плоским срезом
  • Тип VN: шарик с плоским срезом, с поворотным ограничителем хода
  • Тип VRN: шарик с плоским срезом, с поворотным ограничителем хода, рифлёный

Винт

Нержавеющая сталь AISI 304

Шарик

Нержавеющая сталь AISI 440C

закалённый

Информация

Винты с шаровым наконечником GN 606 с цельносферическим шариком (Тип A / тип AN) используются в видах применения, где требуется шариковый точечный контакт.

Подвижный шарик с плоской гранью (тип B / тип BN) позволяет зажимать или создавать опору непараллельным поверхностям.

Шарик типа V/VN/VR/VRN может поворачиваться максимально на 9° для обеспечения сохранения крепления на плоском участке шарика.

По запросу

  • Винты с шаровым наконечником с пластиковым цельносферическим шариком (Тип AK)

Техническая информация

Вопрос о продукции

Спросите о серии GN 606 — ответим на указанную почту. Вопрос попадёт менеджеру вместе с артикулом, повторять его не нужно.

Не длиннее 2000 символов

Эти изделия так же могут вас заинтересовать

DIN 444 — Откидные болты

DIN 444

Откидные болты

Сталь / нержавеющая сталь

Сталь
DIN 444-NI — Откидные болты

DIN 444-NI

Откидные болты

Сталь / нержавеющая сталь

Нержавеющая сталь
DIN 6332 — Установочные винты без головки

DIN 6332

Установочные винты без головки

Сталь / нержавеющая сталь, с упорной накладкой

Чернение
DIN 6332-NI — Установочные винты без головки

DIN 6332-NI

Установочные винты без головки

Сталь / нержавеющая сталь, с упорной накладкой

Нержавеющая сталь
DIN 6332-ZB — Установочные винты без головки

DIN 6332-ZB

Установочные винты без головки

Сталь / нержавеющая сталь, с упорной накладкой

Оцинкованная, воронёная пассивированная
DIN 6379 — Шпильки

DIN 6379

Шпильки

для гаек для Т-образных пазов

Шпильки
GN 14580.5-BN — Винты с головкой под торцевой ключ

GN 14580.5-BN

Винты с головкой под торцевой ключ

Сталь / нержавеющая сталь, с низкопрофильной головкой, с внутренним шестигранником

Сталь
GN 14580.5-NI — Винты с головкой под торцевой ключ

GN 14580.5-NI

Винты с головкой под торцевой ключ

Сталь / нержавеющая сталь, с низкопрофильной головкой, с внутренним шестигранником

Нержавеющая сталь

Артикул модели

GN 606 — Винты с шаровым наконечником

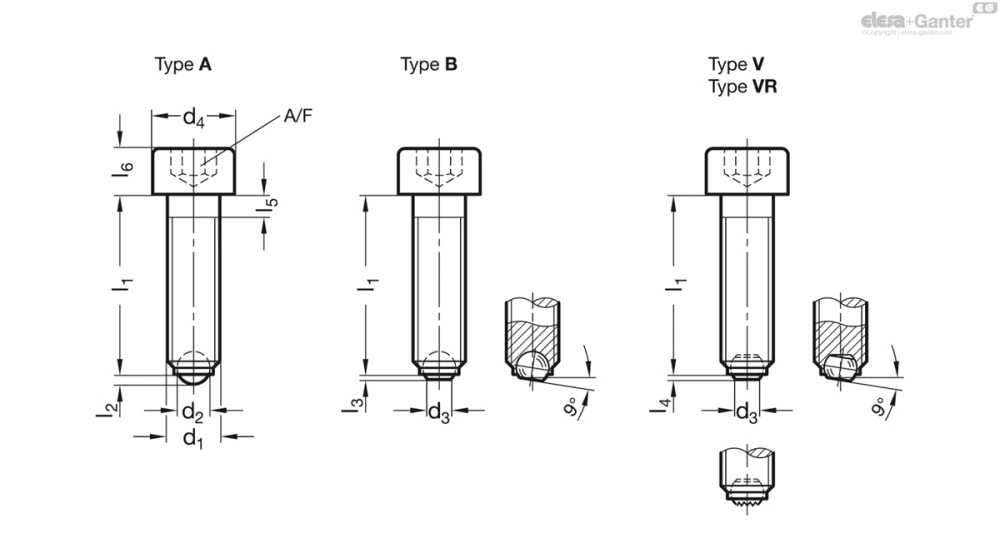

Чертёж GN 606
