Серия GN 558
GN 558-K
Позиционирующие кривошипные рукоятки
Чугун
со шпоночным пазом DIN 6885-2 P9
Исполнения серии GN 558
Изображения

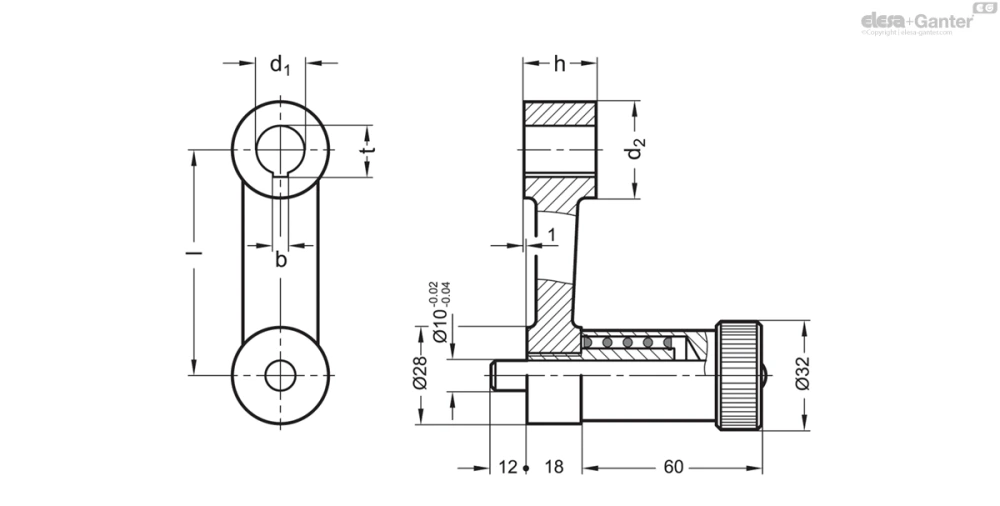

Схемы
GN 558-K
Таблица моделей — Позиционирующие кривошипные рукоятки
| Артикул |
|
|
|
|
|
|
|
В корзину |
|---|---|---|---|---|---|---|---|---|
| GN 558-75-K16 | 75 | 16 | 32 | 24 | 5 | 17.3 | 550 | |
| GN 558-90-K18 | 90 | 18 | 34 | 26 | 6 | 19.7 | 583 | |
| GN 558-110-K20 | 110 | 20 | 36 | 30 | 6 | 21.7 | 690 | |
| GN 558-135-K22 | 135 | 22 | 42 | 32 | 6 | 23.7 | 818 | |
| GN 558-165-K24 | 165 | 24 | 44 | 36 | 8 | 25.7 | 988 |
Характеристики
Коды отверстий
- Вариант исполнения B: без шпоночного паза
- Вариант исполнения K: со шпоночным пазом DIN 6885-2 P9
Корпус
Чугун (GG)
- Механически обработанная втулка, выцвет
- Отшлифованный, обработанный дробеструйной машиной
Ручка
Сталь, чернение
Стопорный штифт
Сталь, закаленная
Информация
Техническая информация
Вопрос о продукции
Спросите о серии GN 558-K — ответим на указанную почту. Вопрос попадёт менеджеру вместе с артикулом, повторять его не нужно.
