Серия GN 5334.13
GN-5334.13
Лепестковые ручки
с защитой от потери
с резьбовым стержнем
Исполнения серии GN 5334.13
Изображения

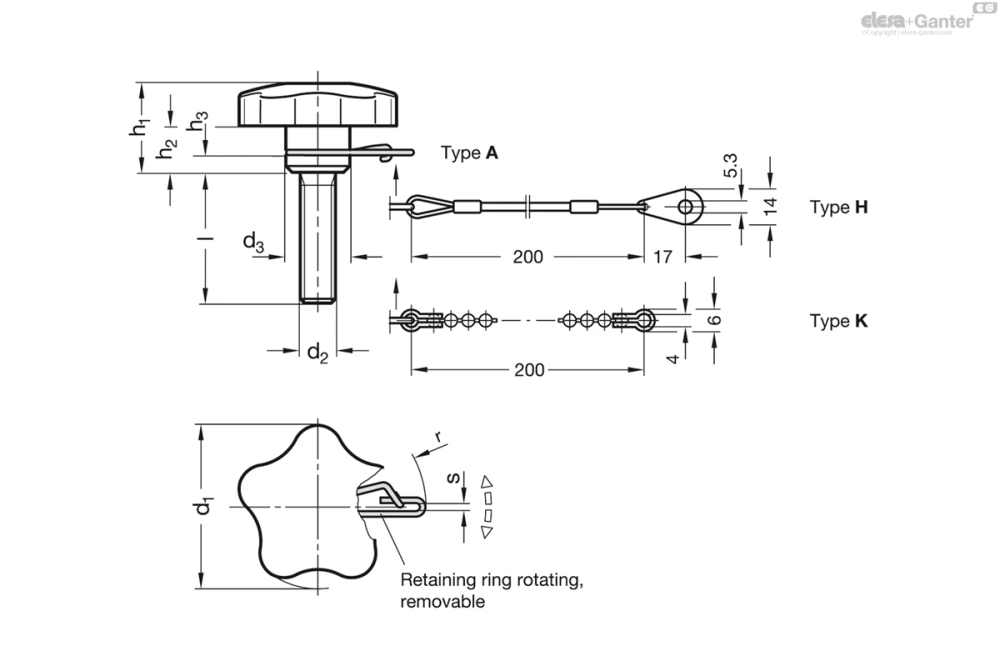

Схемы
GN-5334.13
Таблица моделей — Лепестковые ручки
| Артикул |
|
|
|
|
|
|
|
|
|
В корзину |
|---|---|---|---|---|---|---|---|---|---|---|
| GN 5334.13-40-M8-20-A | 40 | M 8 | 20 | 14 | 24 | 12 | 22.3 | 2.8 | 50 | |
| GN 5334.13-40-M8-20-H | 40 | M 8 | 20 | 14 | 24 | 12 | 22.3 | 2.8 | 57 | |
| GN 5334.13-40-M8-20-K | 40 | M 8 | 20 | 14 | 24 | 12 | 22.3 | 2.8 | 56 | |
| GN 5334.13-40-M8-30-A | 40 | M 8 | 30 | 14 | 24 | 12 | 22.3 | 2.8 | 53 | |
| GN 5334.13-40-M8-30-H | 40 | M 8 | 30 | 14 | 24 | 12 | 22.3 | 2.8 | 59 | |
| GN 5334.13-40-M8-30-K | 40 | M 8 | 30 | 14 | 24 | 12 | 22.3 | 2.8 | 59 | |
| GN 5334.13-40-M8-40-A | 40 | M 8 | 40 | 14 | 24 | 12 | 22.3 | 2.8 | 56 | |
| GN 5334.13-40-M8-40-H | 40 | M 8 | 40 | 14 | 24 | 12 | 22.3 | 2.8 | 62 | |
| GN 5334.13-40-M8-40-K | 40 | M 8 | 40 | 14 | 24 | 12 | 22.3 | 2.8 | 62 | |
| GN 5334.13-50-M10-20-A | 50 | M 10 | 20 | 18 | 30 | 17 | 29.6 | 3.2 | 92 | |
| GN 5334.13-50-M10-20-H | 50 | M 10 | 20 | 18 | 30 | 17 | 29.6 | 3.2 | 98 | |
| GN 5334.13-50-M10-20-K | 50 | M 10 | 20 | 18 | 30 | 17 | 29.6 | 3.2 | 97 | |
| GN 5334.13-50-M10-30-A | 50 | M 10 | 30 | 18 | 30 | 17 | 29.6 | 3.2 | 97 | |
| GN 5334.13-50-M10-30-H | 50 | M 10 | 30 | 18 | 30 | 17 | 29.6 | 3.2 | 104 | |
| GN 5334.13-50-M10-30-K | 50 | M 10 | 30 | 18 | 30 | 17 | 29.6 | 3.2 | 103 | |
| GN 5334.13-50-M10-40-A | 50 | M 10 | 40 | 18 | 30 | 17 | 29.6 | 3.2 | 102 | |
| GN 5334.13-50-M10-40-H | 50 | M 10 | 40 | 18 | 30 | 17 | 29.6 | 3.2 | 109 | |
| GN 5334.13-50-M10-40-K | 50 | M 10 | 40 | 18 | 30 | 17 | 29.6 | 3.2 | 108 | |
| GN 5334.13-60-M12-20-A | 60 | M 12 | 20 | 20 | 38 | 20 | 30.7 | 3.2 | 148 | |
| GN 5334.13-60-M12-20-H | 60 | M 12 | 20 | 20 | 38 | 20 | 30.7 | 3.2 | 155 | |
| GN 5334.13-60-M12-20-K | 60 | M 12 | 20 | 20 | 38 | 20 | 30.7 | 3.2 | 154 | |
| GN 5334.13-60-M12-30-A | 60 | M 12 | 30 | 20 | 38 | 20 | 30.7 | 3.2 | 156 | |
| GN 5334.13-60-M12-30-H | 60 | M 12 | 30 | 20 | 38 | 20 | 30.7 | 3.2 | 163 | |
| GN 5334.13-60-M12-30-K | 60 | M 12 | 30 | 20 | 38 | 20 | 30.7 | 3.2 | 162 | |
| GN 5334.13-60-M12-40-A | 60 | M 12 | 40 | 20 | 38 | 20 | 30.7 | 3.2 | 163 | |
| GN 5334.13-60-M12-40-H | 60 | M 12 | 40 | 20 | 38 | 20 | 30.7 | 3.2 | 170 | |
| GN 5334.13-60-M12-40-K | 60 | M 12 | 40 | 20 | 38 | 20 | 30.7 | 3.2 | 169 | |
| GN 5334.13-60-M12-50-A | 60 | M 12 | 50 | 20 | 38 | 20 | 30.7 | 3.2 | 171 | |
| GN 5334.13-60-M12-50-H | 60 | M 12 | 50 | 20 | 38 | 20 | 30.7 | 3.2 | 177 | |
| GN 5334.13-60-M12-50-K | 60 | M 12 | 50 | 20 | 38 | 20 | 30.7 | 3.2 | 176 |
Характеристики
Типы
- Тип A: только со стопорным кольцом
- Тип H: с удерживающим тросом
- Тип K: с шариковой цепью
Поворотная ручка
Нержавеющая сталь AISI 316L (A4)
Втулка сварная
матовая отделка, дробеструйная обработка
Резьбовая шпилька / втулка
Нержавеющая сталь AISI 304
Стопорное кольцо GN 111.6
Нержавеющая сталь AISI 301
Шариковая цепь GN 111.5 Тип K
Нержавеющая сталь AISI 301
Удерживающий трос GN 111.2 Тип H
Нержавеющая сталь
покрыт прозрачной пластмассой
Информация
Звездообразные рукоятки из нержавеющей стали GN 5334.13 могут надёжно прикрепляться к базовому элементу с помощью шариковой цепи или удерживающего троса.
Звездообразные рукоятки поставляются в собранном виде (со стопорным кольцом и шариковой цепью или удерживающим тросом).
Оригинальный дизайн компании ELESA s.p.a., в настоящее время изделие изготавливается из металла с разрешения компании
По запросу
- Шариковые цепи / удерживающие тросы другой длины
- со спиральным удерживающим тросом GN 111.4
- другие стандарты GN / DIN с защитой от потери
