Серия GN 5334.13
GN 5334.13
Лепестковые ручки
с защитой от потери
со втулкой
Исполнения серии GN 5334.13
Изображения

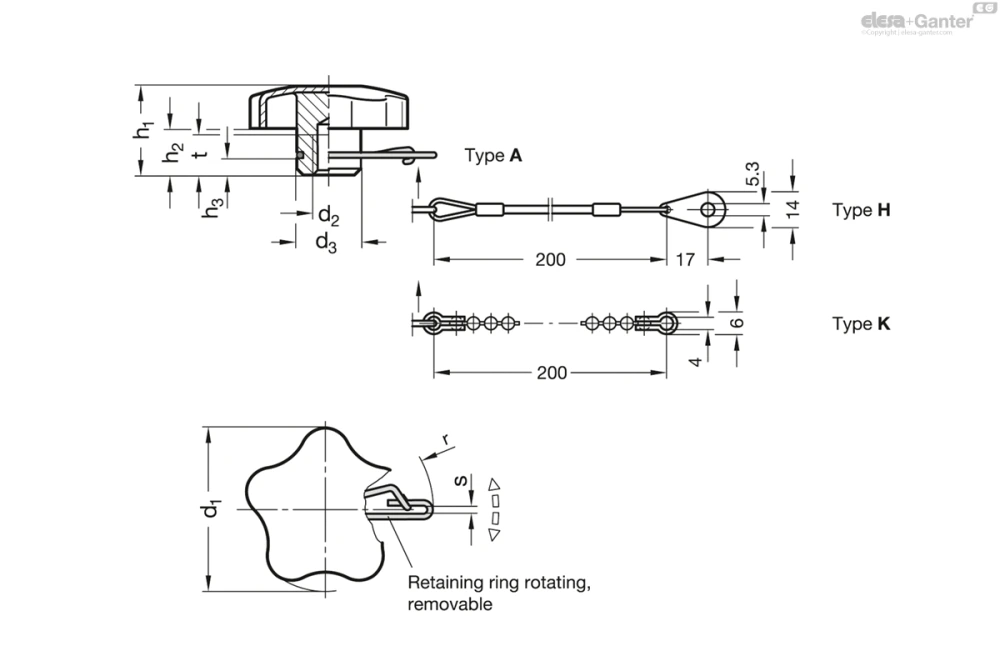

Схемы
GN 5334.13
Таблица моделей — Лепестковые ручки
| Артикул |
|
|
|
|
|
|
|
|
|
|
В корзину |
|---|---|---|---|---|---|---|---|---|---|---|---|
| GN 5334.13-40-M8-A | 40 | M 8 | 14 | 24 | 12 | 3.2 | 22.3 | 2.8 | 15 | 37 | |
| GN 5334.13-40-M8-H | 40 | M 8 | 14 | 24 | 12 | 3.2 | 22.3 | 2.8 | 15 | 43 | |
| GN 5334.13-40-M8-K | 40 | M 8 | 14 | 24 | 12 | 3.2 | 22.3 | 2.8 | 15 | 43 | |
| GN 5334.13-50-M10-A | 50 | M 10 | 18 | 30 | 17 | 3.9 | 29.6 | 3.2 | 18 | 69 | |
| GN 5334.13-50-M10-H | 50 | M 10 | 18 | 30 | 17 | 3.9 | 29.6 | 3.2 | 18 | 76 | |
| GN 5334.13-50-M10-K | 50 | M 10 | 18 | 30 | 17 | 3.9 | 29.6 | 3.2 | 18 | 75 | |
| GN 5334.13-60-M12-A | 60 | M 12 | 20 | 38 | 20 | 3.9 | 30.7 | 3.2 | 22 | 113 | |
| GN 5334.13-60-M12-H | 60 | M 12 | 20 | 38 | 20 | 3.9 | 30.7 | 3.2 | 22 | 120 | |
| GN 5334.13-60-M12-K | 60 | M 12 | 20 | 38 | 20 | 3.9 | 30.7 | 3.2 | 22 | 119 |
Характеристики
Типы
- Тип A: только со стопорным кольцом
- Тип H: с удерживающим тросом
- Тип K: с шариковой цепью
Поворотная ручка
Нержавеющая сталь AISI 316L (A4)
Втулка сварная
матовая отделка, дробеструйная обработка
Резьбовая шпилька / втулка
Нержавеющая сталь AISI 304
Стопорное кольцо GN 111.6
Нержавеющая сталь AISI 301
Шариковая цепь GN 111.5 Тип K
Нержавеющая сталь AISI 301
Удерживающий трос GN 111.2 Тип H
Нержавеющая сталь
покрыт прозрачной пластмассой
Информация
Звездообразные рукоятки из нержавеющей стали GN 5334.13 могут надёжно прикрепляться к базовому элементу с помощью шариковой цепи или удерживающего троса.
Звездообразные рукоятки поставляются в собранном виде (со стопорным кольцом и шариковой цепью или удерживающим тросом).
Оригинальный дизайн компании ELESA s.p.a., в настоящее время изделие изготавливается из металла с разрешения компании
По запросу
- Шариковые цепи / удерживающие тросы другой длины
- со спиральным удерживающим тросом GN 111.4
- другие стандарты GN / DIN с защитой от потери
Техническая информация
Вопрос о продукции
Спросите о серии GN 5334.13 — ответим на указанную почту. Вопрос попадёт менеджеру вместе с артикулом, повторять его не нужно.
