Серия GN 514
GN 514
Пружинные стопоры
Сталь/нержавеющая сталь с кардиоидным изогнутым механизмом (принцип авторучки)
Сталь
Исполнения серии GN 514
Изображения

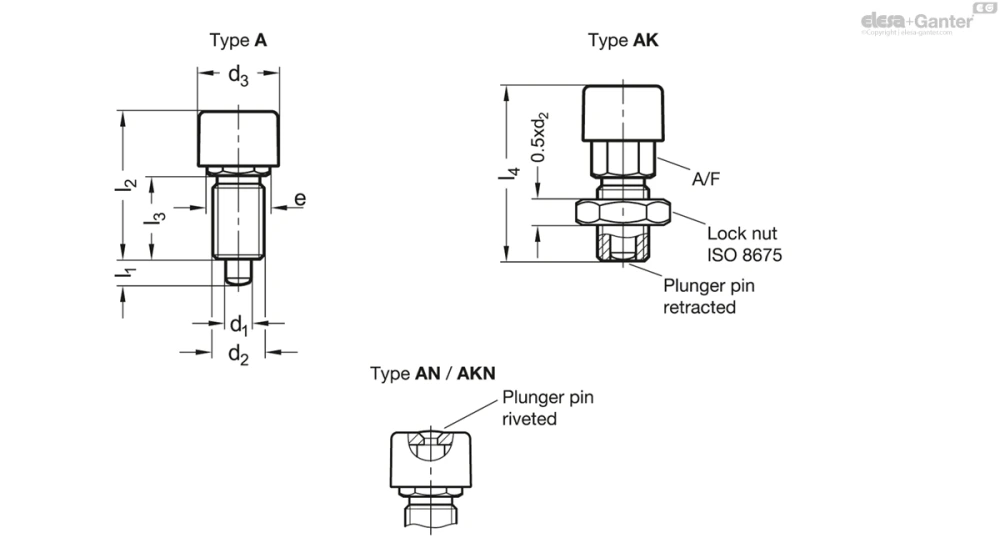

Схемы
GN 514
Таблица моделей — Пружинные стопоры
| Артикул |
|
|
|
|
|
|
|
|
|
|
w1 |
|
|
|
|
В корзину |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| GN 514-6-A | 6 | M 12 x 1.5 | 19 | 15 | 6 | 38 | 19.5 | 44.5 | 9 | 13 | 3 | 9 | 8.5 | 25 | 28 | |
| GN 514-6-AK | 6 | M 12 x 1.5 | 19 | 15 | 6 | 38 | 19.5 | 44.5 | 9 | 13 | 3 | 9 | 8.5 | 25 | 30 | |
| GN 514-8-A | 8 | M 16 x 1.5 | 25 | 19 | 8 | 46 | 25.5 | 54.5 | 11 | 17 | 3 | 11 | 18 | 44 | 61 | |
| GN 514-8-AK | 8 | M 16 x 1.5 | 25 | 19 | 8 | 46 | 25.5 | 54.5 | 11 | 17 | 3 | 11 | 18 | 44 | 79 |
Характеристики
Типы
Тип A: с пластиковой ручкой, без контргайки
Тип AK: с пластиковой ручкой, с контргайкой
Тип AN: ручкой из нержавеющей стали, без контргайки
Тип AKN: ручкой из нержавеющей стали, с контргайкой
Сталь
Чернёная
- Штифт плунжера
Азотированная сталь
- Пружина сжатия
Нержавеющая сталь AISI 301
Нержавеющая сталь AISI 316 A4
- Штифт плунжера
Нержавеющая сталь AISI 316
корпус закалённый
- Пружина сжатия
Нержавеющая сталь 316Ti
Поворотная ручка (Тип A / AK)
Пластик (полиамид PA)
- Черный цвет, матовая отделка
- не съёмная
Поворотная ручка (Тип AN / AKN)
Нержавеющая сталь AISI 316
не съёмная
Информация
Пружинные стопоры GN 514 имеют кардиоидный изогнутый механизм, основанный на принципе авторучки. Они обеспечивают крайне эргономичную работу, требующую всего лишь повторного нажатия кнопки. Благодаря своему принципу работы они идеально подходят для использования в условиях плотного прилегания и при необходимости гарантируют защиту от неправильного применения.
Сначала штифт фиксатора переводится нажатием кнопки в вытянутое положение. В данном положении кардиоидный изогнутый механизм автоматически задействуется для фиксации детали. Повторное нажатие кнопки осуществляет разблокировку механизма, поскольку штифт фиксатора оттягивается автоматически под действием пружины после отпускания кнопки. Штифт фиксатора не должен подвергаться никаким осевым силам и должен легко перемещаться.
Благодаря использованию нержавеющей стали марки A4 такие изделия подходят для применения в особо агрессивных средах.
Техническая информация
Описание функции
1. В вытянутом положении штифт фиксатора выступает на расстояние l1 и блокируется.
2. Поворотная ручка нажимается при расстоянии w1, тем самым происходит разблокировка штифта фиксатора.
3. Затем штифт фиксатора втягивается под действие пружины сжатия и удерживается во втянутом положении.
4. Поворотная ручка нажимается при расстоянии w2, тем самым происходит повторная блокировка в вытянутом положении после отпускания.
Пример применения
