Серия GN 511.1
GN 511.1
Зажимные втулки
для поворотных установочных зажимов
Зажимные втулки
Изображения

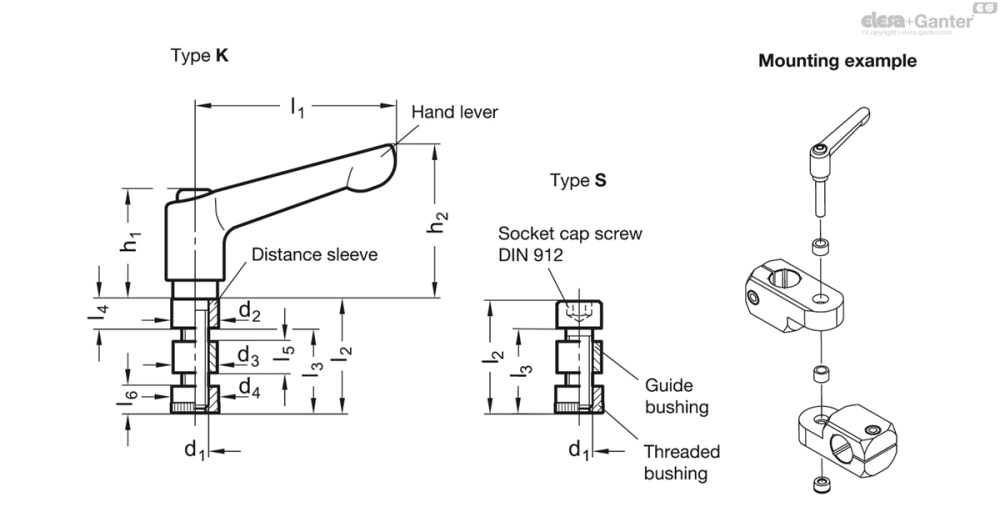

Схемы
GN 511.1
Таблица моделей — Зажимные втулки
| Артикул |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
В корзину |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| GN 511.1-M4-16-K | M 4 | 16 | 7.5 | 6.9 | 7.5 | 22 | 11.5 | 4.5 | 4 | 4 | 18.5 | 23 | 16 | 33 | |
| GN 511.1-M4-16-S | M 4 | 16 | 7.5 | 6.9 | 7.5 | 22 | 11.5 | 4.5 | 4 | 4 | 18.5 | 23 | 16 | 11 | |
| GN 511.1-M5-20-K | M 5 | 20 | 9 | 8.4 | 9 | 30 | 14 | 6 | 5 | 5 | 24.5 | 30.5 | 20 | 41 | |
| GN 511.1-M5-20-S | M 5 | 20 | 9 | 8.4 | 9 | 30 | 14 | 6 | 5 | 5 | 24.5 | 30.5 | 20 | 14 | |
| GN 511.1-M6-25-K | M 6 | 25 | 10.5 | 9.9 | 10.5 | 45 | 18.5 | 6.5 | 7 | 6 | 24.5 | 35 | 25 | 54 | |
| GN 511.1-M6-25-S | M 6 | 25 | 10.5 | 9.9 | 10.5 | 45 | 18.5 | 6.5 | 7 | 6 | 24.5 | 35 | 25 | 19 | |
| GN 511.1-M6-30-K | M 6 | 30 | 10.5 | 9.9 | 10.5 | 45 | 23.5 | 6.5 | 7 | 6 | 24.5 | 35 | 30 | 56 | |
| GN 511.1-M6-30-S | M 6 | 30 | 10.5 | 9.9 | 10.5 | 45 | 23.5 | 6.5 | 7 | 6 | 24.5 | 35 | 30 | 20 |
Характеристики
Типы
- Тип S: с винтом с цилиндрической головкой DIN 912
- Тип K: с регулируемыми рычагами управления
Рукоятка
Цинк, литьё под давлением
с пластиковым покрытием
серебряный цвет, RAL 9006, текстурированная отделка
Резьбовая вставка, распорная втулка,
центрирующая втулка, резьбовая втулка
Нержавеющая сталь AISI 303
Винт с цилиндрической головкой DIN 912
Нержавеющая сталь AISI 304
Информация
С зажимными втулками GN 511.1 поворотными установочными зажимами GN 482 может соединяться с Т-образными поворотными установочными зажимами GN 483 и соединительными установочными зажимами GN 484 размеров показателя k в месте соединения поворотных зажимов.
Центрирующая втулка позиционирует поворотные установочные зажимы относительно друг друга. Во время сборки резьбовая втулка с насечкой вставляется самим зажимным винтом и вталкивается в один из двух шарниров
Подходящие зажимные комплекты приведены в таблицах размеров соответствующих поворотных установочных зажимов.
Техническая информация
Вопрос о продукции
Спросите о серии GN 511.1 — ответим на указанную почту. Вопрос попадёт менеджеру вместе с артикулом, повторять его не нужно.
