Серия GN 511
GN 511
Зажимные наборы с ручкой рычажного типа
регулируемые, для установочных зажимов
Зажимные наборы с ручкой рычажного типа
Изображения

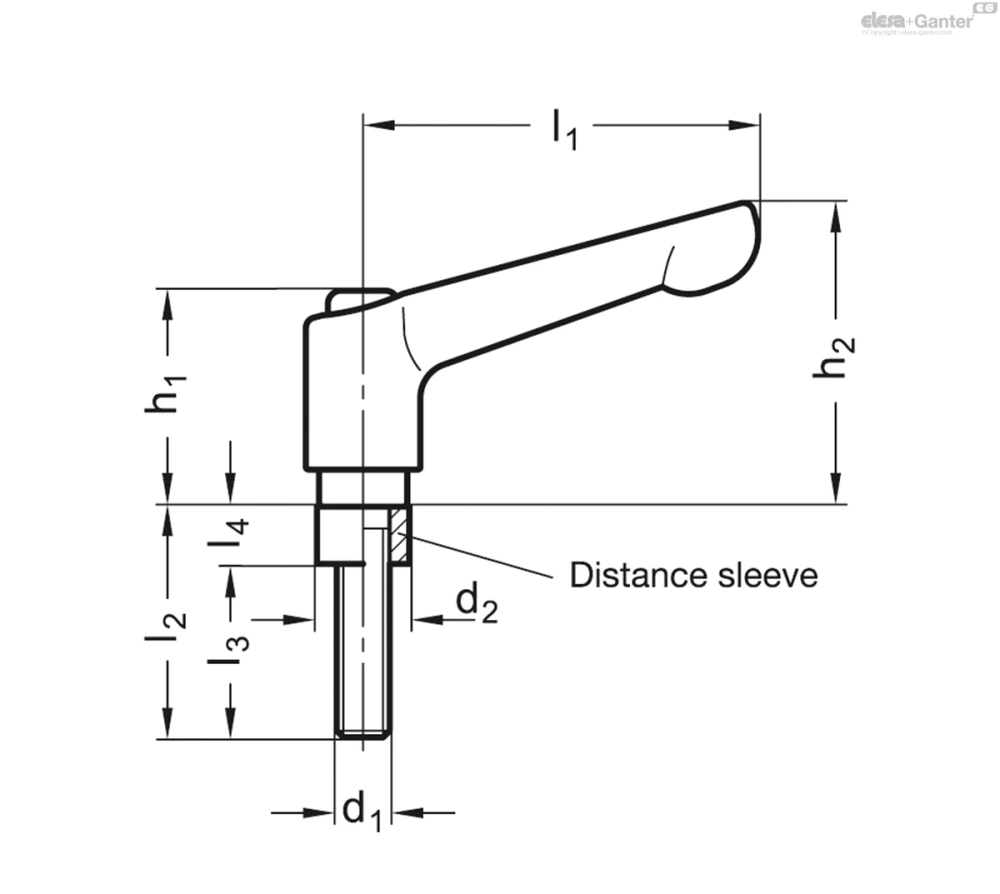

Схемы
GN 511
Таблица моделей — Зажимные наборы с ручкой рычажного типа
| Артикул |
|
|
|
|
|
|
|
|
|
В корзину |
|---|---|---|---|---|---|---|---|---|---|---|
| GN 511-M4-14 | M 4 | 14 | 7.5 | 22 | 9.5 | 4.5 | 18.5 | 23 | 38 | |
| GN 511-M4-16 | M 4 | 16 | 7.5 | 22 | 11.5 | 4.5 | 18.5 | 23 | 38 | |
| GN 511-M4-20 | M 4 | 20 | 7.5 | 22 | 15.5 | 4.5 | 18.5 | 23 | 40 | |
| GN 511-M5-16 | M 5 | 16 | 9 | 30 | 10 | 6 | 24.5 | 30.5 | 41 | |
| GN 511-M5-20 | M 5 | 20 | 9 | 30 | 14 | 6 | 24.5 | 30.5 | 40 | |
| GN 511-M5-25 | M 5 | 25 | 9 | 30 | 19 | 6 | 24.5 | 30.5 | 40 | |
| GN 511-M6-20 | M 6 | 20 | 10.5 | 45 | 13.5 | 6.5 | 24.5 | 35 | 40 | |
| GN 511-M6-25 | M 6 | 25 | 10.5 | 45 | 18.5 | 6.5 | 24.5 | 35 | 50 | |
| GN 511-M6-30 | M 6 | 30 | 10.5 | 45 | 23.5 | 6.5 | 24.5 | 35 | 51 | |
| GN 511-M6-32 | M 6 | 32 | 10.5 | 45 | 25.5 | 6.5 | 24.5 | 35 | 51 |
Характеристики
Рукоятка
Цинк, литьё под давлением
с пластиковым покрытием
серебряный цвет, RAL 9006, текстурированная отделка
Вставка / распорная втулка
Нержавеющая сталь AISI 303
Информация
Для установочных зажимов, зажимные комплекты GN 511 заменяют винт с шестигранным отверстием в головке DIN 912. Он используется на всех зажимных точках, где требуются повторные зажимные действия, например, для регулировки механизма останова.
Подходящие зажимные комплекты для каждой зажимной резьбы приведены в таблицах размеров установочных зажимов.
