Серия GN 509.8
GN 509.8
Шариковые элементы передачи
Корпус, листовая сталь, с монтажным фланцем
Шариковые элементы передачи
Изображения

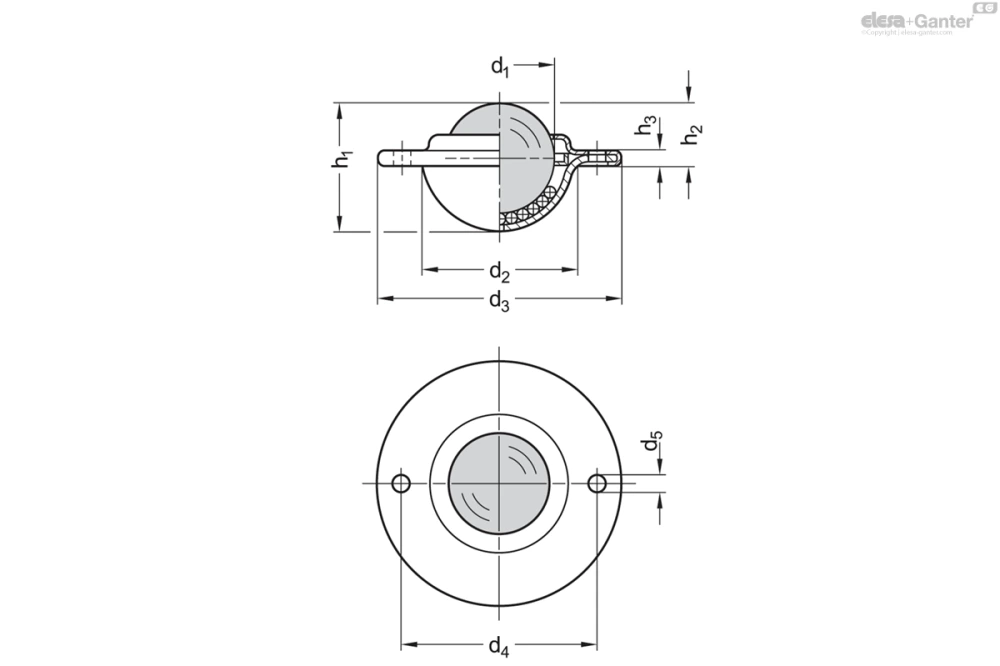

Схемы
GN 509.8
Таблица моделей — Шариковые элементы передачи
| Артикул |
|
|
|
|
|
|
|
|
h3 |
|
|
В корзину |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| GN 509.8-15-SBL | 15 | 15.8 | 24 | 41 | 30 | 3.5 | 19.6 | 10.8 | 3.4 | 150 | 45 | |
| GN 509.8-15-SNI | 15 | 15.8 | 24 | 41 | 30 | 3.5 | 19.6 | 10.8 | 3.4 | 150 | 45 | |
| GN 509.8-15-SKU | 15 | 15.8 | 24 | 41 | 30 | 3.5 | 19.6 | 10.8 | 3.4 | 100 | 34 | |
| GN 509.8-25-SBL | 25 | 25.4 | 38 | 56 | 45 | 4 | 30 | 14.6 | 3.4 | 600 | 130 | |
| GN 509.8-25-SNI | 25 | 25.4 | 38 | 56 | 45 | 4 | 30 | 14.6 | 3.4 | 600 | 130 | |
| GN 509.8-25-SKU | 25 | 25.4 | 38 | 56 | 45 | 4 | 30 | 14.6 | 3.4 | 200 | 75 |
Характеристики
Корпус
Сталь, листовой металл S
Оцинкованный, синий пассивированный
Несущий шарик
- Сталь, гладкая поверхность BL
- Нержавеющая сталь AISI 420C NI
- Пластик, полиацеталь (POM) KU
Шарики подшипника
- Сталь, гладкая поверхность для несущего шарика BL / KU
- Нержавеющая сталь AISI 420C для несущего шарика NI
Информация
Шаровые передаточные блоки GN 509.8 используются, например, в конвейерной технологии или на упаковочных столах для перемещения тяжёлых грузов в любом направлении без особых усилий. Роликовый подшипник шарика обеспечивает надёжное функционирование и длительных срок службы.
Шаровые передаточные блоки крепятся через монтажный фланец.
Техническая информация
Вопрос о продукции
Спросите о серии GN 509.8 — ответим на указанную почту. Вопрос попадёт менеджеру вместе с артикулом, повторять его не нужно.
