Серия GN 509.7
GN 509.7
Шариковые элементы передачи
Корпус из стали, с пружиной
Шариковые элементы передачи
Изображения

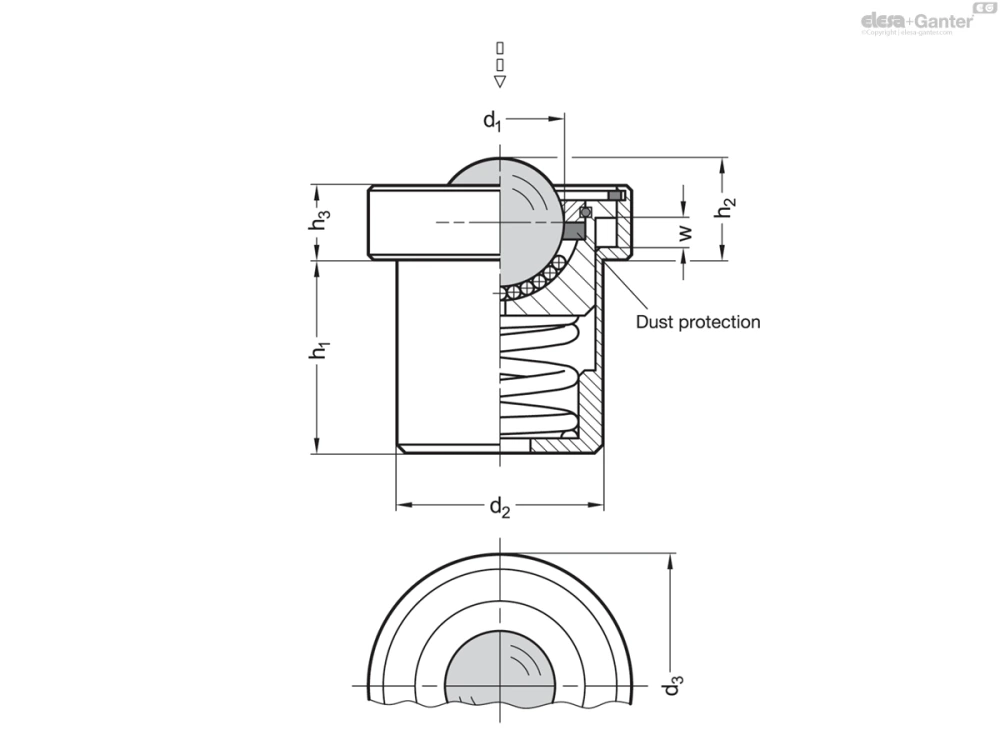

Схемы
GN 509.7
Таблица моделей — Шариковые элементы передачи
| Артикул |
|
|
|
|
|
|
|
|
|
|
|
В корзину |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| GN 509.7-22-SBL | 22 | 22.2 | 39 | 50 | 58 | 18.6 | 14 | 4.6 | 750 | 800 | 360 | |
| GN 509.7-22-SNI | 22 | 22.2 | 39 | 50 | 58 | 18.6 | 14 | 4.6 | 750 | 800 | 360 | |
| GN 509.7-30-SBL | 30 | 30.1 | 48.5 | 62 | 70 | 24.5 | 17.5 | 7 | 1350 | 2400 | 680 | |
| GN 509.7-30-SNI | 30 | 30.1 | 48.5 | 62 | 70 | 24.5 | 17.5 | 7 | 1350 | 2400 | 680 |
Характеристики
Корпус
Сталь, обточка S
- Чернение / оцинковка
- Не съёмная
Несущий шарик
- Сталь, гладкая поверхность BL
- Нержавеющая сталь AISI 420C NI
Пружина
Сталь
Закалённый, шлифованный
Шарики подшипника
- Сталь, гладкая поверхность для несущего шарика BL / KU
- Нержавеющая сталь AISI 420C для несущего шарика NI
Пылезащита
Войлок
Информация
Шаровые передаточные блоки GN 509.7 используются в машино- и приборостроении, например, для перемещения тяжёлых грузов в любом направлении без необходимости применения большой силы. Пружина обеспечивает равномерное распределение нагрузки на несколько шаровых передаточных блоков. Это необходимо, когда центры тяжести грузов расположены ассиметрично или когда опорные поверхности являются неровными. Роликовый подшипник шарика обеспечивает надёжное функционирование и длительных срок службы.
Шаровые передаточные блоки устанавливаются сверху в соответствующее монтажное отверстие и удерживаются силой тяжести. Нагрузка передаётся через кольцевой выступ корпуса.
Техническая информация
