Серия GN 485
GN 485
Основания для поворотного зажима
Алюминий
Основания для поворотного зажима
Изображения

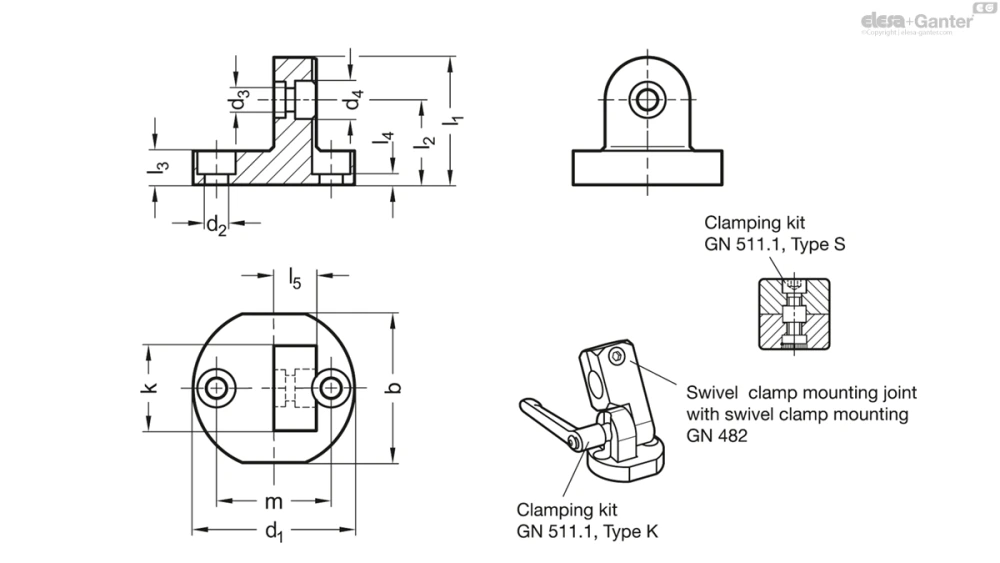

Схемы
GN 485
Таблица моделей — Основания для поворотного зажима
| Артикул |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
В корзину |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| GN 485-16-MT | 16 | 29 | 31.5 | M 4 | 4.5 | 7.5 | 25 | 17 | 7 | 3 | 8 | 22 | GN 511.1-M4-16-K | GN 511.1-M4-16-S | 20 | |
| GN 485-20-MT | 20 | 35 | 38 | M 5 | 5.5 | 9 | 30 | 20 | 8 | 2.5 | 10 | 27 | GN 511.1-M5-20-K | GN 511.1-M5-20-S | 33 | |
| GN 485-25-MT | 25 | 41 | 45 | M 6 | 6.5 | 10.5 | 37 | 24.5 | 10 | 4 | 12.5 | 32 | GN 511.1-M6-25-K | GN 511.1-M6-25-S | 57 | |
| GN 485-30-MT | 30 | 44 | 50 | M 6 | 6.5 | 10.5 | 44.5 | 29.5 | 12.5 | 6.5 | 15 | 36 | GN 511.1-M6-30-K | GN 511.1-M6-30-S | 93 | |
| GN 485-16-ELS | 16 | 29 | 31.5 | M 4 | 4.5 | 7.5 | 25 | 17 | 7 | 3 | 8 | 22 | GN 511.1-M4-16-K | GN 511.1-M4-16-S | 20 | |
| GN 485-20-ELS | 20 | 35 | 38 | M 5 | 5.5 | 9 | 30 | 20 | 8 | 2.5 | 10 | 27 | GN 511.1-M5-20-K | GN 511.1-M5-20-S | 33 | |
| GN 485-25-ELS | 25 | 41 | 45 | M 6 | 6.5 | 10.5 | 37 | 24.5 | 10 | 4 | 12.5 | 32 | GN 511.1-M6-25-K | GN 511.1-M6-25-S | 57 | |
| GN 485-30-ELS | 30 | 44 | 50 | M 6 | 6.5 | 10.5 | 44.5 | 29.5 | 12.5 | 6.5 | 15 | 36 | GN 511.1-M6-30-K | GN 511.1-M6-30-S | 93 |
Характеристики
Алюминий
- Матовая, гладкая отделка MT
- анодированный, чёрный цвет ELS
Информация
Поворотный зажим с плоским основанием GN 485 может сочетаться с поворотным зажимом GN 482, Т-образным поворотным зажимом GN 483 и GN 484 при условии одинаковых значений показателя k в месте соединения поворотных зажимов. Зажимной набор GN 511.1 с винтом (тип S) и регулируемой ручкой рычажного типа (тип К) также можно использовать в данных комбинациях (артикул для заказа указан в таблице размеров).
Указатель расстояния m на основании зажима GN 485 подходит для зажимов GN 477, болтов с фланцами GN 480, а также для фиксирующих магнитов GN 51.6.
Техническая информация
Аксессуары
- Зажимные втулки GN 511.1
Вопрос о продукции
Спросите о серии GN 485 — ответим на указанную почту. Вопрос попадёт менеджеру вместе с артикулом, повторять его не нужно.
