Серия GN 484
GN 484
Соединительные установочные зажимы
Алюминий
Соединительные установочные зажимы
Изображения
Схемы

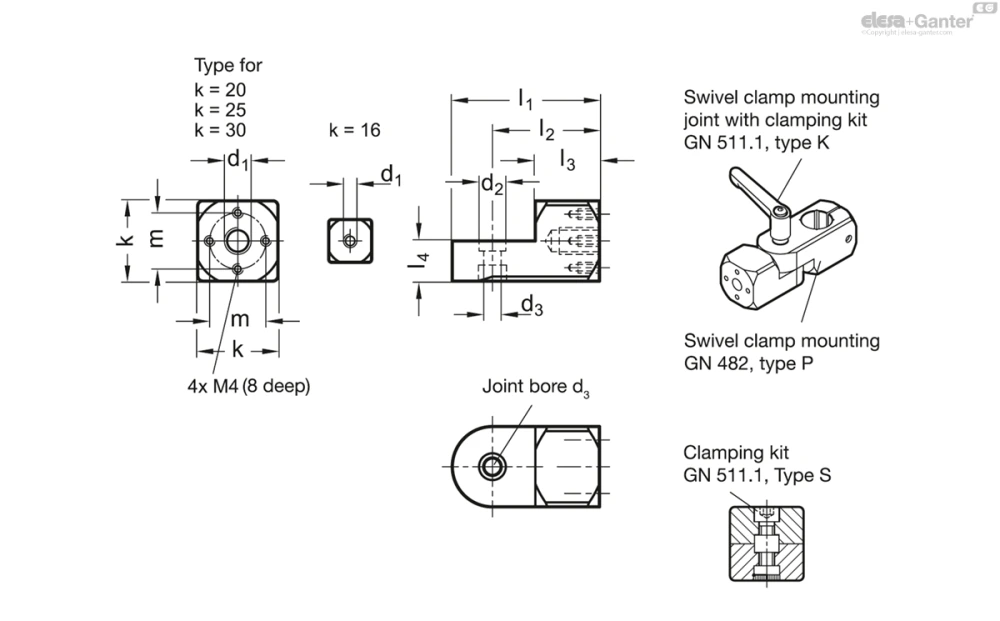

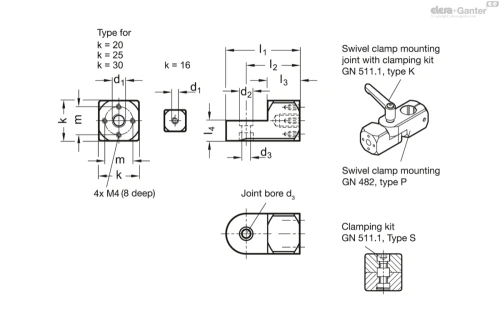

GN 484
Таблица моделей — Соединительные установочные зажимы
| Артикул |
|
|
|
|
|
|
|
|
|
|
|
|
В корзину |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| GN 484-M5-16-ELS | M 5 | 16 | 7 | 4.5 | 30 | 22 | 13 | 8 | - | GN 511.1-M4-16-S | GN 511.1-M4-16-K | 13 | |
| GN 484-M5-16-MT | M 5 | 16 | 7 | 4.5 | 30 | 22 | 13 | 8 | - | GN 511.1-M4-16-S | GN 511.1-M4-16-K | 13 | |
| GN 484-M6-16-ELS | M 6 | 16 | 7 | 4.5 | 30 | 22 | 13 | 8 | - | GN 511.1-M4-16-S | GN 511.1-M4-16-K | 12 | |
| GN 484-M6-16-MT | M 6 | 16 | 7 | 4.5 | 30 | 22 | 13 | 8 | - | GN 511.1-M4-16-S | GN 511.1-M4-16-K | 12 | |
| GN 484-M8-16-ELS | M 8 | 16 | 7 | 4.5 | 30 | 22 | 13 | 8 | - | GN 511.1-M4-16-S | GN 511.1-M4-16-K | 12 | |
| GN 484-M8-16-MT | M 8 | 16 | 7 | 4.5 | 30 | 22 | 13 | 8 | - | GN 511.1-M4-16-S | GN 511.1-M4-16-K | 12 | |
| GN 484-M6-20-ELS | M 6 | 20 | 8.5 | 5.5 | 38 | 28 | 17 | 10 | 14 | GN 511.1-M5-20-S | GN 511.1-M5-20-K | 24 | |
| GN 484-M6-20-MT | M 6 | 20 | 8.5 | 5.5 | 38 | 28 | 17 | 10 | 14 | GN 511.1-M5-20-S | GN 511.1-M5-20-K | 24 | |
| GN 484-M8-20-ELS | M 8 | 20 | 8.5 | 5.5 | 38 | 28 | 17 | 10 | 14 | GN 511.1-M5-20-S | GN 511.1-M5-20-K | 24 | |
| GN 484-M8-20-MT | M 8 | 20 | 8.5 | 5.5 | 38 | 28 | 17 | 10 | 14 | GN 511.1-M5-20-S | GN 511.1-M5-20-K | 24 | |
| GN 484-M8-25-ELS | M 8 | 25 | 10 | 6.5 | 46 | 33.5 | 20 | 12.5 | 17 | GN 511.1-M6-25-S | GN 511.1-M6-25-K | 46 | |
| GN 484-M8-25-MT | M 8 | 25 | 10 | 6.5 | 46 | 33.5 | 20 | 12.5 | 17 | GN 511.1-M6-25-S | GN 511.1-M6-25-K | 46 | |
| GN 484-M10-25-ELS | M 10 | 25 | 10 | 6.5 | 46 | 33.5 | 20 | 12.5 | 17 | GN 511.1-M6-25-S | GN 511.1-M6-25-K | 45 | |
| GN 484-M10-25-MT | M 10 | 25 | 10 | 6.5 | 46 | 33.5 | 20 | 12.5 | 17 | GN 511.1-M6-25-S | GN 511.1-M6-25-K | 45 | |
| GN 484-M8-30-ELS | M 8 | 30 | 10 | 6.5 | 55 | 40 | 24 | 15 | 20 | GN 511.1-M6-30-S | GN 511.1-M6-30-K | 84 | |
| GN 484-M8-30-MT | M 8 | 30 | 10 | 6.5 | 55 | 40 | 24 | 15 | 20 | GN 511.1-M6-30-S | GN 511.1-M6-30-K | 84 | |
| GN 484-M10-30-ELS | M 10 | 30 | 10 | 6.5 | 55 | 40 | 24 | 15 | 20 | GN 511.1-M6-30-S | GN 511.1-M6-30-K | 82 | |
| GN 484-M10-30-MT | M 10 | 30 | 10 | 6.5 | 55 | 40 | 24 | 15 | 20 | GN 511.1-M6-30-S | GN 511.1-M6-30-K | 82 | |
| GN 484-M12-30-ELS | M 12 | 30 | 10 | 6.5 | 55 | 40 | 24 | 15 | 20 | GN 511.1-M6-30-S | GN 511.1-M6-30-K | 80 | |
| GN 484-M12-30-MT | M 12 | 30 | 10 | 6.5 | 55 | 40 | 24 | 15 | 20 | GN 511.1-M6-30-S | GN 511.1-M6-30-K | 80 |
Характеристики
Алюминий
- матовый, скользящий, отшлифованный MT
- анодированный чёрный цветELS
Информация
Соединительные установочные зажимы GN 484 главным образом предназначены для монтажных держателей датчиков GN 479 и удерживающей пластины GN 479.1 . Они оснащены центральной резьбой и для размера с параметром k = 20 и более дополнительная схема отверстий 4 × M4.
Используя поворотные установочные зажимы GN 482 и Т-образные поворотные установочные зажимы GN 483 с одними размерами показателя k, соединительные установочные зажимы GN 484 легко компонуются в шарнирные соединения поворотных зажимов. Зажимные втулки GN 511.1 с винтом (тип S) и регулируемой ручкой рычажного типа (тип K) доступны для данной цели (см. описание в таблице размеров).
